IDIS DC-B1303 [10/22] Верхняя панель
![IDIS DC-B1303 [10/22] Верхняя панель](/views2/1265314/page10/bga.png)
Часть 1. Введение
10
• Монтажный кронштейн
Крепление может быть установлено на камеру
сверху или снизу. Для крепления используйте
винты 1/4–20 UNC (20 ниток), 2,5мм +/- 0,2мм
(стандарт ISO) или 0,197 (стандарт ASA).
• Слот карты памяти SD
Только DC-B1103 / DC-B1203 / DC-B1303
Потяните за крышку разъема и вставьте в слот
карту microSD. (Рекомендуется применять карты
SanDisk или Transcend с одноуровневой (SLC) или
многоуровневой (MLC) технологией ячеек).
• Не вынимайте SD-карту, когда система
находится в рабочем состоянии. Выемка
карты во время функционирования системы
может привести к неполадкам в работе и
повреждению данных на SD-карте.
• SD-карты относятся к расходным материалам
с ограниченным сроком службы. При
продолжительном использовании сектора
памяти карты могут быть повреждены,
что приведет к потере данных или
непригодности карты. Регулярно
проверяйте состояние SD-карты и в случае
необходимости используйте другую карту.

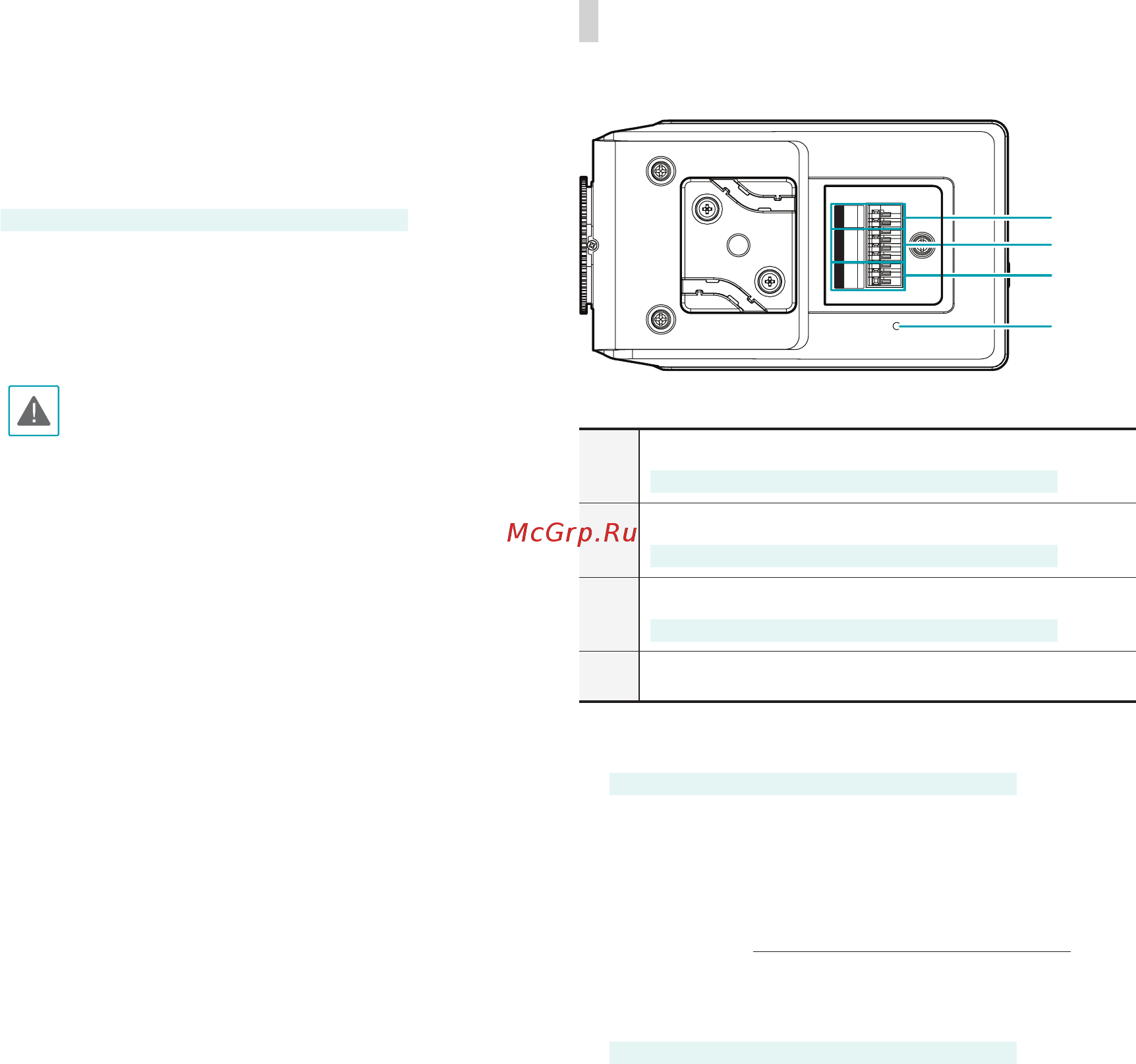

Верхняя панель
Alarm
GND 3
2
1
OUT
IN
RS485
-
8
9
+
Audio
GND
GND
3
2
2
1
OUT
IN
1
2
3
4
1
Порт RS485
Только DC-B1103 / DC-B1203 / DC-B1303
2
Аудио вход/выход
Только DC-B1103 / DC-B1203 / DC-B1303
3
Вход/выход сигнализации
Только DC-B1103 / DC-B1203 / DC-B1303
4
Переключатель заводских настроек
• Порт RS485
Только DC-B1103 / DC-B1203 / DC-B1303
К данному порту подключается привод поворота/
наклона. Подключите контакты TX+/RX+, TX-/RX-
двигателя к разъемам +/— камеры. Подробная
информация о подключении к порту RS485
содержится в инструкциях производителя
поворота/наклона.
• Аудио вход/выход
Только DC-B1103 / DC-B1203 / DC-B1303
- Выход: к данному порту (линейный выход)
подключается усилитель. В данном устройстве
не предусмотрен встроенный звукоусилитель.
Пользователь приобретает динамики со
встроенным усилителем отдельно.
- Вход: подключите источник аудиосигнала
(линейный вход). На передней панели
расположен встроенный микрофон.
