Часть 1. Введение
12

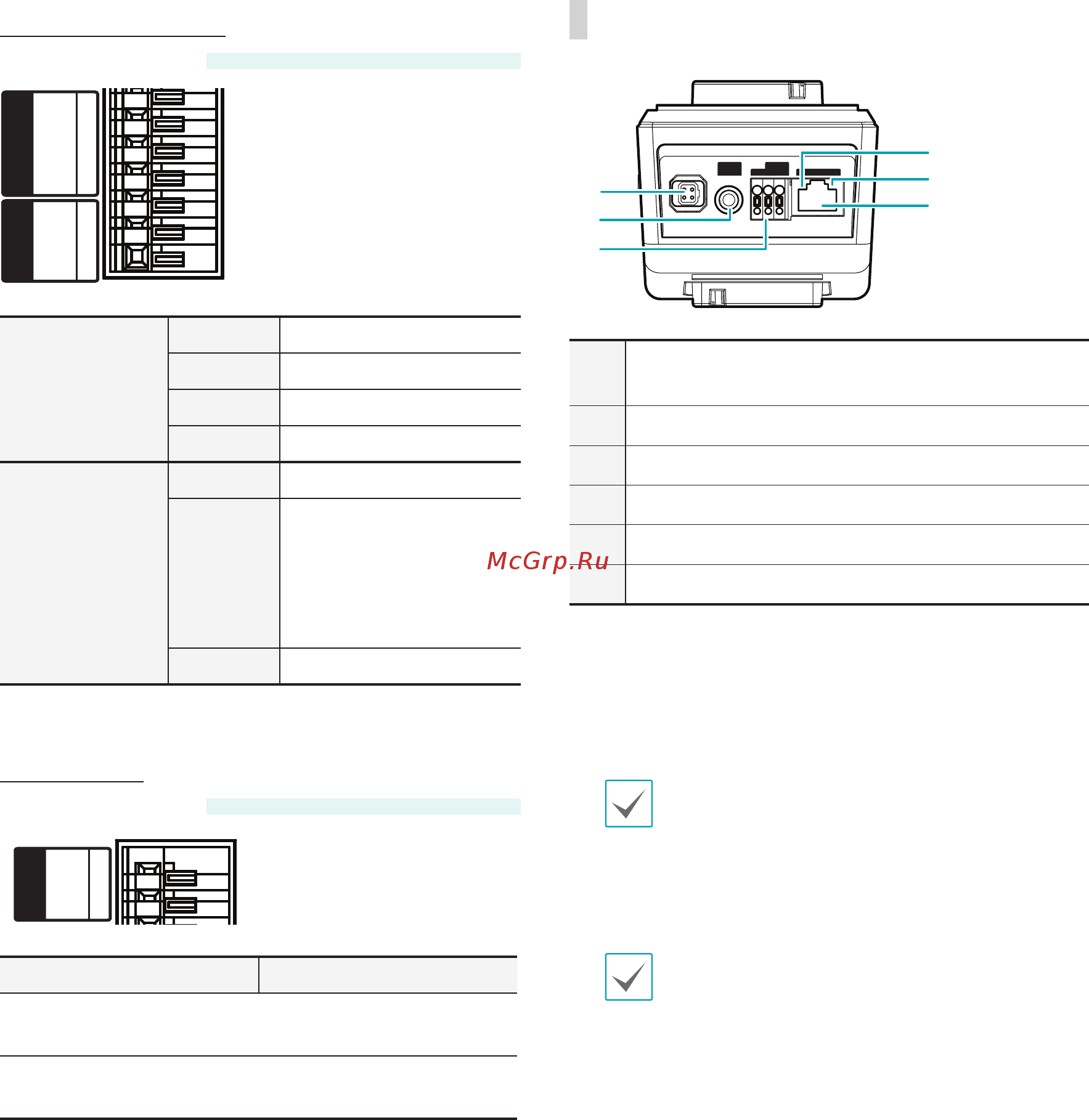

Разъем ввода-вывода
Только DC-B1103 / DC-B1203 / DC-B1303
Alarm
GND 3
2
1
OUT
IN
RS485
-
8
9
+
Audio
GND
GND
3
2
2
1
OUT
IN
звук
GND Заземление
Выход Аудио выход
GND Заземление
Вход Аудио вход
Сигнализация
GND Заземление
Выход
Тревожный выход
(с открытым
коллектором,
активный уровень —
низкий)
Вход Тревожный вход
Разъем RS485
Только DC-B1103 / DC-B1203 / DC-B1303
Alarm
GND 3
2
1
OUT
IN
RS485
-
8
9
+
Audio
GND
GND
3
2
2
1
OUT
IN
Ведущее устройство Ведомое устройство
+ →подключается к → TX+/ RX+
- → подключается к → TX-/RX-
Назад
1
2
3
4
5
6
VIDEO
OUT
DC 12V
FGND
NETWORK+
-
1
Разъем объектива с автоматическим
управлением ирисовой диафрагмой
2
Видео выход
3
Питание
4
Сетевой порт
5
Светодиодный индикатор сети
6
Светодиодный индикатор питания
• Разъем объектива с автоматическим
управлением ирисовой диафрагмой
При использовании объектива с автодиафрагмой
типа DC подсоедините разъем автодиафрагмы.
Объектив должен иметь длинный кабель
автодиафрагмы.
• Видео выход
Подключение монитора.
Данные порты не используются
для мониторинга, а обеспечивают
предварительный просмотр видео.
• Питание
- DC12V -/+: к этим разъемам подключаются
два проводника источника питания. Будьте
осторожны, чтобы не закоротить плюсовой и
минусовой проводники. После подключения к
источнику питания начнется процесс загрузки.
- FGND (заземление корпуса):: служит для
заземления устройства.
