Часть 1. Введение
11
•
Сетевой порт
Подсоедините сетевой кабель с разъемом RJ-45 к
данному порту. Во время использования переключателя
PoE можно запитать камеру от Ethernet-кабеля.
Подробнее о переключателе PoE см. в руководстве по
эксплуатации производителя переключателя. Можно
настраивать, контролировать и обновлять данную
камеру, а также просматривать изображения с нее
на удаленном компьютере через сеть. Подробнее
о параметрах настройки сетевого соединения см. в
руководстве по эксплуатации к IDIS Discovery
.
•
Видеовыход (BNC)
Подключите монитор. Используйте эти порты для
предварительного просмотра, а не для мониторинга
видеоизображений.
•
Подача питания
Подключение к блоку питания (12 В постоянного тока)
•
FGND (защитное заземление)
Используется для заземления устройства
•
Аудиовход
к данному порту подключается источник аудиосигнала
(линейный вход).
•
Аудиовыход
к данному порту (линейный выход) подключается
усилитель. В данном устройстве не предусмотрен
встроенный звукоусилитель. Пользователь приобретает
динамики со встроенным усилителем отдельно.
•
Тревожный вход
к данному порту подключается устройство, посылающее
сигнал на тревожный вход. Подключите механический
или электрический переключатель к разъемам IN и GND
(заземление). Напряжение входного тревожного сигнала
составляет от 0 до 5 В. Чтобы обнаружить сигнал тревоги,
поступающий от электрического переключателя, сигнал
от нормально замкнутого переключателя должен быть
более 4,3 В, а от нормально разомкнутого — менее 0,3 В,
при продолжительности сигнала более 0,5 секунд.
•
Тревожный выход
Выход выполнен на биполярном транзисторе с
открытым стоком. При превышении нормированных
предельных значений напряжения и силы тока (макс.
нагрузка: 30 мА, макс. напряжение: 5 В пост. тока)
изделие может выйти из строя. При подключении
устройств, превышающих нормированные пределы, см.

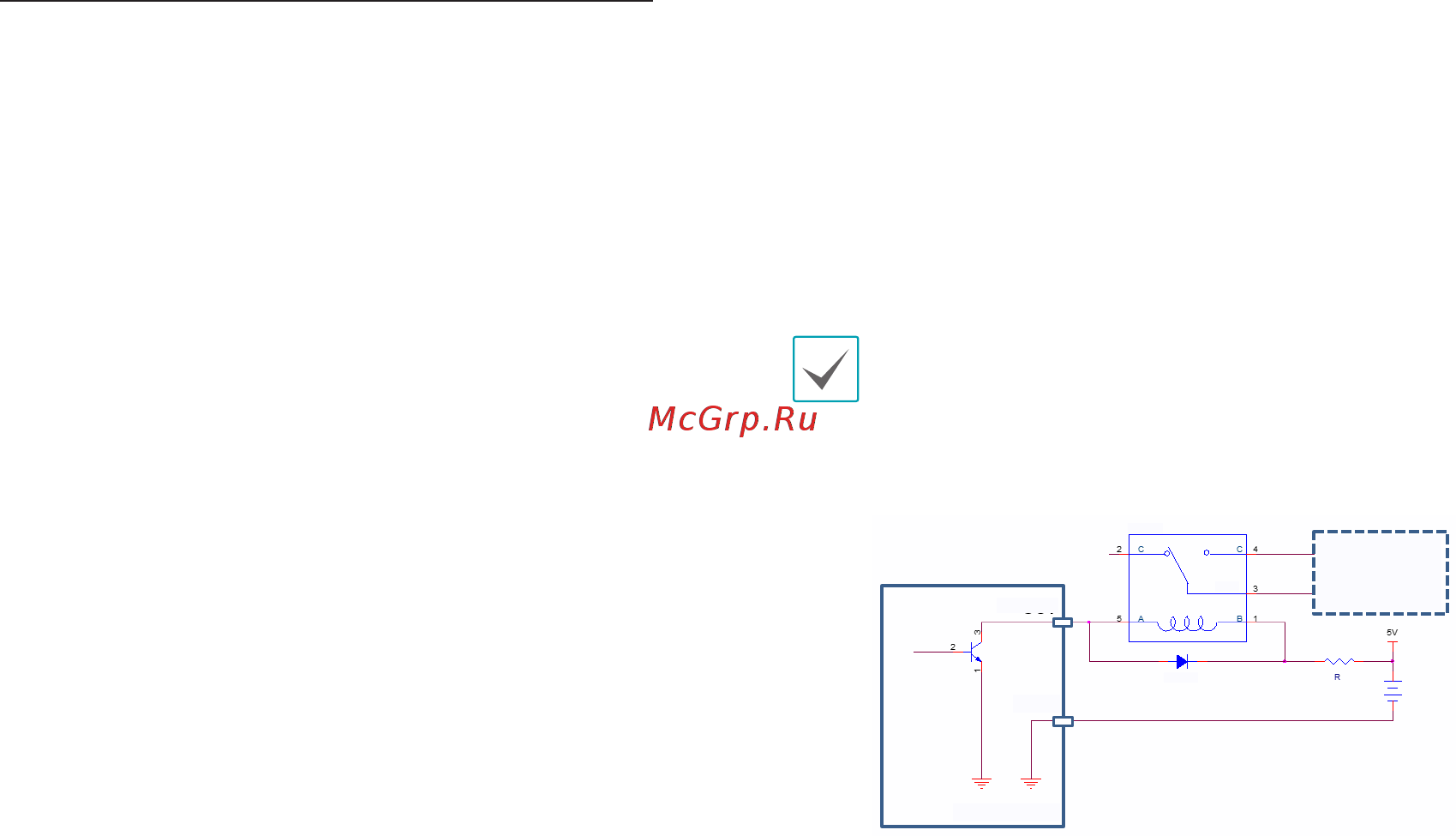

приведенное ниже изображение (схему).
Если камера используется с внешней индуктивной
нагрузкой (например, реле), необходимо
параллельно нагрузке включить диод для защиты. В
противном случае изделие может выйти из строя.
УСТРОЙСТВО
СИГНАЛИЗАЦИИ
IP-КАМЕРА
GND
ВЫХОД
РЕЛЕ
ДИОД
COM
