ПІДКЛЮЧЕННЯ ГУЧНОМОВЦІВ
Для з’єднання з кожною клемою SPEAKER OUTPUT треба
використовувати належний дріт від AWG 18 до AWG 12.
(Поперечний переріз приблизно від 0,8 мм
2
до 3,3мм
2
.)
C Акустична система з 4 гучномовцями—
Нормальний режим
• Використовуйте гучномовці з опором від 2 Ω до 8 Ω.
① Правий передній ② Лівий передній
③ Правий задній ④ Лівий задній
D Акустична система з 2 гучномовцями і
низькочастотним динаміком—Мостовий режим
• Використовуйте гучномовці з опором від 2 Ω до 8 Ω.
•
Використовуйте низькочастотний динамік з опором від 4 Ω до 8 Ω.
⑤ Правий передній ⑥ Лівий передній
⑦ Низькочастотний динамік
E Акустична система з 2 гучномовцями—
Мостовий режим
• Використовуйте гучномовці з опором від 4 Ω до 8 Ω.
• Забезпечте з’єднання лінійного виходу приймача з лівим
гніздом (L) пристрою.
⑧ Правий передній ⑨ Лівий передній


SPEAKER OUTPUT

AWG 12AWG 18




 •


 

 •
 •
 


 •

L •

 



.
AWG 12AWG 18SPEAKER OUTPUT
(.

)
—
 •


 

—
 •
 •



—

 •
 •
)L(


SPEAKER CONNECTIONS
B Якщо приймач НЕ обладнано лінійним виходом.
a Сірий “FRONT RIGHT (+)”
b Сірий (смуга) “FRONT RIGHT (–)”
c Білий (смуга) “FRONT LEFT (–)”
d Білий “FRONT LEFT (+)”
e Пурпурний “REAR RIGHT (+)”
f Пурпурний (смуга) “REAR RIGHT (–)”
g Зелений (смуга ) “REAR LEFT (–)”
h Зелений “REAR LEFT (+)”
• Живлення вмикається та вимикається, оскільки пристрій
виявляє вхідний сигнал (“Auto Turn-On” (Автовмикання)).
Тому немає потреби підключати кабель REM (дистанційний).
(❷-a, ❷-b)


POWER

AWG 4AWG 8 :GND+ B



AWG 8AWG 18 :REM 




REMOTE
JVC a-
REMOTE OUTPUT
OUTPUT

REMOTE OUTPUT b-








 –


JVC
 *

Line Output

JVC


 *
Line Output

”FRONT RIGHT (+)“ 
”FRONT RIGHT (–)“  
”FRONT LEFT (–)“  
”FRONT LEFT (+)“ 
”REAR RIGHT (+)“ 
”REAR RIGHT (–)“ 
”REAR LEFT (–)“ 
”REAR LEFT (+)“ 
 
”“
)b-
,a- (



:
POWER
 :GND+ B •
(.

)
 :
REM •"
(.

)

 a-
REMOTE OUTPUT
.REMOTE OUTPUT
 b-
REMOTE OUTPUT





 /

 –


JVC
 *




JVC
()
 / ()
 *


”FRONT RIGHT (+)“ 
”FRONT RIGHT (–)“ )( 
”FRONT LEFT (–)“ )( 
”FRONT LEFT (+)“
”REAR RIGHT (+)“
”REAR RIGHT (–)“ )( 
”REAR LEFT (–)“ )( 
”REAR LEFT (+)“
 •
)”“(

)b-
,a- (.)REM(
Nederlands
AANSLUITEN VAN LUIDSPREKERS
AWG 18 tot AWG 12 is het juiste draad dat met iedere SPEAKER
OUTPUT aansluiting wordt verbonden. (
De doorsnee is ongeveer
0,8mm
2
t/m 3,3 mm
2
.)
C Systeem met 4 luidsprekers—Normale functie
• Gebruik de luidsprekers met een impedantie van 2 Ω t/m 8 Ω.
① Rechtsvoor ② Linksvoor
③ Rechtsachter ④ Linksachter
D Systeem met 2 luidsprekers plus subwoofer—
Geschakelde “brug” functie
• Gebruik de luidsprekers met een impedantie van 2 Ω t/m 8 Ω.
• Gebruik de subwoofer met een impedantie van 4 Ω t/m 8 Ω.
⑤ Rechtsvoor ⑥ Linksvoor
⑦ Subwoofer
E Systeem met 2 luidsprekers—Geschakelde “brug”
functie
• Gebruik de luidsprekers met een impedantie van 4 Ω t/m 8 Ω.
• Let erop dat de uitgang van de ontvanger wordt aangesloten op
de linker (L) aansluiting op dit apparaat.
⑧ Rechtsvoor ⑨ Linksvoor
Italiano
COLLEGAMENTO DEI DIFFUSORI
Il cavetto da collegare alle prese SPEAKER OUTPUT deve essere da
AWG 18 a AWG 12. (Sezione da circa 0,8 mm
2
a 3,3 mm
2
.)
C Sistema a 4 diffusori—Modalità normale
• Usare diffusori di impedenza compresa fra 2 Ω a 8 Ω.
① Anteriore destro ② Anteriore sinistro
③ Posteriore destro ④ Posteriore sinistro
D Sistema a 2 diffusori più subwoofer—Modalità Bridge
• Usare diffusori di impedenza compresa fra 2 Ω a 8 Ω.
• Usare il subwoofer di impedenza compresa fra 4 Ω a 8 Ω.
⑤ Anteriore destro ⑥ Anteriore sinistro
⑦ Subwoofer
E Sistema a 2 diffusori—Modalità Bridge
• Usare diffusori di impedenza compresa fra 4 Ω a 8 Ω.
• Assicurarsi di collegare l’uscita di linea dal ricevitore al jack sinistro
(L) dell’unità.
⑧ Anteriore destro ⑨ Anteriore sinistro
Svenska
HÖGTALARANSLUTNINGAR
Lämplig kabel för anslutning till utgången SPEAKER OUTPUT är
AWG18 till AWG 12. (
Med en tvärsnittsarea på ca. 0,8 mm
2
till
3,3mm
2
.)
C System med 4 högtalare—Normal koppling
• Använd högtalarna med en impedans på 2 Ω till 8 Ω.
① Höger fram ② Vänster fram
③ Höger bak ④ Vänster bak
D System med 2 högtalare och subwoofer—
Överkopplingsläge
• Använd högtalarna med en impedans på 2 Ω till 8 Ω.
• Använd subwoofern med en impedans på 4 Ω till 8 Ω.
⑤ Höger fram ⑥ Vänster fram
⑦ Subwoofer
E System med 2 högtalare—Överkopplingsläge
• Använd högtalarna med en impedans på 4 Ω till 8 Ω.
• Se till att ansluta linjeutgången från mottagaren till vänster (L)
uttag på enheten.
⑧ Höger fram ⑨ Vänster fram
Русский
ПОДКЛЮЧЕНИЕ ДИНАМИКОВ
Для подсоединения к каждому разъему SPEAKER OUTPUT
используйте надлежащий провод от AWG 18 до AWG 12.
(
Поперечное сечение составляет от около 0,8 мм
2
до 3,3 мм
2
.)
C Система с четырьмя динамиками—Нормальный
режим
• Используйте динамики с полным сопротивлением от 2 Ω до 8Ω.
① Правый передний ② Левый передний
③ Правый задний ④ Левый задний
D Система с двумя динамиками и низкочастотным
динамиком—Режим моста
• Используйте динамики с полным сопротивлением от 2 Ω до 8 Ω.
• Используйте низкочастотный динамик с полным
сопротивлением от 4 Ω до 8 Ω.
⑤ Правый передний ⑥ Левый передний
⑦ Сабвуфер
E Система с двумя динамиками—Режим моста
•
Используйте динамики с полным сопротивлением от 4 Ω до 8 Ω.
• Убедитесь в том, что линейный вывод приемника подключен
к левому (L) гнезду данного устройства.
⑧ Правый передний ⑨ Левый передний
English

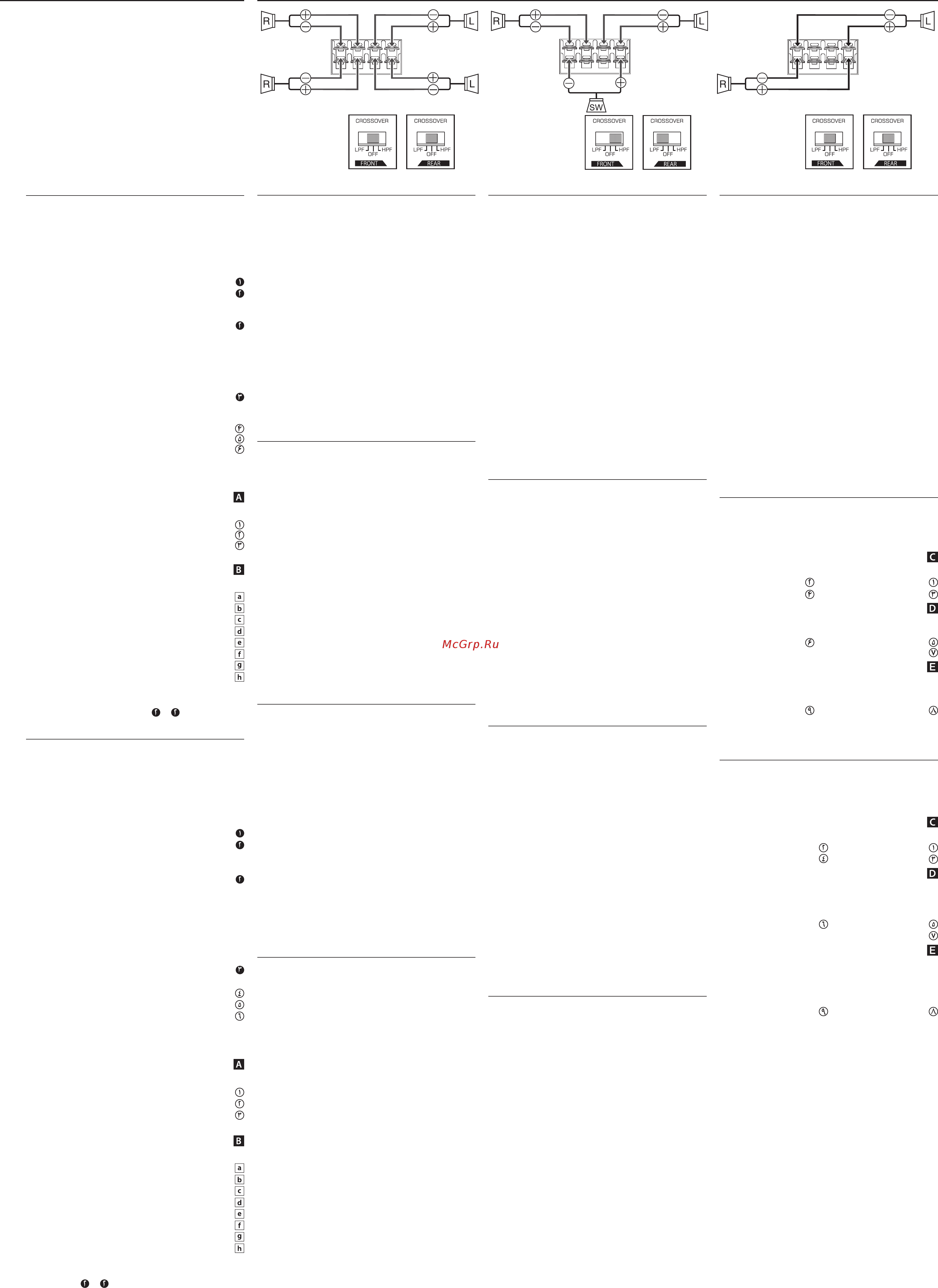

SPEAKER CONNECTIONS
The proper lead connected to each SPEAKER OUTPUT terminal is AWG
18 to AWG 12. (The cross section is about 0.8 mm
2
to 3.3 mm
2
.)
C 4-speaker system—Normal Mode
• Use the speakers with an impedance of 2 Ω to 8 Ω.
① Right Front ② Left Front
③ Right Rear ④ Left Rear
D 2-speaker system plus subwoofer—Bridge Mode
• Use the speakers with an impedance of 2 Ω to 8 Ω.
• Use the subwoofer with an impedance of 4 Ω to 8 Ω.
⑤ Right Front ⑥ Left Front
⑦ Subwoofer
E 2-speaker system—Bridge Mode
• Use the speakers with an impedance of 4 Ω to 8 Ω.
• Be sure to connect the line output from the receiver to the left (L)
jack on this unit.
⑧ Right Front ⑨ Left Front
Français
CONNEXION DES ENCEINTES
Le fil correct connecté à chaque prise SPEAKER OUTPUT est AWG 18 à
AWG 12. (La section est d’environ 0,8 mm
2
à 3,3mm
2
.)
C Système à 4 enceintes—Mode normal
•
Utilisez des enceintes avec une impédance comprise entre 2Ω à 8Ω.
① Avant droit ② Avant gauche
③ Arrière droit ④ Arrière gauche
D Système à 2 enceintes plus un caisson de grave—
Mode en pont
•
Utilisez des enceintes avec une impédance comprise entre 2Ω à 8Ω.
• Utilisez du caisson de grave avec une impédance comprise entre
4Ω à 8 Ω.
⑤ Avant droit ⑥ Avant gauche
⑦ Caisson de grave
E Système à 2 enceintes—Mode en pont
•
Utilisez des enceintes avec une impédance comprise entre 4Ω à 8Ω.
• S’assurer de connecter la sortie haut niveau du récepteur à la prise
jack gauche (L) de cette unité.
⑧ Avant droit ⑨ Avant gauche
Español
CONEXIONES DE LOS ALTAVOCES
El tamaño de conductor recomendado para la conexión con cada
terminal SPEAKER OUTPUT es de AWG 18 a AWG 12. (La sección
transversal es de unos 0,8mm
2
a 3,3 mm
2
.)
C Sistema de 4 altavoces—Modo normal
• Utilice altavoces con una impedancia de 2 Ω a 8 Ω.
① Frontal derecho ② Frontal izquierdo
③ Posterior derecho ④ Posterior izquierdo
D
Sistema de 2 altavoces más subwoofer—Modo en puente
• Utilice altavoces con una impedancia de 2 Ω a 8 Ω.
• Utilice el subwoofer con una impedancia de 4 Ω a 8 Ω.
⑤ Frontal derecho ⑥ Frontal izquierdo
⑦ Subwoofer
E
Sistema de 2 altavoces—Modo en puente
• Utilice altavoces con una impedancia de 4 Ω a 8 Ω.
• Asegúrese de conectar la salida de línea del receptor a la toma
izquierda (L) de la unidad.
⑧ Frontal derecho ⑨ Frontal izquierdo
Deutsch
LAUTSPRECHERANSCHLÜSSE
Die richtige Leitung an jeder SPEAKER OUTPUT-Klemme ist AWG 18
bis AWG 12. (Der Querschnitt beträgt etwa 0,8 mm
2
bis 3,3 mm
2
.)
C 4-Lautsprecher-System—Normaler Modus
•
Verwenden Sie die Lautsprecher mit einer Impedanz von 2 Ω bis 8Ω.
① Rechts vorne ② Links vorne
③ Rechts hinten ④ Links hinten
D
2-Lautsprecher-System plus Subwoofer—
Bridge-Modus
•
Verwenden Sie die Lautsprecher mit einer Impedanz von 2 Ω bis 8Ω.
•
Verwenden Sie den Subwoofer mit einer Impedanz von 4 Ω bis 8Ω.
⑤ Rechts vorne ⑥ Links vorne
⑦ Subwoofer
E 2-Lautsprecher-System—
Bridge-Modus
•
Verwenden Sie die Lautsprecher mit einer Impedanz von 4 Ω bis 8Ω.
• Sicherstellen, dass der Line-Out-Ausgang vom Receiver an die
linke (L) Buchse dieses Geräts angeschlossen wird.
⑧ Rechts vorne ⑨ Links vorne
󱊩 󱊪 󱊫
①
③
② ⑤ ⑥ ⑨
⑧④ ⑦
