ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Вышедшие из строя электрические приборы подлежат вторичной переработке и не

должны быть выброшены как бытовые отходы! Просьба, активно поддержать нас в

сохранении ресурсов и охране окружающей среды, сдав данный аппарат в специальных

центрах сбора (если таковые имеются в вашем регионе).

ПЕРЕНАВЕШИВАНИЕ ДВЕРИ (ОПЦИЯ)

• Снимите нижнюю петлю, ослабив и удалив винты с помощью отвертки.

• Осторожно опустите дверь и снимите ее.

• Удалите два винта с левой верхней позиции шарнира, снимите металлическую часть.

• Удалите два винта с правого верхнего шарнира и снимите шарнир, вставьте

металлическую часть и закрутите после два винта.

• Снимите нижнюю петлю и закрепите ее на противоположную сторону.

• Возьмите дверь. Вставьте ось нижнего шарнира в правое нижнее отверстие двери.

• Закрепите запасные петли на левой верхней части корпуса. Отрегулируйте дверь так, что

бы она была выровнена по отношению к корпусу.

Примечание: При смене открывания двери, возможно, что дверная прокладка будет не совсем

герметична. Обычно это проходит по истечении нескольких дней. Рекомендуется нагреть дверную

прокладку в месте неплотного прилегания обычным феном для волос. Если это не помогает, то нужно

заменить дверную прокладку.

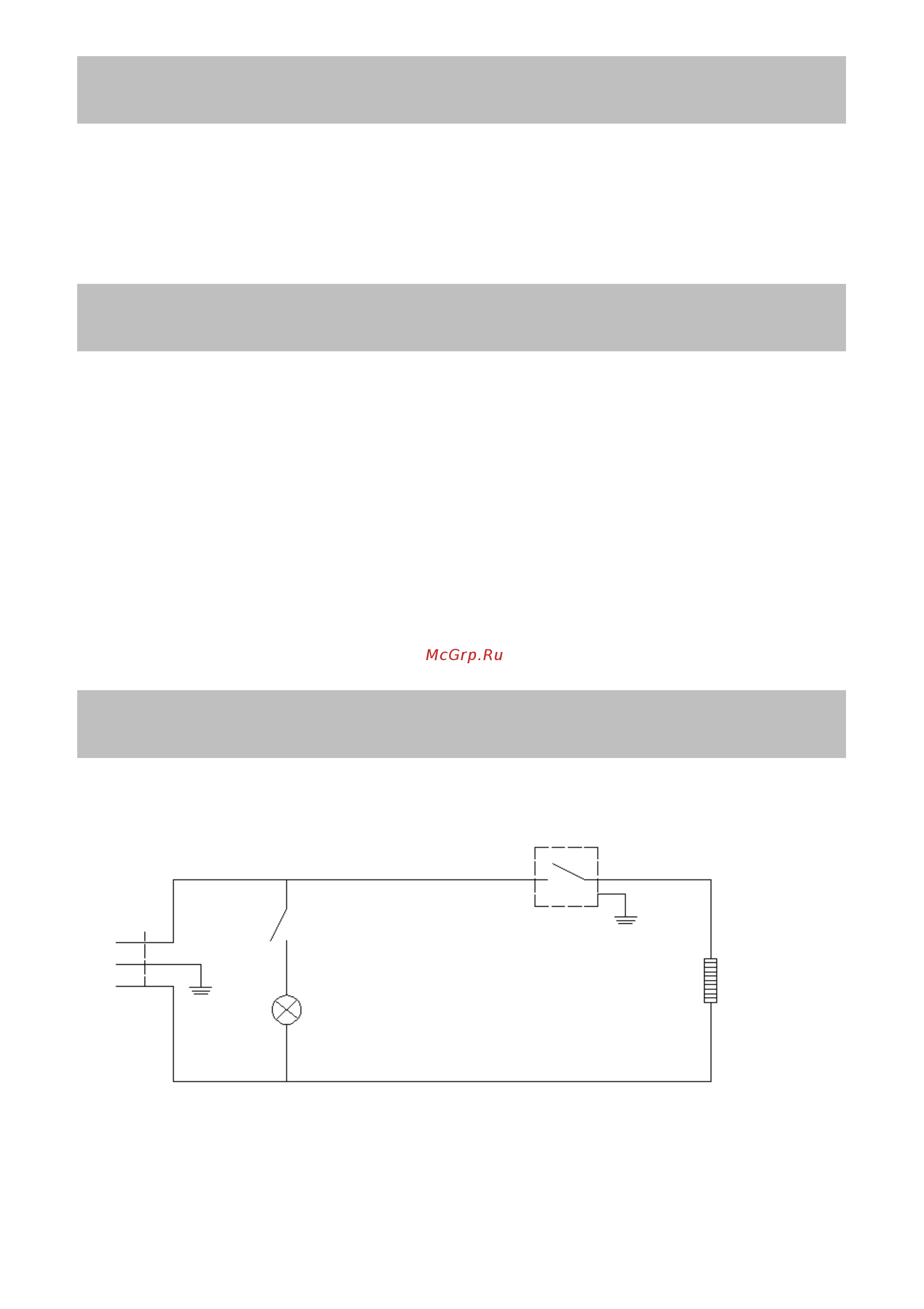

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Для версии с ручной разморозкой

①

②

S AT

③

①

Источник питания

② S AT Термостат

③ HT Нагревательный элемент

④ LAMP Лампа

⑤ LAMP SWITCH Выключатель лампы

④

LAMP

⑤

LAMP

SWITCH
