ОПИСАНИЕ
АВТОМОБИЛЯ
I. КУЗОВ И САЛОН
КЛЮЧИ
К автомобилю прилагаются два
ключа зажигания: один – с пультом
дистанционного управления 1
(рис. 1), другой – с красной встав-
кой на торце 3. Ключ зажигания с
пультом дистанционного управле-
ния совмещает в себе функции:
– ключа замков дверей и крыш-
ки багажника (двери задка);
– ключа зажигания;
– пульта дистанционного управ-
ления;
– рабочего ключа иммобилиза-
тора АПС-6*.
Ключ с красной вставкой сов-
мещает в себе функции:
– ключа замков дверей и крыш-
ки багажника (двери задка);
– ключа зажигания;
– обучающего ключа иммоби-
лизатора АПС-6.
Номер ключей нанесен на бир-
ке 2. Снимите и сохраните бирку.
По этому номеру можно изгото-
вить новый ключ – необходимо об-
ратиться на аттестованное ПССС.
Изготовление новых ключей
выключателя зажигания взамен
утерянных производится за
счет потребителя.
В
НИМАНИЕ!
Ключ зажигания с красной
вставкой необходимо хранить
отдельно и не носить на одной
связке с ключом зажигания с
пультом дистанционного управ-
ления и использовать его толь-
ко при утере ключа зажигания с
пультом дистанционного управ-
ления.
СИСТЕМА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Система дистанционного уп-
равления электропакетом пред-
назначена для:
– дистанционной блокировки
(разблокировки) замков дверей
(включая дверь задка – в вариант-
ном исполнении) с одновремен-
ным включением (выключением)
режима охраны автомобиля;
– блокировки замков всех две-
рей поворотом ключа в замке две-
ри водителя;
– блокировки (разблокировки)
замков всех дверей клавишей из
салона автомобиля;
– включения тревожной сигна-
лизации при нарушениях зон ох-
раны автомобиля;
– выключения тревожной сиг-
нализации дистанционно или по-
сле включения зажигания своим
ключом.
6

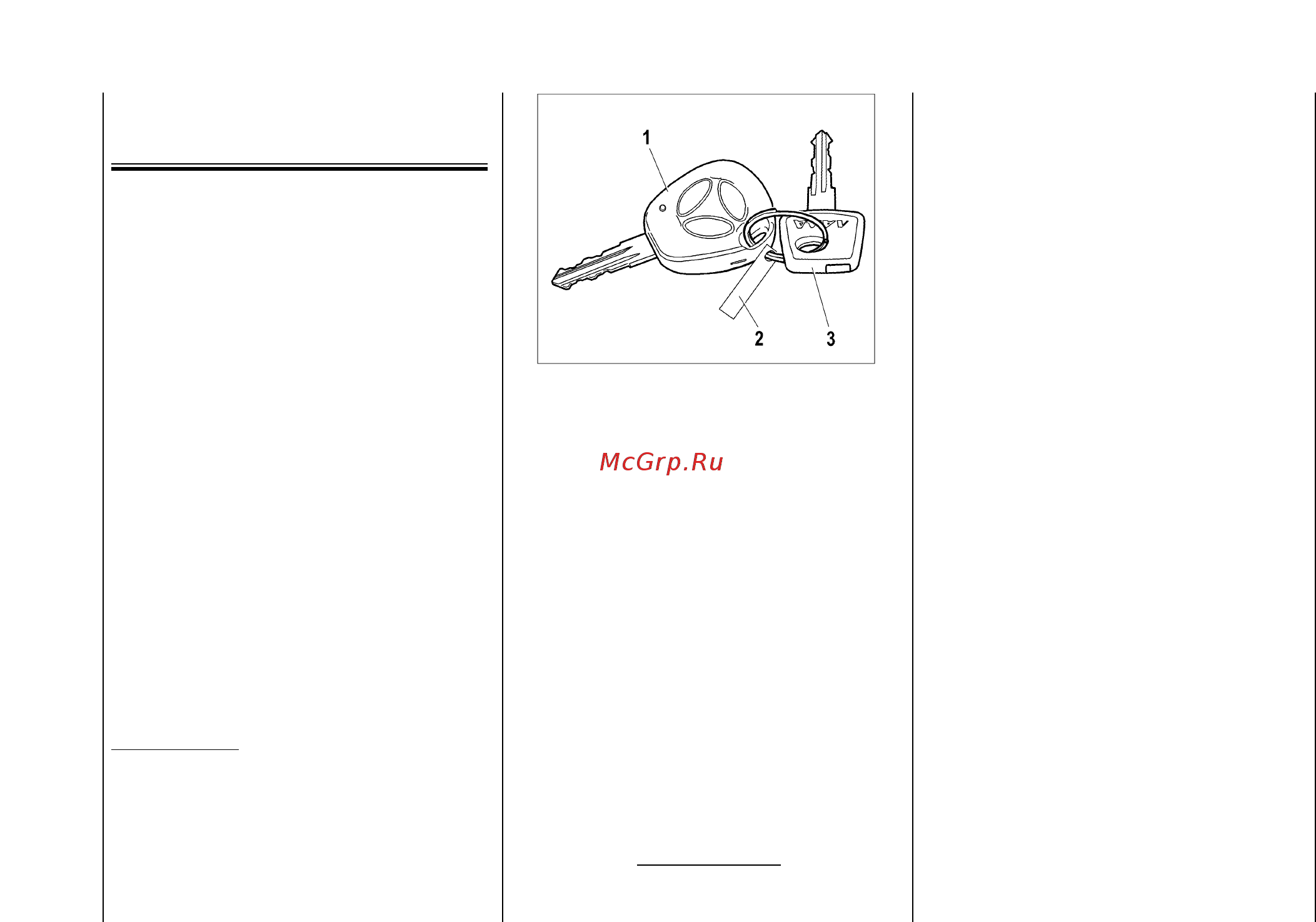

Рис. 1. Ключи для автомобиля
* Иммобилизатор блокирует запуск двига-
теля без предварительного считывания кода
ключа и обеспечивает тем самым дополнитель-
ную защиту автомобиля от неразрешенного
использования. Помните, что система АПС
является лишь дополнительным барьером на
пути злоумышленника и не обеспечивает абсо-
лютную и полную защиту Вашего автомобиля
от несанкционированного использования.
