13
KNOWING YOUR SEWING MACHINE
KENNENLERNEN IHRER MASCHINE
КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ МАШИНЫ
Changing the Presser Foot
CAUTION
• Always turn off the power before changing the presser
foot. If the power is on and the Start/Stop button is
pressed or foot controller is stepped on, the machine
will start and may cause injury.
• Always use the correct presser foot for the selected
stitch pattern. If the wrong presser foot is used, the
needle may strike the presser foot and bend or break,
and may cause injury.
• Only use presser feet for this machine. Using other
presser feet may lead to accident or injury.
It may be necessary to change the presser foot according to your
sewing needs.

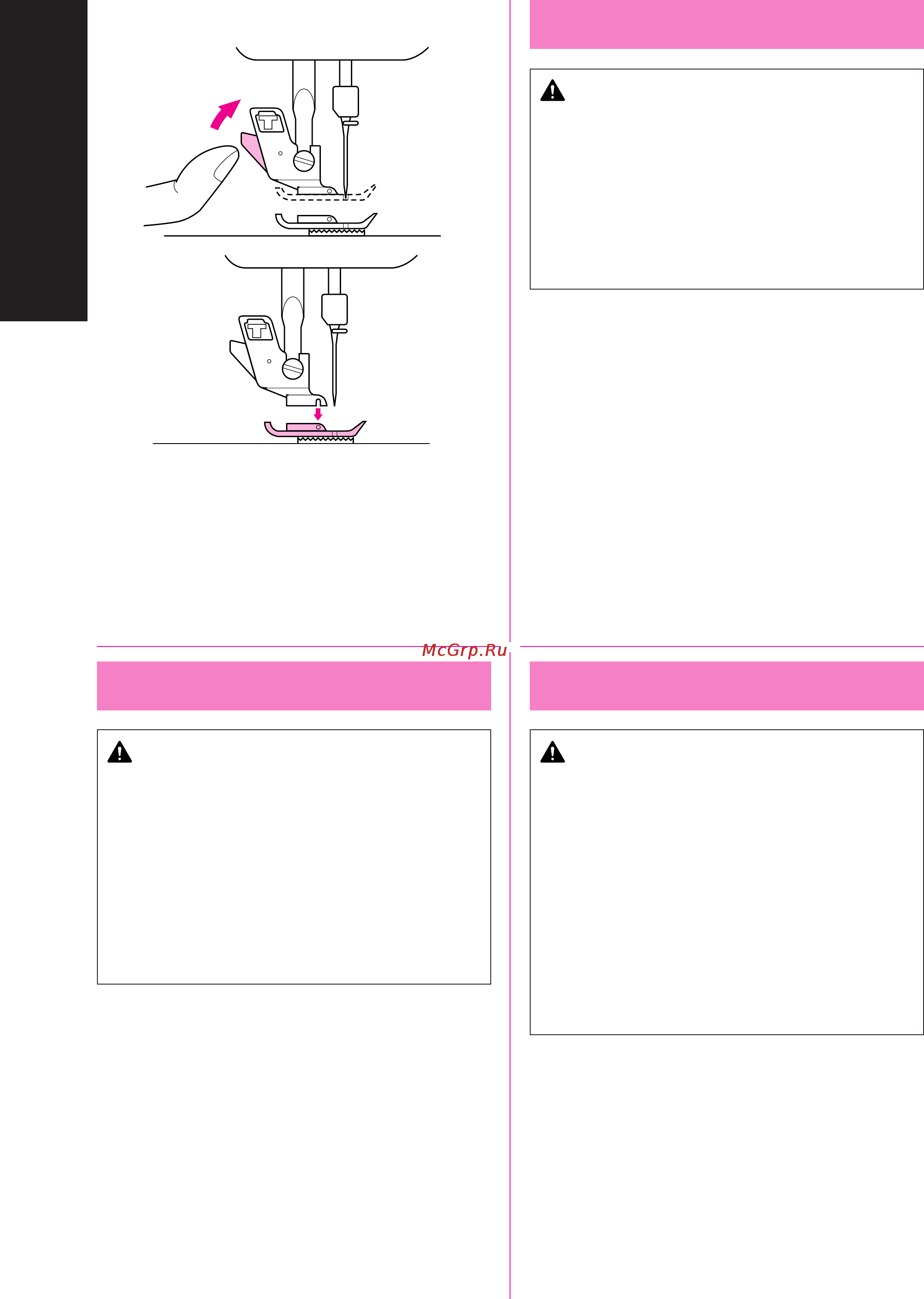

SNAP-ON TYPE
1. Raise the needle to its highest position by turning the balance
wheel toward you (counter clockwise) and raise the presser foot
lever.
2. Release the foot by raising the lever located at the back of the
holder.
3. Place a different presser foot on the needle plate so that the bar
on the presser foot is in line with the slot on the shank.
4. Lower the presser foot lever and fix the presser foot onto the
shank. If the presser foot is in the correct location, the bar should
snap in.
Nähfuß wechseln
VORSICHT
• Schalten Sie die Maschine immer am Netzschalter aus, bevor
Sie den Nähfuß auswechseln. Wird bei eingeschaltetem Strom
versehentlich die Start/Stopp-Taste gedrückt oder der
Fußanlasser betätigt beginnt die Maschine zu nähen, und es
kann zu Verletzungen kommen.
• Benutzen Sie immer den richtigen Nähfuß für das jeweilige
Stichmuster. Wird der falsche Nähfuß benutzt, kann die Nadel
auf den Nähfuß treffen und sich dadurch verbiegen oder
abbrechen, so daß es zu Verletzungen kommen kann.
• Benutzen Sie nur Nähfüße speziell für diese Maschine. Die
Verwendung anderer Nähfüße kann Unfälle und Verletzungen
zur Folge haben.
Es kann nötig sein, den Nähfuß zu wechseln, je nachdem, was Sie nähen
möchten.
SCHNAPPVERSCHLUSS
1. Bringen Sie die Nadel auf die höchste Position, indem Sie das Handrad
auf sich zu bewegen (entgegen dem Uhrzeigersinn). Heben Sie dann
den Nähfußhebel an.
2. Lösen Sie den Fuß, indem Sie den Hebel an der Rückseite des
Nähfußhalters anheben.
3. Setzen Sie einen anderen Nähfuß auf die Stichplatte, so daß der
Querbalken auf dem Nähfuß unter dem Schlitz des Halters sitzt.
4. Senken Sie den Nähfußhebel und fixieren Sie den Nähfuß auf den
Nähfußhalter. Wenn der Nähfuß richtig ausgerichtet ist, sollte der
Querbalken einrasten.
Замена нажимной лапки
ПРЕДОСТЕРЕЖЕНИЕ
• Всегда выключайте питание перед заменой
нажимной лапки. Если главный выключатель
питания находится в положении ВКЛ., то при
нажатии кнопки пуска/остановки машины или при
нажатии на ножной контроллер, машина включится,
и это может привести к травме.
• Всегда используйте нужный тип нажимной лапки
для выполнения выбранного Вами вида строчки.
При использовании неправильной нажимной лапки
игла может ударить нажимную лапку, изогнуться
или сломаться, и Вы можете получить травму.
•
Используйте только нажимные лапки,
предназначенные для данной модели швейной машины.
Использование других нажимных лапок может
привести к несчастному случаю или получению травмы.
В зависимости от характера выполняемой строчки может
возникнуть необходимость в замене нажимной лапки.
ЛАПКИ С ПРУЖИННОЙ ЗАЩЕЛКОЙ
1. Поднимите иглу в крайнее верхнее положение вращением
маховика на себя (против часовой стрелки при виде с
торца) и поднимите рычаг нажимной лапки.
2. Освободите лапку подъемом рычага, находящегося в
задней части механизма держателя лапки.
3. Разместите новую лапку на игольной пластине таким
образом, чтобы ось лапки располагалась на одной линии с
прорезью на механизме держателя лапки.
4. Опустите рычаг нажимной лапки и зафиксируйте лапку в
держателе. При правильном позиционировании лапки
пружинный фиксатор автоматически защелкнется.
