www.blaubergventilatoren.de
Box & Box-R
Box-R 80
Box-R 100
Box 100
Box 125
Box-150
Box-160
a)
b)
Box 125/100x2
Box 150/125x2
Box-R 80/80x2
Box-R 100/80x2
Box-R 100/100x2
Box-R 80/80x4
Box-R 100/80x4
Box-R 100/100x4
Box 125/100x4
c)
Box-R 80/80x5
Box-R 100/80x5
Box-R 100/100x5
d)
Box-R 80/80x6
Box-R 100/80x6
Box-R 100/100x6
e)
6 входов - 1 выход4 входа - 1 выход
Всасывающие
патрубки
Всасывающие
патрубки
Всасывающие
патрубки
Нагнетающий
патрубок
Нагнетающий
патрубок
5 входа - 1 выход
Нагнетающий
патрубок
2 входа - 1 выход
Корпус
Клеммная коробка
Монтажный
кронштейн
Нагнетающий
патрубок
1 вход - 1 выход
Всасывающие патрубки
Всасывающий
патрубок
Нагнетающий
патрубок
Крышка
с турбиной

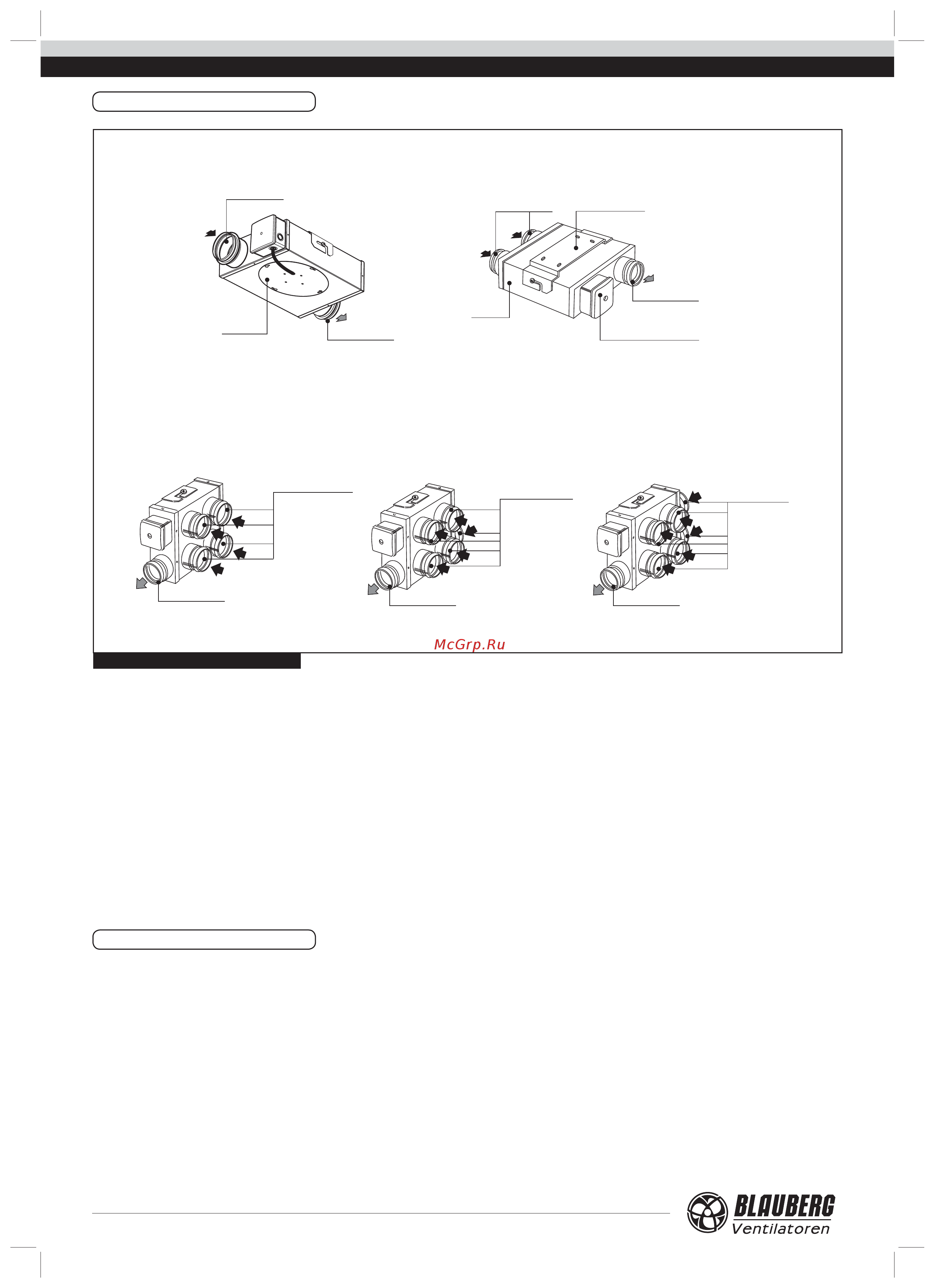

УСТРОЙСТВО ВЕНТИЛЯТОРА
Рис. 1. Модификации вентилятора
КОМПЛЕКТ ПОСТАВКИ
Вентилятор - 1;
Шурупы и дюбели - 4;
Руководство по эксплуатации.
Вентилятор Box-R (рис. 1) состоит из металлического кор-
пуса, на крышке которого закреплена крышка. Рабочее ко-
лесо с вперед загнутыми лопатками расположено в спираль-
ном корпусе, который переходит в нагнетающий патрубок.
В клеммной коробке вентилятора, которая прикреплена к боко-
вой стенке корпуса, находится рабочий и входной конденсатор, а
также клеммная колодка, через которую вентилятор подключа-
ется к электросети. В зависимости от модели, к задней или пе-
редней стенке корпуса прикреплена крышка с турбиной и крон-
штейн с пазами для монтажа вентилятора.
Вентиляторы Box-R имеют три скорости.
Вентилятор Box (рис. 1) состоит из металлического корпуса,
на крышке которого закреплена турбина с назад загнутыми ло-
патками. В клеммной коробке вентилятора, которая прикрепле-
на к боковой стенке корпуса, находится рабочий и входной кон-
денсатор, а также клеммная колодка, через которую вентилятор
подключается к электросети. В зависимости от модели, к задней
или передней стенке корпуса прикреплена шурупами крышка с
турбиной и кронштейн с пазами для монтажа вентилятора.
Вентиляторы Box имеют одну скорость.
