www.blaubergventilatoren.de
9
Box & Box-R
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Подключение вентилятора к сети должен осуществлять квалифициро-
ванный электрик после изучения данного руководства пользователя.
Номинальные значения электрических параметров приведены на на-
клейке завода-изготовителя. Любые изменения во внутреннем подклю-
чении запрещены и ведут к потере права на гарантийное обслуживание.
Электрическая сеть, к которой подключается изделие, должна соответ-
ствовать действующим электрическим стандартам.
Вентилятор предназначен для подключения к однофазной сети пере-
менного тока 230 В/50 Гц. Вентилятор должен быть подключен с помо-
щью изолированных, прочных и термоустойчивых проводников (кабеля,
проводов) сечением не менее 0,75 мм
2
. Стационарная сеть электроснаб-
жения 230 В / 50 Гц должна быть оснащена на входе автоматическим вы-
ключателем с электромагнитным расцепителем.
Установите автоматический выключатель QF в легкодоступном месте.
Рекомендуемый ток автоматического выключателя - 1 А. Рекомендуемое
минимальное сечение проводников − 0,75 мм
2
.
При выборе проводников необходимо учитывать максимально допусти-
мый нагрев провода, зависящий от типа провода, его изоляции, длины и
способа прокладки. Подключение вентилятора должно производиться
на клеммной колодке, расположенной в клеммной коробке на корпусе
вентилятора, точно в соответствии со схемой электрического подключе-
ния на стр. 5. Направление движения воздуха в вентиляционной системе
должно соответствовать направлению стрелки на корпусе вентилятора.

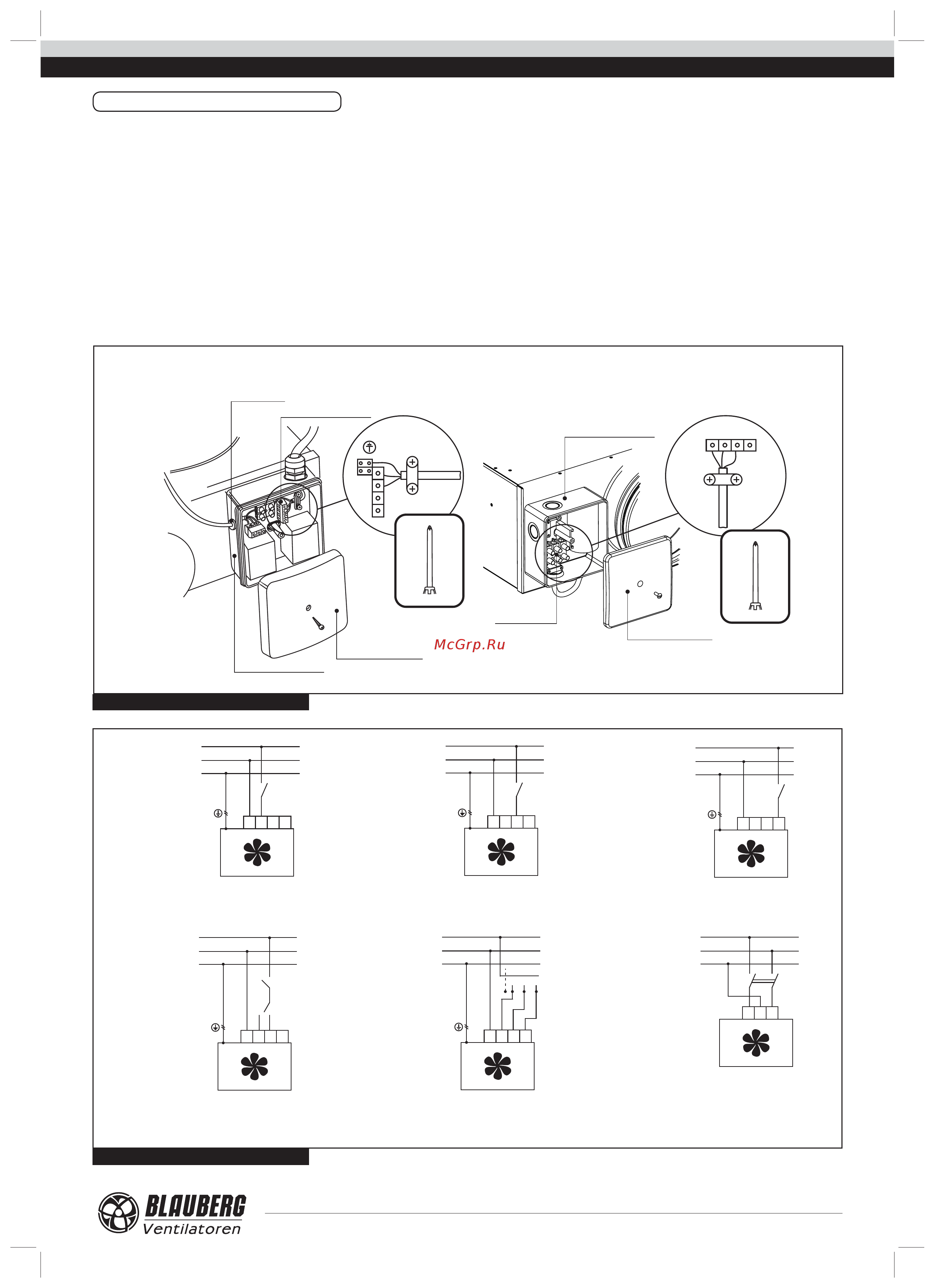

Электрическое подключение вентилятора показано на рис. 4:
1. Снимите крышку клеммной коробки. Протяните кабель питания через
гермоввод на клеммной коробке.
2. Зачистите провода от изоляции на 7-8 мм и вставьте их в соответству-
ющие клеммы до упора изоляции в металлическую часть клемм, затем
зафиксируйте их винтами;
3. Оденьте крышку клеммной коробки.
1
2
3
N
Клеммная коробка
Крышка клеммной
коробки
Гермоввод
Клеммная колодка
Клеммная колодка
LPE
N
Крышка клеммной
коробки
Клеммная коробка
Box-R Box
Рис. 4. Электрическая схема подключения
Рис. 5. Электрические схемы подключения
L
N
PE
S1
N123
~230 В,
50 Гц
Подключение вентилятора Box-R на
первой скорости
1
L
N
PE
S1
N123
~230 В,
50 Гц
Подключение вентилятора Box-R на
второй скорости
2)
L
N
PE
S1
N123
~230 В,
50 Гц
Подключение вентилятора Box-R на
третьей скорости
3)
L
N
PE
S1
N123
~230 В,
50 Гц
S2
Подключение вентилятора Box-R на первой
или второй скорости. Скорость вентилятора устанавливается
внешним переключателем S2.
S1 - выключатель вентилятора.
4)
L
N
PE
S1
N123
~230 В,
50 Гц
Подключение вентилятора Box-R на первой,
второй или третьей скорости.
S1 - выключатель вентилятора и
переключатель скорости.
5)
L
N
PE
QF
LPEN
~230 В,
50 Гц
Подключение вентилятора Box
6)
