Axis / Tubo

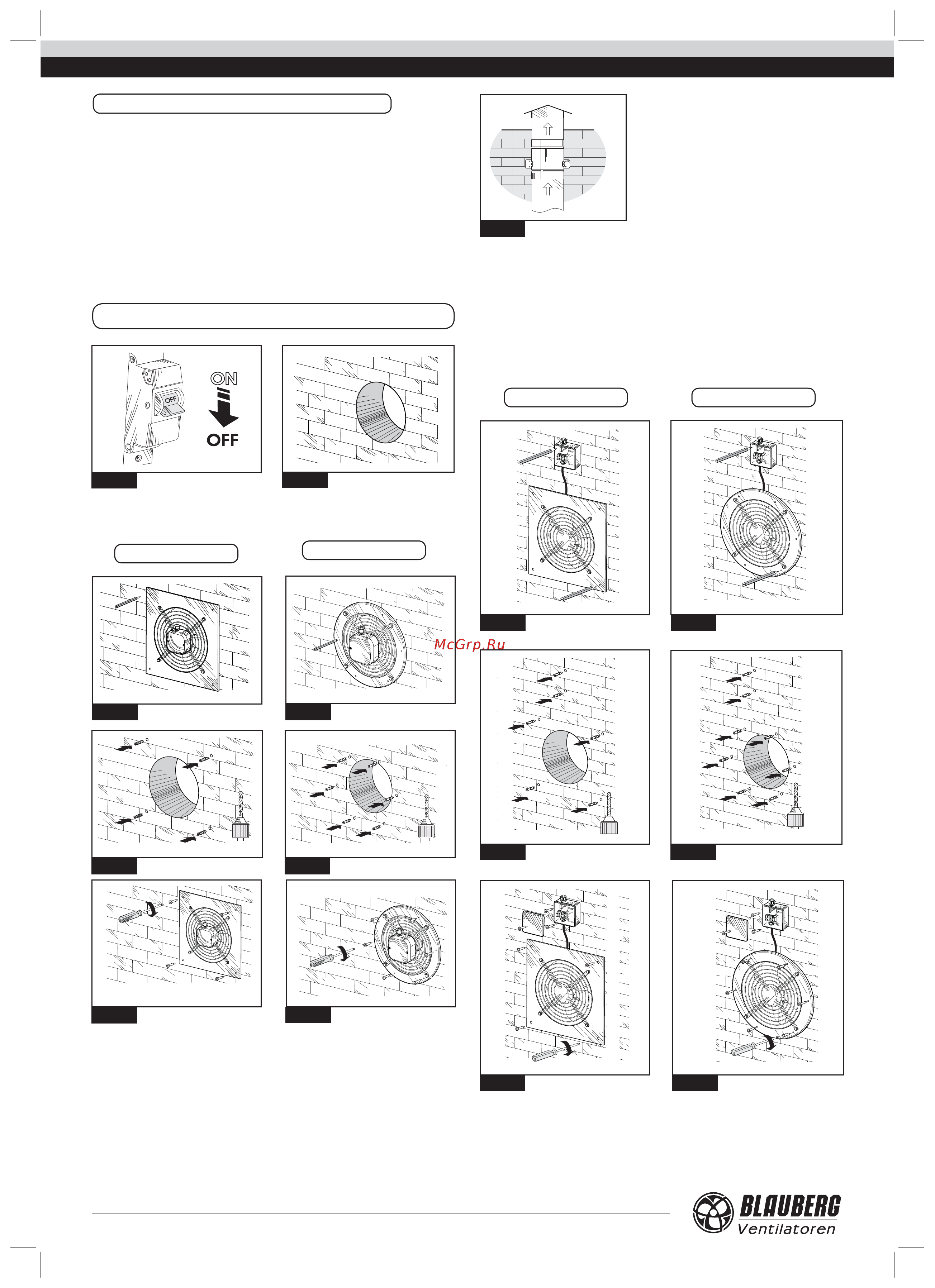

ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА

Рис. 11

Рис. 19

Рис. 12

Рис. 20

Рис. 13

Рис. 15

Рис. 17

Рис. ***

Рис. 14

Рис. 18

Рис. 16

AXIS-Q

AXIS-QR

AXIS-QA AXIS-QRA

Рис. 21 Рис. 22

Рис. 23 Рис. 24

УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Направление движения воздуха в вентиляционной системе должно

соответствовать направлению стрелки на корпусе вентилятора. Место

монтажа вентилятора должно обеспечить достаточный и быстрый до-

ступ для сервисного обслуживания и ремонтных работ.

Вентилятор должен быть надежно заземлен.

При монтаже необходимо обеспечить дополнительную защиту от

проникновения влаги, например:

1. В случае вертикального монтажа: установите сверху защитный

зонт (рис. 10).

Рис. 10
