www.blaubergventilatoren.de
11
Axis / Tubo

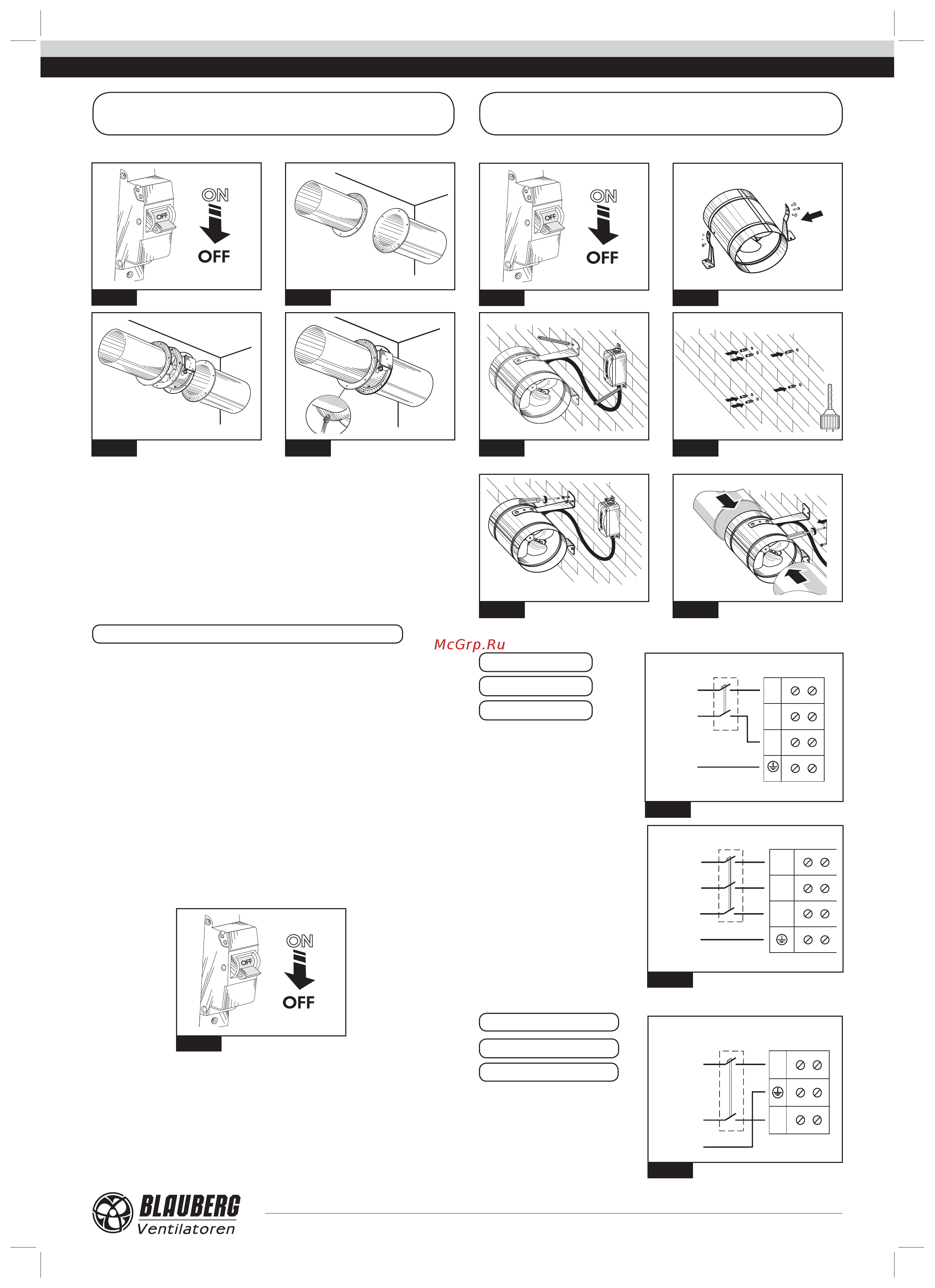

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА
AXIS-F
Рис. 25 Рис. 26
Рис. 27 Рис. 28
ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА
TUBO-M / TUBO-MZ
Рис. 29 Рис. 30
Рис. 31 Рис. 32
L
N
X
1
1
2
3
N
L
QF
PE
~
230 V
50 Hz
4
AXIS-Q
AXIS-QR
AXIS-F
Подключение вентилятора к сети должен осуществлять квалифици-
рованный электрик. Номинальные значения электрических параметров
приведены на наклейке завода-изготовителя. Любые изменения во вну-
треннем подключении запрещены и ведут к потере права на гарантию.
Электрическая сеть, к которой подключается изделие, должна соот-
ветствовать действующим электрическим стандартам.
Стационарная сеть электроснабжения должна быть оснащена на входе
автоматическим выключателем с электромагнитным расцепителем.
Подключение вентилятора к сети должно осуществляться через
автоматический выключатель. Зазор между контактами выключателя
на всех полюсах должен быть не менее 3 мм. Ток срабатывания
защиты автоматического выключателя должен соответствовать току
потребления вентилятора (см. Таблицу 1, 3, 5, 7). Обеспечьте быстрый
доступ к месту установки автоматического выключателя.
Отключите вентилятор от электросети перед всеми работами,
переведя автоматический выключатель QF в положение “OFF” (рис.
35). Примите меры для предотвращения повторного включения
автоматического выключателя до окончания работ с вентилятором.
Рис. 35
Схемы подключения вентиляторов показаны на рисунках 36-38.
Последовательность подключения к электросети указана на рис.39-
53.
AXIS-QA
AXIS-QRA
TUBO-M / TUBO-MZ
L
N
X1
1
2
3
N
L
QF
PE
~230 V
50 Hz
Рис. 36
Рис. 37
L2
L1
QF
PE
~400 V
50 Hz
L2
L1
X1
2
4
1
3
L3
L3
Рис. 38
Однофазные вентиляторы
Трехфазные вентиляторы
Рис. 33 Рис. 34
