Для обеспечения длительного срока службы и бесперебойной ра-
боты вентилятора регулярно проводите его технический контроль и
техобслуживание.
Работы по техническому обслуживанию разрешается проводить
только после отключения вентилятора от электросети (рис. 24-29). Тех-
ническое обслуживание заключается в периодической очистке поверх-
ностей вентилятора от пыли и грязи. Техобслуживание включает в себя
регулярную очистку, проверку состояния рабочего колеса и двигателя,
лопастей рабочего колеса.
Для очистки лопастей рабочего колеса (не менее чем один раз в 6
месяцев) используйте мягкую ткань или кисточку, смоченную в теплом
мыльном растворе.
Во время эксплуатации вентиляторов необходимо:
1. Периодически очищать вентилятор от пыли и грязи, а также посто-
ронних предметов.
2. Периодически проверять состояние всех резьбовых соединений.
3. Контролировать уровень шума и вибраций вентилятора. Повышенная
вибрация может быть вызвана износом подшипников электродвига-
теля, налипанием на лопатки рабочего колеса частиц, находящихся
в потоке воздуха, износом лопаток рабочего колеса, ослаблением
крепления вентилятора к воздуховоду.
4. Периодически производить тщательный осмотр крепежных соедине-
ний, рабочего колеса с целью определения возможных повреждений
лопаток, проверять крепление вентилятора к воздуховоду, состояние
покрытий.

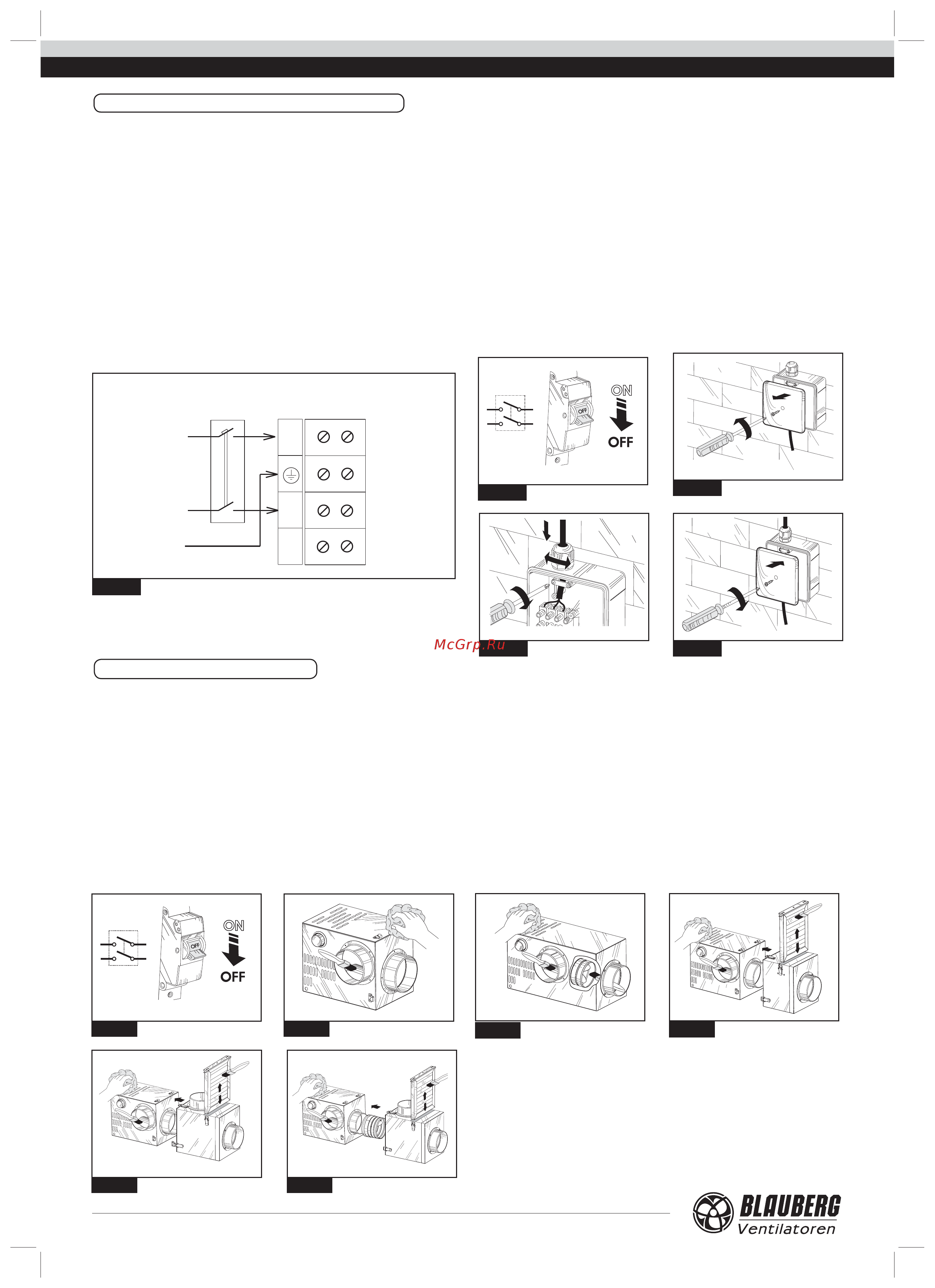

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рис. 24 Рис. 25
Рис. 26
Рис. 27
Рис. 28 Рис. 29
QF
УСТАНОВКА И ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Стационарная сеть электроснабжения должна быть оснащена на
входе автоматическим выключателем.
Подключение вентилятора к сети должен осуществлять квалифици-
рованный электрик. Номинальные значения электрических параметров
приведены на наклейке завода-изготовителя. Любые изменения во вну-
треннем подключении запрещены и ведут к потере права на гарантию.
Электрическая сеть, к которой подключается изделие, должна соот-
ветствовать действующим электрическим стандартам.
Вентилятор должен быть подключен с помощью изолированных,
прочных и термоустойчивых медных проводников (кабеля, проводов)
сечением не менее 0,5 мм
2
. (приведенные сечения проводов являются
ориентировочными).
При их выборе необходимо учитывать максимально допустимый
нагрев провода, зависящий от типа провода, его изоляции, длины
провода и способа его монтажа. Подключение вентилятора должно
производиться на клеммной колодке (рис. 19 - 23), установленной в
клеммной коробке вентилятора, в соответствии со схемой электрической
подключения и обозначением клемм согласно рисунков 19.
На внешнем вводе (230 В / 50 Гц) должен быть установлен
встроенный в стационарную сеть электроснабжения автоматический
выключатель, разрывающий все фазы сети. Обеспечьте быстрый
доступ к месту установки автоматического выключателя. Зазор между
контактами выключателя на всех полюсах должен быть не менее 3
мм. Ток срабатывания автоматического выключателя должен быть
выбран в зависимости от тока потребления вентилятора (см. Табл.1).
Рекомендуемый номинальный ток автоматического выключателя – 1,6
А. В вентиляторах встроен реле-термостат, который замыкает цепь
питания вентилятора при достижении установленной температуры
горячего воздуха в камине (вентилятор автоматически включается, и
теплый воздух поступает в помещение). По мере охлаждения камина до
температуры ниже заданной, вентилятор автоматически отключается.
Отключите вентилятор от электросети перед всеми работами,
переведя автоматический выключатель QF в положение “OFF”. Примите
меры для предотвращения повторного включения автоматического
выключателя до окончания работ с вентилятором.
Рис. 19
1
2
3
4
X1
L
N
QF
L
~2 0 V
50 Hz
3
N
PE
Рис. 21
Рис. 23
Рис. 20
Рис. 22
QF
