4
www.blaubergventilatoren.de
Kamin
КОМПЛЕКТ ПОСТАВКИ
вентилятор - 1 шт;
руководство по эксплуатации.

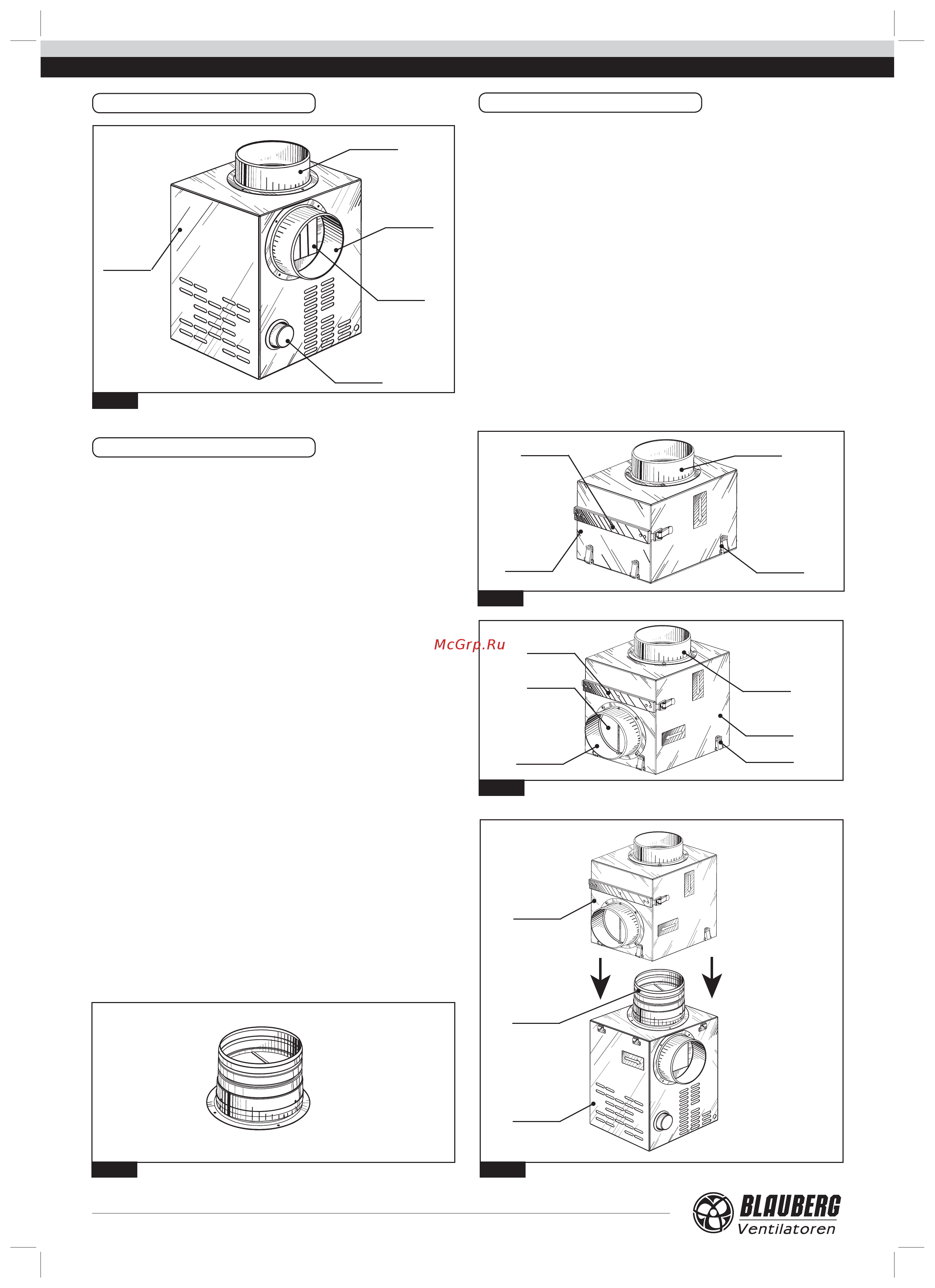

УСТРОЙСТВО ВЕНТИЛЯТОРА
МОДИФИКАЦИИ И ОПЦИИ
корпус
AF (в комплект поставки не входит, заказывается и поставляется от-
дельно)
AF - съемный металлический фильтр-бокс для очистки перекачивае-
мого воздуха (класс G3). Крепление фильтра при помощи замков-за-
щелок обеспечивает легкий съем фильтра для очистки (рис. 2).
KF (в комплект поставки не входит, заказывается и поставляется от-
дельно)
KF - съемная металлическая смесительная камера со встроенным
терморегулирующим клапаном и фильтром для очистки перемеща-
емого воздуха (класс G3). Крепление смесительной камеры к корпусу
вентилятора при помощи замков-защелок обеспечивает легкий съем ка-
меры для очистки (рис. 3). Комплектация вентилятора смесительной ка-
мерой KF обеспечивает подвод холодного воздуха в смесительную каме-
ру при повышении температуры перекачиваемого воздуха свыше 90°С и
отвод горячего воздуха при неработающем двигателе вентилятора.
GF (в комплект поставки не входит, заказывается и поставляется от-
дельно)
GF - гравитационный клапан предотвращает обратный поток воздуха
в системе (рис.4).
Комплектация вентилятора смесительной камерой KF и гравитацион-
ным клапаном GF обеспечивает защиту двигателя вентилятора от
перегрева, когда мотор не работает, например, из-за отсутствия
электропитания.
В случае остановки двигателя гравитационный клапан закрывается,
а горячий воздух выбрасывается по вентиляционным каналам в другие
помещения (рис. 5).
Рис. 1
входной
патрубок
турбина
регулятор
температуры
Рис. 2
Рис. 3
Рис. 4
корпус
входной
патрубок
замки
защелки
фильтрующий
элемент
замки
защелки
смесительная
камера
входной
патрубок
фильтрующий
элемент
патрубок
реверсивного
канала
терморегулирующий
клапан
Рис. 5
вентилятор
Kamin
смесительная
камера с
фильтром
KF
гравитацион-
ный клапан
GF
выходной
патрубок
