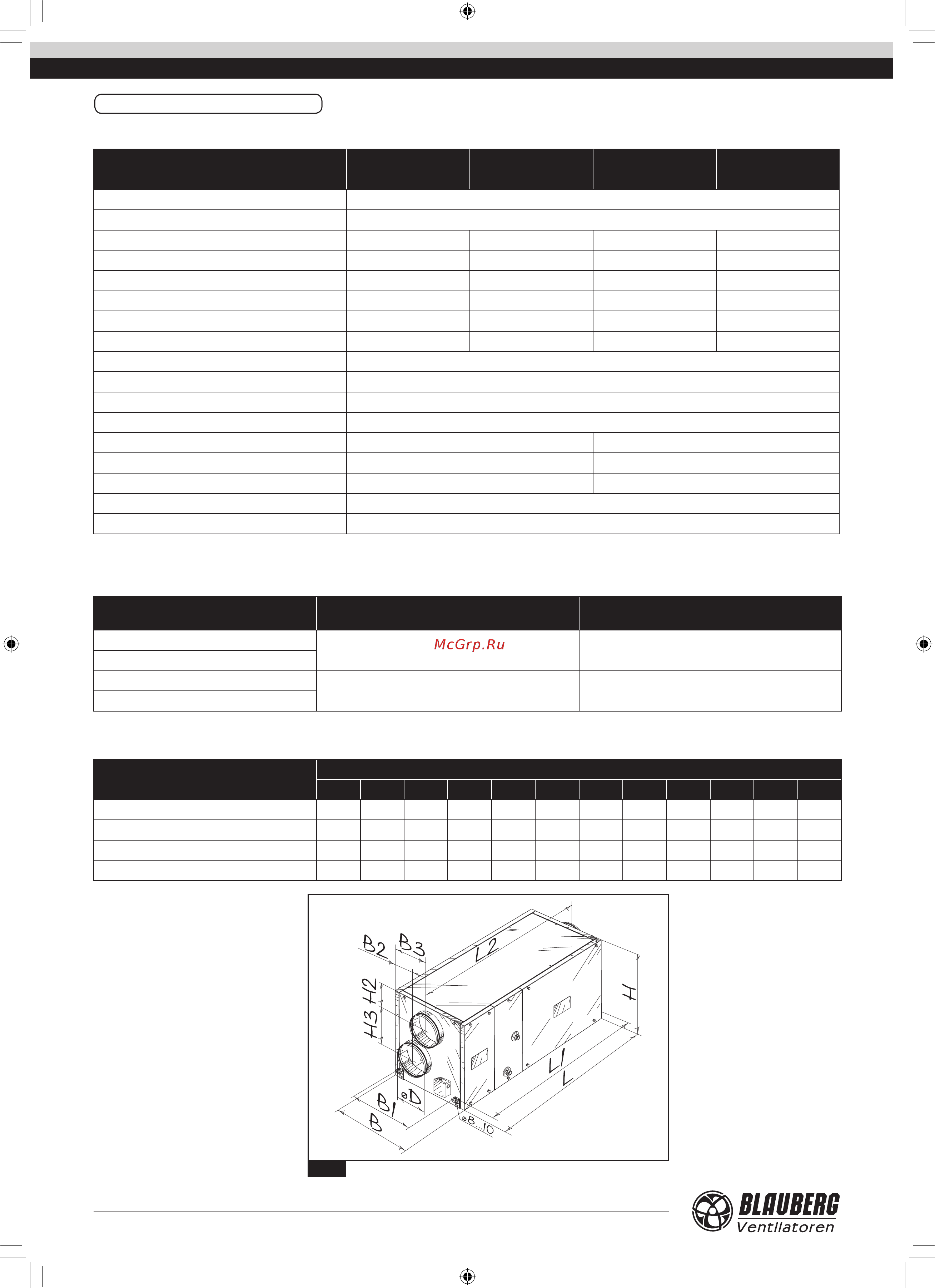

![Blauberg KOMFORT LW1100-4 [6/32] Технические данные](/views2/1268048/page6/bg6.png)
6
www.blaubergventilatoren.de
KOMFORT LW
ТЕХНИЧЕСКИЕ ДАННЫЕ
Таблица 1. Технические характеристики
Таблица 2. Принадлежности
Таблица 3. Габаритные размеры
Рис. 3.
Параметры
KOMFORT LW800-2
KOMFORT LW800-4
KOMFORT LW1100-2
KOMFORT LW1100-4
KOMFORT LW1700-2
KOMFORT LW1700-4
KOMFORT LW2100-2
KOMFORT LW2100-4
Напряжение питания, В / 50 Гц 1~ 230
Количество рядов водяного нагревателя 2 или 4
Потребляемая мощность, кВт 0,49 0,82 0,98 1,30
Потребляемый ток, А 2,16 3,6 4,3 5,68
Максимальный расход воздуха, м
3
/ч 780 1100 1700 2100
Частота вращения, мин
-1
1650 1850 1100 1150
Уровень звукового давления на расст. 3 м, дБ(А) 48 60 49 65
Температура перемещаемого воздуха, °С от -25 до +45 от -25 до +40 от -25 до +45 от -25 до +40
Материал корпуса алюмоцинк
Изоляция 25 мм минеральная вата
Фильтр вытяжной кассетный G4
Фильтр приточный кассетный G4 (F7)*
Диаметр подключаемого воздуховода, мм 250 315
Вес, кг 88 99
Эффективность рекуперации, % до 78 до 77
Тип рекуператора перекрёстного тока
Материал рекуператора алюминий
*опция
Модель
Сменный фильтр G4
(кассетный)
Сменный фильтр F7
(кассетный)
KOMFORT LW800-2 / KOMFORT LW800-4
FP-LW1100-4 G4 FP-LW1100-4 F7
KOMFORT LW1100-2 / KOMFORT LW1100-4
KOMFORT LW1700-2 / KOMFORT LW1700-4
FP-LW2100-4 G4 FP-LW2100-4 F7
KOMFORT LW2100-2 / KOMFORT LW2100-4
Модель
Размеры, мм
D B B1 B2 B3 H H1 H2 H3 L L1 L2
KOMFORT LW800-2 / KOMFORT LW800-4
249 613 460 306 386 698 832 154 280 1071 1117 1171
KOMFORT LW1100-2 / KOMFORT LW1100-4
249 613 460 306 386 698 832 154 280 1071 1117 1171
KOMFORT LW1700-2 / KOMFORT LW1700-4
314 842 581 320 520 814 947 201 595 1345 1388 1445
KOMFORT LW2100-2 / KOMFORT LW2100-4
314 842 581 320 520 814 947 201 595 1345 1388 1445
KOMFORT_LW_v1(6)_RU.indd 6 10.08.2015 9:50:32
