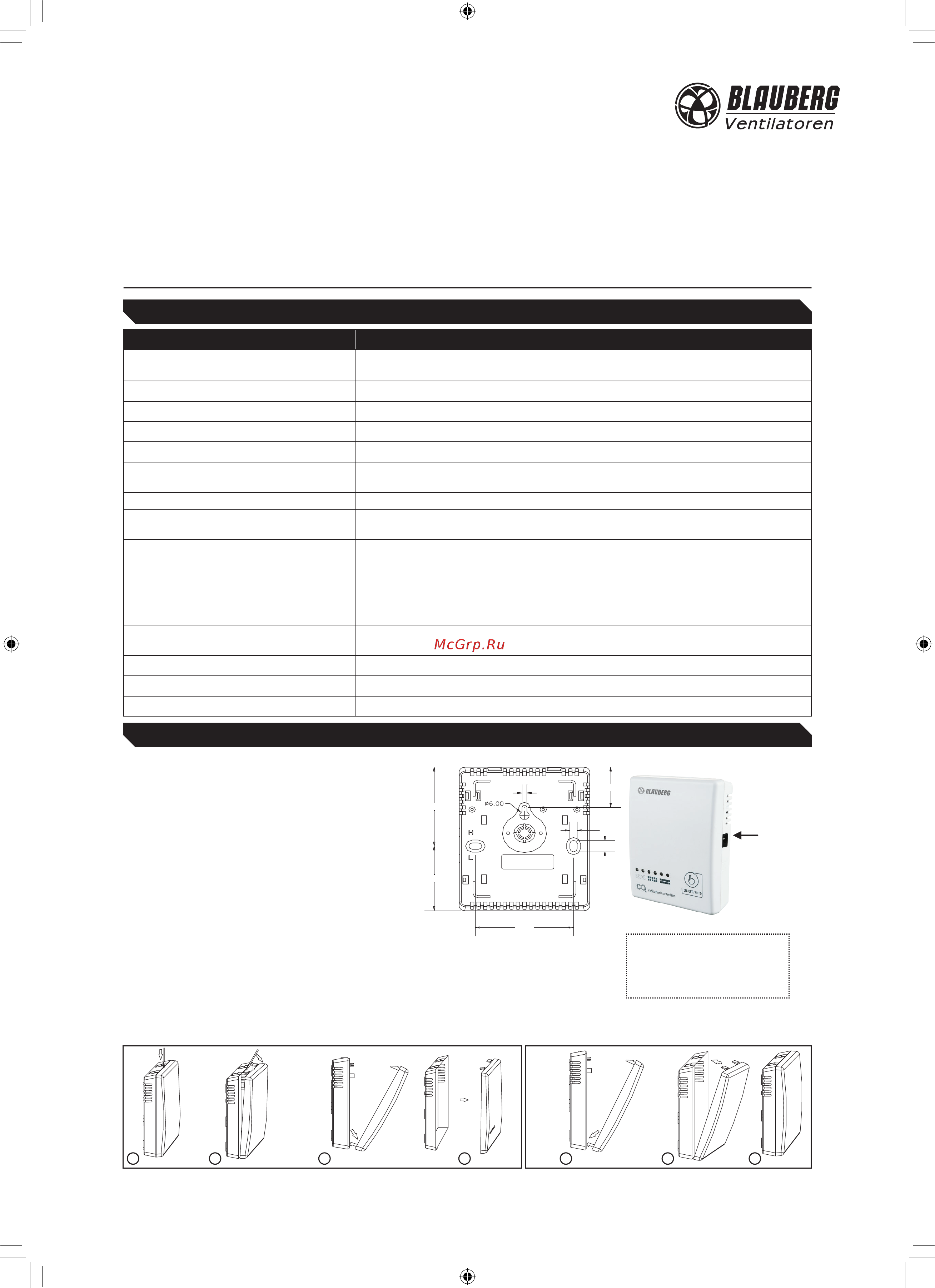

1
www.blaubergventilatoren.de
CD-1
Настенный датчик CO
2
с одним аналоговым и одним дискретным выходом
Руководство по эксплуатации
Параметры Значение
Напряжение электропитания /
Потребляемая мощность
24 В переменного тока (50/60 Гц ±10%), 24 В постоянного тока / макс. 1,6 Вт
Чувствительный элемент недисперсионный инфракрасный анализатор с системой самокалибровки
Диапазон измерения CO
2
0–2000 млн
-1
(частиц на миллион)
Точность измерения при +25 °С, 2000млн
-1
±30 млн
-1
+ 3% на считывание
Время отклика макс. 2 минуты
Время вхождения в режим при каждом
включении
2 часа (запуск)
2 минуты (во время работы)
Аналоговый выход 0-10 В постоянного тока (по умолчанию), 4–20 мА (в зависимости от положения перемычки)
Дискретный выход
1x2A коммутируемая нагрузка
Четыре установочных положения перемычек
6 светодиодных индикаторов
Индикатор 1 горит зеленым при концентрации СО
2
менее 600 млн
-1
Индикаторы 1 и 2 горят зеленым при концентрации СО
2
от 600 млн
-1
до 800 млн
-1
Индикатор 1 горит желтым при концентрации СО
2
от 800 млн
-1
до 1200 млн
-1
Индикаторы 1 и 2 горят желтым при концентрации СО
2
от 1200 млн
-1
до 1400 млн
-1
Индикатор 1 горит красным при концентрации СО
2
от 1400 до 1600 млн
-1
Индикаторы 1 и 2 горят красным при концентрации СО
2
более 1600 млн
-1
Эксплуатационные условия /
Условия хранения
0-50 °С ; 0-95% относительной влажности без конденсации/
0-50 °С
Вес нетто / Размеры 120г /100 мм × 80 мм × 30 мм
Монтаж клеммная коробка 65 мм × 65 мм или фиксация на гвозде
Соответствие стандарту CE
ТЕХНИЧЕСКИЕ ДАННЫЕ
МОНТАЖ И ПОДКЛЮЧЕНИЕ К СЕТИ
Внимание! Напряжение питания датчика: 24 В
постоянного/переменного тока. Не подключайте
датчик к более высокому напряжению, чем
указано на маркировке.
Снимите крышку, как указано на рис. 2.
Установите датчик в зоне измерения уровня
углекислого газа. Не устанавливайте датчик
рядом с диффузором или источником пара. Место
установки датчика не должно подвергаться
воздействию прямых солнечных лучей.
Сначала закрепите настенную панель по
размерам, указанным на рис. 1. Прикрепите датчик
к стене в желаемом месте. Убедитесь, что провода
проходят через паз в настенной панели.
Подсоедините провода к контактным зажимам
(рис. 4). Убедитесь в правильности и безопасности
подключения.
Закройте крышку, как показано на рис. 3.
Рис. 2 Рис. 3
Рис. 1. Размеры.
60.00
45.00
55.00
28.00
3.00
4.50
8.00
1 2 3 4 5 6 7
Сенсорная кнопка для
переключения рабочих
режимов вентилятора (вкл/
выкл/авто).
Разъем для
переходника
12~24VAC/VDC
CD-1_RU.indd 1 26.10.2015 16:36:31
