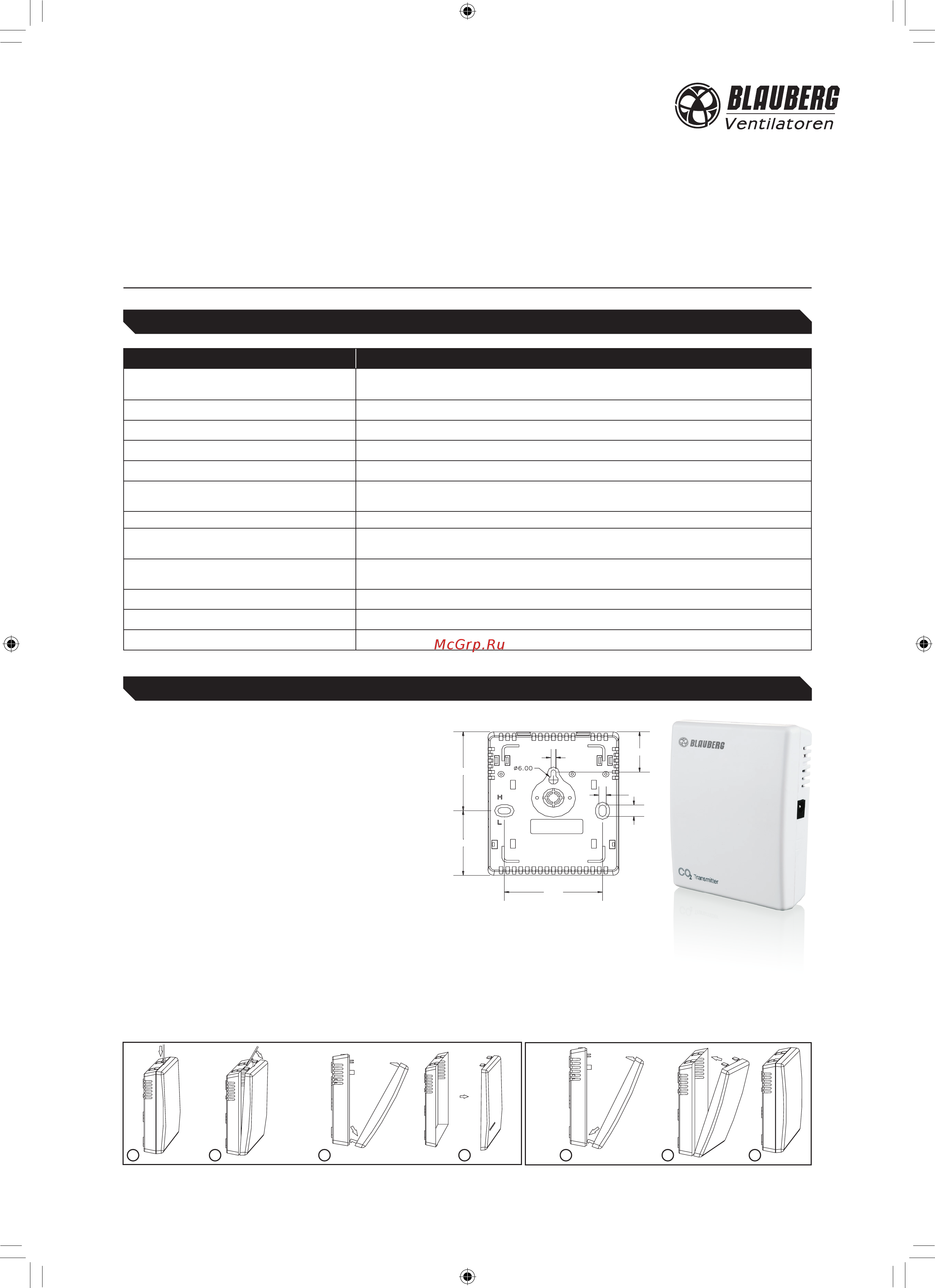

1
www.blaubergventilatoren.de
CD-2
Настенный датчик CO
2
с одним аналоговым и одним дискретным выходом
Руководство по эксплуатации
ТЕХНИЧЕСКИЕ ДАННЫЕ
МОНТАЖ И ПОДКЛЮЧЕНИЕ К СЕТИ
Рис. 1. Размеры
60.00
45.00
55.00
28.00
3.00
4.50
8.00
1 2 3 4 5 6 7
Параметры Значение
Напряжение электропитания /
Потребляемая мощность
24 В переменного тока (50/60 Гц ±10 %), 24 В постоянного тока / макс. 1,6 Вт
Чувствительный элемент недисперсионный инфракрасный анализатор с системой самокалибровки
Диапазон измерения CO
2
0–2000 млн
-1
(частиц на миллион)
Точность измерения при +25 °С, 2000млн
-1
±30 млн
-1
+ 3% на считывание
Время отклика макс. 2 минуты
Время вхождения в режим при каждом
включении
2 часа (запуск)
2 минуты (во время работы)
Аналоговый выход 0-10 В постоянного тока (по умолчанию), 4–20 мА (в зависимости от положения перемычки)
Дискретный выход
1x2A коммутируемая нагрузка
Четыре установочных положения перемычек
Эксплуатационные условия /
Условия хранения
0-50 °С ; 0-95 % относительной влажности без конденсации/
0-50 °С
Вес нетто / Размеры 120г /100 мм × 80 мм × 30 мм
Монтаж клеммная коробка 65 мм × 65 мм или фиксация на гвозде
Соответствие стандарту CE
• Внимание! Напряжение питания датчика: 24 В
постоянного/переменного тока. Не подключайте
датчик к более высокому напряжению, чем
указано на маркировке.
• Снимите крышку, как указано на рис. 2.
• Установите датчик в зоне измерения уровня
углекислого газа. Не устанавливайте датчик
рядом с диффузором или источником пара. Место
установки датчика не должно подвергаться
воздействию прямых солнечных лучей.
• Сначала закрепите настенную панель по
размерам, указанным на рис. 1. Прикрепите датчик
к стене в желаемом месте. Убедитесь, что провода
проходят через паз в настенной панели.
• Подсоедините провода к контактным зажимам
(рис. 4). Убедитесь в правильности и безопасности
подключения.
• Закройте крышку, как показано на рис. 3.
Рис. 2 Рис. 3
CD-2_RU.indd 1 26.10.2015 16:38:24
