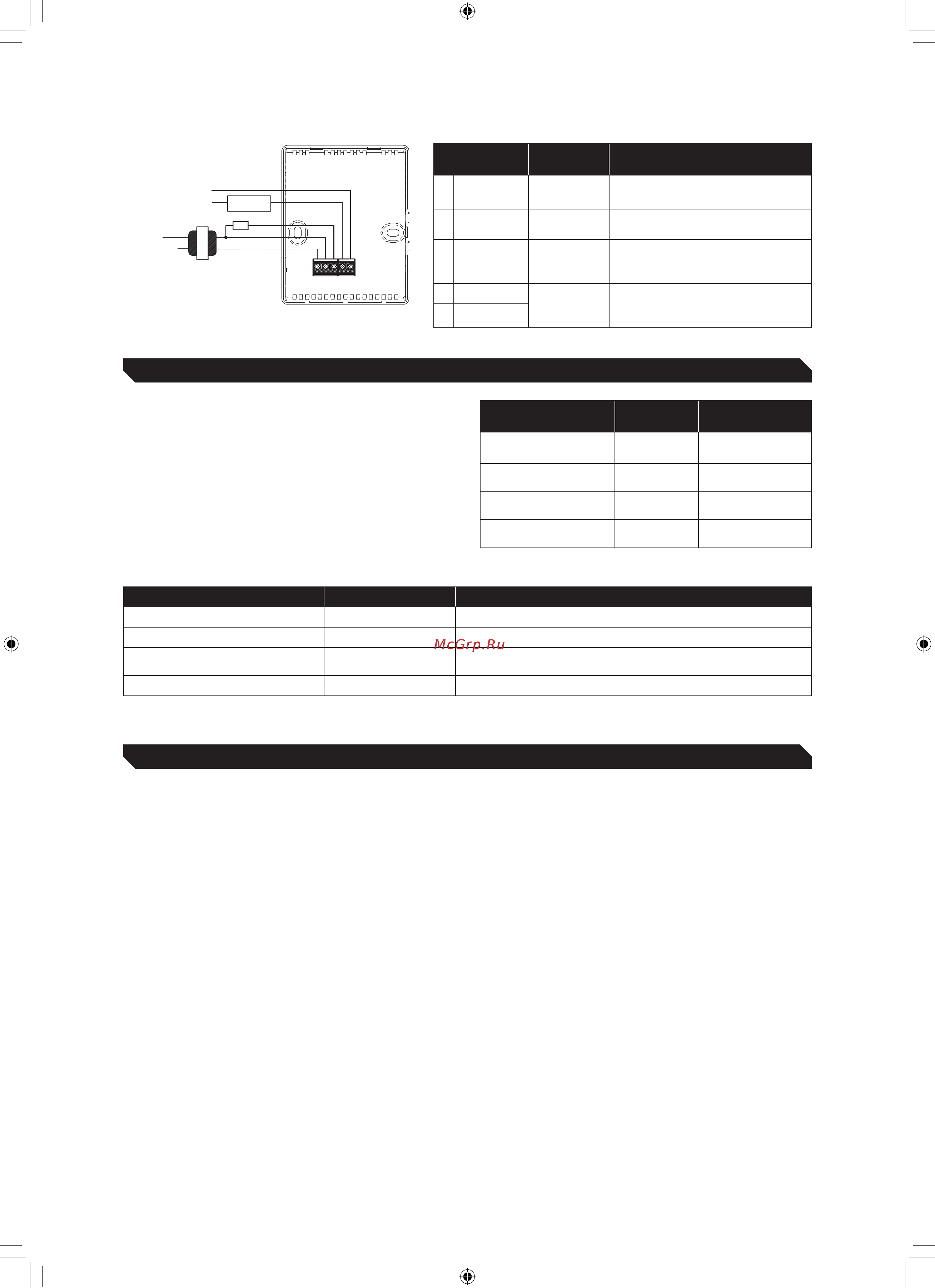

Рис. 4. Схема подключения
Трансформатор
24VAC
1 2
4 5
<240VAC/30VDC/2A
Трансформатор
Ввод
питания
3
Управляемое
устройство
L2
L1
Общий
CO
2
мА
4-20с мА
Соединительная
клемма
Функция Параметры
1 G+ Питание (+)
24 В переменного тока/24 В постоянного
тока +
2
G0 Заземление (-)
24 В переменного тока/24 В постоянного
тока
3
OUT
Аналоговый
выход (+)
0-10 В постоянного тока (по умолчанию),
2-10 В постоянного тока, 0-20 мА,
4-20 мА = 0-2,000 млн
-1
(CO
2
)
4 Вентилятор
Релейный
выход
< 240 В переменного тока / 30 В
постоянного тока 2А коммутируемая
нагрузка (максимальный ток)
5 Common
ВЫБОР ВЫХОДА
ВАЖНЫЕ УКАЗАНИЯ
• Отключите электропитание сети и снимите крышку.
Всередине правой стороны платы управления находится
блок перемычек. В последовательности слева направо
расположены перемычки JI–J5 и S1–S2. Выберите
тип аналогового выхода или установите уровень
концентрации CO
2
для управления реле в соответствии с
инструкциями в таблице. Перемычки J2 и J3 используются
исключительно для заводских испытаний. Не меняйте
их положение, это может привести к повреждению
оборудования!
1. Осторожно проводите погрузочно-разгрузочные и монтажные работы во избежание повреждения датчика
и смещения инфракрасного анализатора.
2. Если:
а. Если Вы впервые используете датчик углекислого газа или
б. Вы используете датчик углекислого газа после длительного простоя или
в. Измерения датчика некорректные (доказательством этого является сравнение показаний датчика СО
2
с
показателями других датчиков СО
2
или отклонения от стандартных показателей уровня СО
2
на открытой площадке
350-450 млн
-1
), то воспользуйтесь системой самокалибровки следующим образом:
Подайте бесперебойное электропитание к датчику СО
2
в течение как минимум 2 дней, чтобы обеспечить
надлежащую работу системы самокалибровки. Если через два дня после проведения самокалибровки
показания уровня СО
2
все еще выходят за пределы референтного значения, необходимо продолжить процедуру
самокалибровки.
Типичный пример 14-дневной самокалибровки: в течение 14 дней дважды установите датчик во внешней среде или
в нежилом помещении с концентрацией углекислого газа около 400 млн
-1
на 4 часа. Затем проверьте показатель
уровня СО
2
через аналоговый выход. Если уровень измерения СО
2
находится в пределах референтных значений, это
означает, что датчик работает нормально.
Примечание:
а. Не пользуйтесь мобильным телефоном или радиоприемником на расстоянии менее, чем 60 см от датчика СО
2
,
поскольку это может привести к нарушениям в работе датчика, ошибкам калибровки и повлиять на точность
измерения. Пожалуйста, воздержитесь от и использования этих приборов во время калибровки сенсора.
б. Во время проверки аналогового сигнала не выдыхайте воздух непосредственно на датчик. Рекомендуется
подключить удлинительный кабель минимальной длиной 1 м к выходным клеммам. Когда показатели измерений
датчика CO
2
стабилизируются в течение 10 минут после включения, проверьте аналоговый выход при помощи
удлинительного кабеля, чтобы исключить влияние выдыхаемого газа на концентрацию CO
2
.
Перемычки S1-S2 Перемычка J1
Аналоговые
выходы
Два нижних контакта
соединены
Разъединены
0-10 В постоянного
тока (по умолчанию)
Два верхних контакта
соединены
Разъединены 0-20 мА
Два нижних контакта
соединены
Соединены
2-10 В постоянного
тока
Два верхних контакта
соединены
Соединены 4-20 мА
Перемычка J4-J5 Концентрация CO
2
Переключение реле
J4-разъединен; J5-разъединен 800 млн
-1
CO
2
>800 млн
-1
, реле замкнуто; CO
2
<700 млн
-1
, реле разомкнуто
J4-соединен; J5-разъединен 1000 млн
-1
CO
2
>1000 млн
-1
, реле замкнуто; CO
2
<900 млн
-1
, реле разомкнуто
J4-разъединен; J5-соединен
1200 млн
-1
(заводская настройка)
CO
2
>1200 млн
-1
, реле замкнуто; CO
2
<1100 млн
-1
, реле разомкнуто
J4-соединен; J5-соединен 1400 млн
-1
CO
2
>1400 млн
-1
, реле замкнуто; CO
2
<1300 млн
-1
, реле разомкнуто
