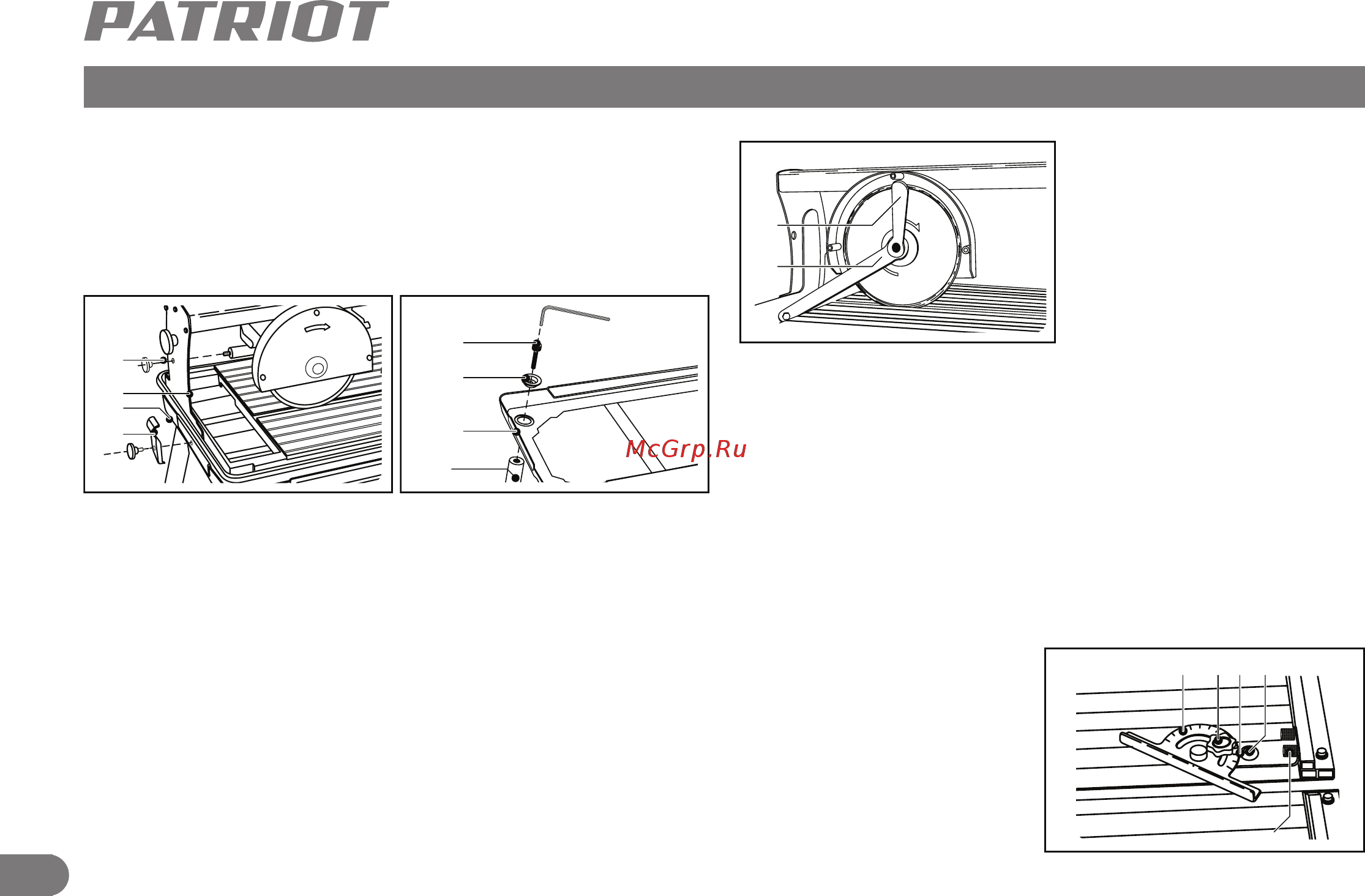

СБОРКА ЭЛЕКТРИЧЕСКОГО ПЛИТКОРЕЗА

ВНИМАНИЕ! Все работы по сборке, замене и регулировке производи-

те только при отключенном от сети изделии.

Извлеките транспортировочный фиксатор двигателя, для чего:

• освободите каретку двигателя, выкрутив винт 5 из направляющей;

• извлеките винт.

Установите (при необходимости) опоры в предназначенные отверстия

основания 15.

Примечание! Вместо установки основания на опоры можно закрепить

его (через указанные отверстия) на опорной поверхности с помощью

крепежных изделий.

Установите основание на ровной горизонтальной поверхности. Регули-

ровкой (вкручиванием/выкручиванием) оснований ножек, добейтесь

устойчивого горизонтального положения.

Установите в основание поддон 4 и закрепите его на основании с помо-

щью скоб 3 и винтов-барашков 2. Установите в поддон само изделие.

На Вашем изделии установлен стандартный алмазный диск. При необ-

ходимости замены диска на новый или соответствующий предстоящей

работе, выполните следующие действия:

• снимите кожух 13 диска, отвер-

нув винты его крепления;

• удерживая вал прилагаемым

ключом 17, ключом 16 отверните

болт крепления диска. Снимите

наружный фланец и заменяемый

диск;

• установите на шпиндель новый

диск или соответствующий пред-

стоящей работе;

Примечание! Направление вращения диска (указано на самом диске)

должно совпадать с направлением вращения шпинделя (указано на за-

щитном кожухе 13).

• установите болт и, с помощью ключей, КРЕПКО затяните прижим-

ную гайку;

• установите на место кожух 13.

ВНИМАНИЕ! Убедитесь в правильности установки диска - он должен

свободно проворачиваться от руки, не касаясь неподвижных частей

изделия.

Установите (при необходимости)

на рабочий стол транспортир 11,

закрепив винтами 21 его крон-

штейн на направляющей с правой

стороны рабочего стола.

11 18 20 19
