ПОДГОТОВКА К РАБОТЕ

На Вашем изделии установлен стандартный диск. При необходимости

установки диска, соответствующего предстоящей работе, замените диск

согласно разделу Сборка.

Регулировка ширины реза:

• отпустите винты 21 фиксации кронштейна транспортира;

• по шкале рабочего стола установите ребро транспортира в соответ-

ствии с шириной отпиливаемой части;

• затяните винты 21.

При необходимости косого пиления, отпустите винт 18 транспортира,

установите необходимый угол и затяните винт фиксации.

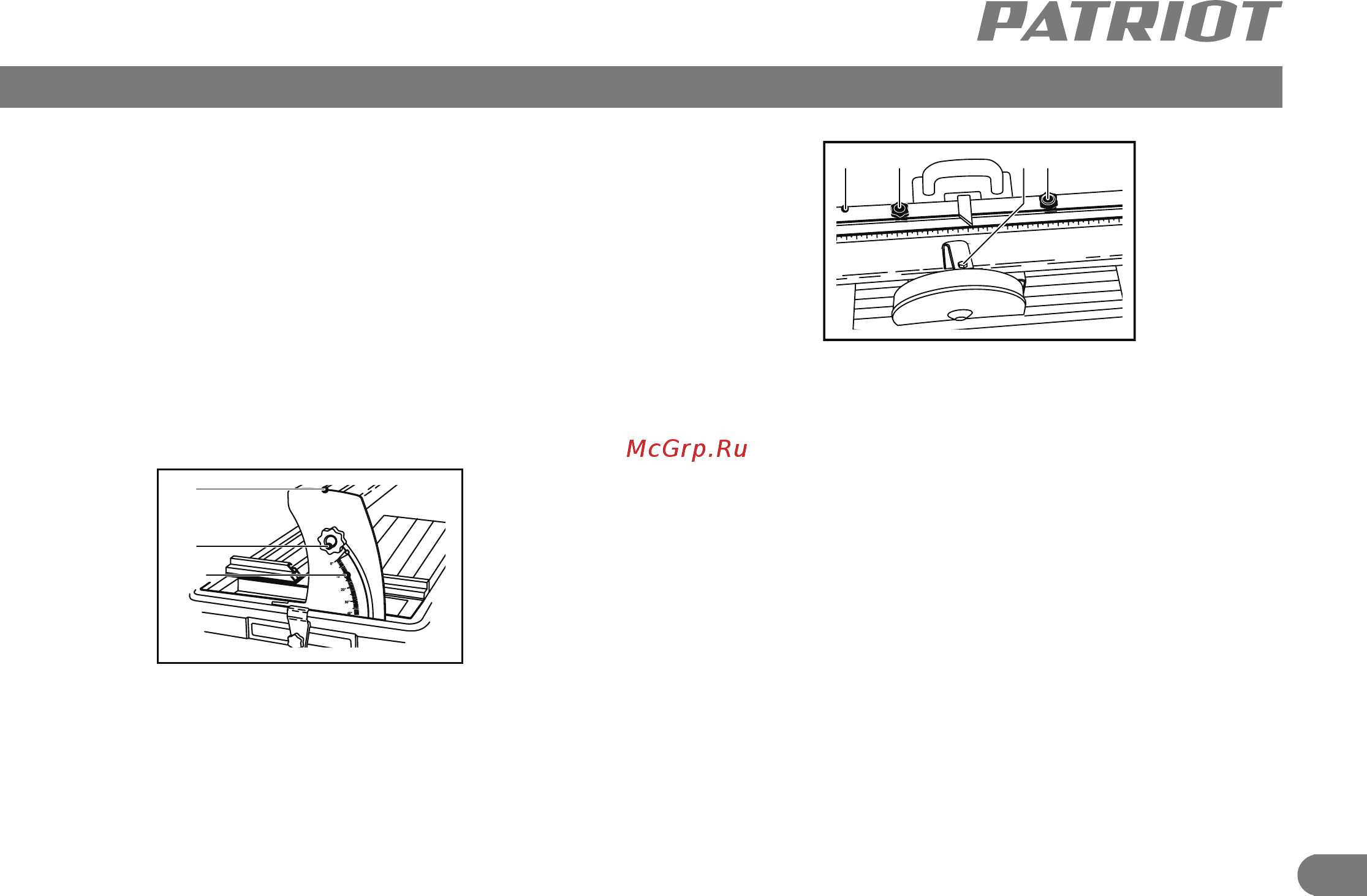

При необходимости пиления заготовки с наклоном под углом до 45 гра-

дусов:

• отпустите винты-барашки 6 фиксации наклона головки диска (с обе-

их сторон направляющей 8);

• установите по шкале 22 (на левой стойке направляющей 8) указате-

ля требуемый угол распила;

• зафиксируйте наклон диска винтами 6.

При необходимости ограничения длины пропила выполните следующие

действия:

• отпустите винты-барашки 23 ограничителей хода головки диска;

• отрегулируйте их положение в соответствии с необходимой длиной

пропила;

• зафиксируйте положение ограничителей, затянув винты-барашки.

При необходимости пиления плитки 60х60 см выполните следующие

действия:

• отпустите болт 26 и, придерживая головку за рукоятку, дайте ей под-

няться;

• далее, при пилении, сначала опустите до конца головку, затем на-

чинайте протяжку диска.

Заполните поддон 4 водой так, чтобы заборная часть насоса была полно-

стью погружена в воду.

Примечание! Насос включается в работу автоматически и в отсутствие

расхода воды может выйти из строя. Кроме того, при резании плитки об-

разуется пыль в больших количествах, которая в отсутствии смачивания

места реза может привести к попаданию пыли в органы дыхания и глаза.

Подготовьтесь к работе:

• приготовьте и наденьте средства защиты (очки, перчатки, наушни-

ки);
