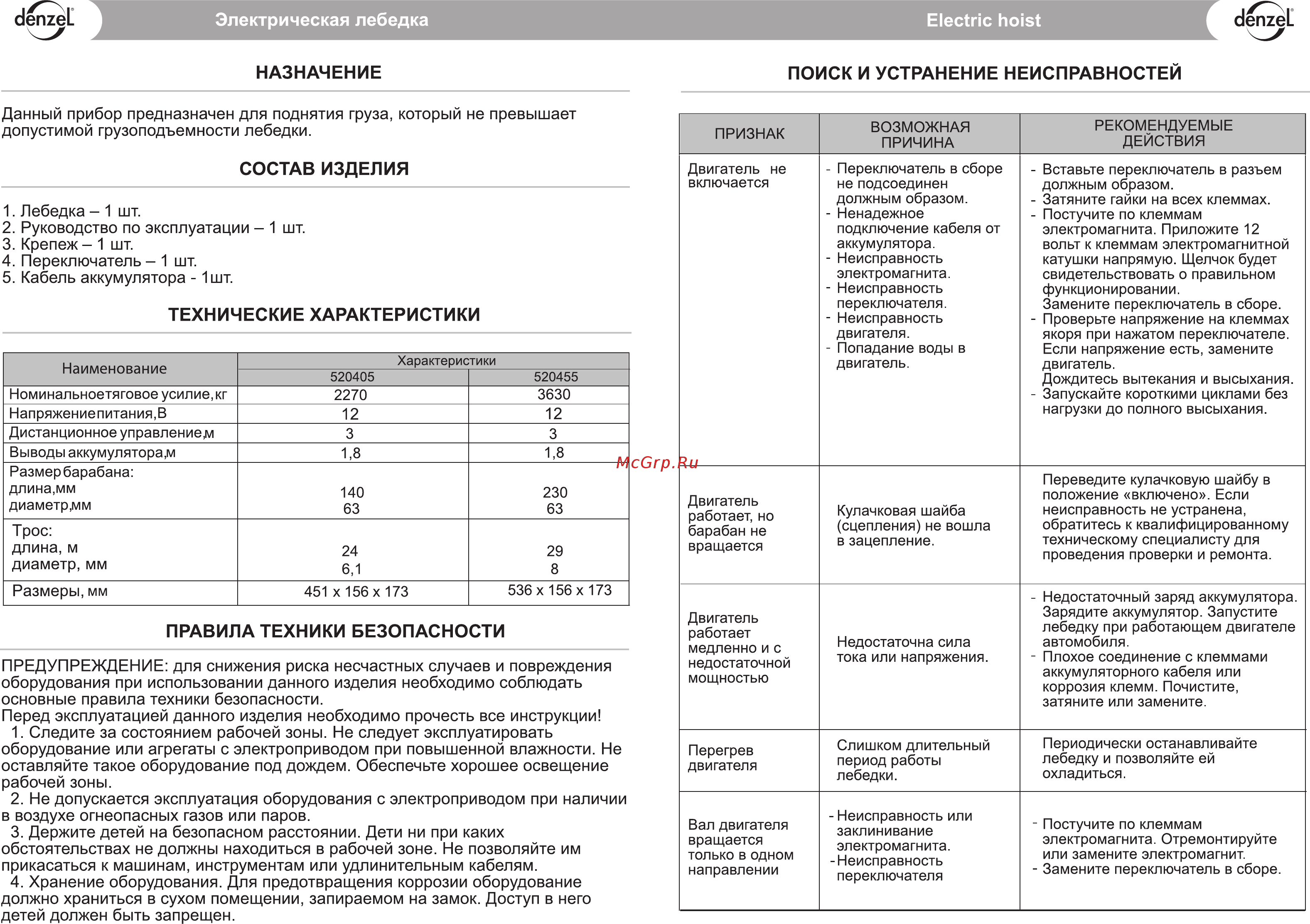

dênzeL Электрическая лебедка НАЗНАЧЕНИЕ ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Данный прибор предназначен для поднятия груза который не превышает допустимой грузоподъемности лебедки ПРИЗНАК Двигатель не включается СОСТАВ ИЗДЕЛИЯ 1 Лебедка 1 шт 2 Руководство по эксплуатации 1 шт 3 Крепеж 1 шт 4 Переключатель 1 шт 5 Кабель аккумулятора 1шт ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование Номинальноетяговое усилие кг Напряжениепитания В Дистанционное управлением Выводы аккумуляторам Размербарабана длина мм диаметр мм Трос длина м диаметр мм Размеры мм dênzeL Electric hoist Характеристики 520405 520455 2270 3630 12 12 3 1 8 3 1 8 140 63 230 63 24 6 1 451 X 156 X 173 29 8 536 X 156 X 173 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ для снижения риска несчастных случаев и повреждения оборудования при использовании данного изделия необходимо соблюдать основные правила техники безопасности Перед эксплуатацией данного изделия необходимо прочесть все инструкции 1 Следите за состоянием рабочей зоны Не следует эксплуатировать оборудование или агрегаты с электроприводом при повышенной влажности Не оставляйте такое оборудование под дождем Обеспечьте хорошее освещение рабочей зоны 2 Не допускается эксплуатация оборудования с электроприводом при наличии в воздухе огнеопасных газов или паров 3 Держите детей на безопасном расстоянии Дети ни при каких обстоятельствах не должны находиться в рабочей зоне Не позволяйте им прикасаться к машинам инструментам или удлинительным кабелям 4 Хранение оборудования Для предотвращения коррозии оборудование должно храниться в сухом помещении запираемом на замок Доступ в него детей должен быть запрещен Двигатель работает но барабан не вращается ВОЗМОЖНАЯ ПРИЧИНА Переключатель в сборе не подсоединен должным образом Ненадежное подключение кабеля от аккумулятора Неисправность электромагнита Неисправность переключателя Неисправность двигателя Попадание воды в двигатель Кулачковая шайба сцепления не вошла в зацепление Двигатель работает медленно и с недостаточной мощностью Недостаточна сила тока или напряжения Перегрев двигателя Слишком длительный период работы лебедки Вал двигателя вращается только в одном направлении Неисправность или заклинивание электромагнита Неисправность переключателя РЕКОМЕНДУЕМЫЕ ДЕЙСТВИЯ Вставьте переключатель в разъем должным образом Затяните гайки на всех клеммах Постучите по клеммам электромагнита Приложите 12 вольт к клеммам электромагнитной катушки напрямую Щелчок будет свидетельствовать о правильном функционировании Замените переключатель в сборе Проверьте напряжение на клеммах якоря при нажатом переключателе Если напряжение есть замените двигатель Дождитесь вытекания и высыхания Запускайте короткими циклами без нагрузки до полного высыхания Переведите кулачковую шайбу в положение включено Если неисправность не устранена обратитесь к квалифицированному техническому специалисту для проведения проверки и ремонта Недостаточный заряд аккумулятора Зарядите аккумулятор Запустите лебедку при работающем двигателе автомобиля Плохое соединение с клеммами аккумуляторного кабеля или коррозия клемм Почистите затяните или замените Периодически останавливайте лебедку и позволяйте ей охладиться Постучите по клеммам электромагнита Отремонтируйте или замените электромагнит Замените переключатель в сборе
