Supra SFD-107U [3/16] Порядок установки и извле чения проигрывателя

Руководство по эксплуатации

ПОРЯДОК УстАнОвКи и иЗвЛе-

ЧениЯ ПРОиГРывАтеЛЯ

- Перед началом подключения убедитесь, что напряже-

ние в вашем автомобиле соответствует 14,4В., постоян-

ного тока с минусом на корпусе.

- Отключите «–» клемму аккумулятора перед началом

установки для снижения вероятности повреждения

аппарата и предотвращения короткого замыкания при

подключении.

- Убедитесь, что подсоединения цветных проводов про-

изведены в соответствии со схемой. Неправильное

подсоединение может вывести из строя ресивер (при-

вести к сбоям в работе) или повредить электрическую

систему автомобиля.

- Перед тем, как окончательно установить ресивер, под-

ключите электропроводку временно и убедитесь, что

аппарат и вся аудио система работают должным обра-

зом.

- Для правильной установки используйте только ком-

плектующие, поставляемые с аппаратом. Использова-

ние других комплектующих может повлечь за собой

неисправность.

- Проконсультируйтесь с вашим дилером, если для

установки необходимо просверлить отверстия или про-

извести другие изменения в автомобиле.

- Установите ресивер, таким образом, чтобы он не ме-

шал водителю и не повредил пассажира в случае вне-

запной остановки.1

- Угол наклона передней стороны ресивера не должен

превышать 30

- Не устанавливайте ресивер в местах попадания пря-

мых солнечных лучей или горячего воздуха из отопите-

ля, а так же в запыленных и загрязненных местах и ме-

стах с сильной вибрацией.

ПОРЯДОК УстАнОвКи АППАРАтА

Существуют 2 метода установки: Стандартный мон-

таж на передней панели и установка с помощью

кронштейнов.

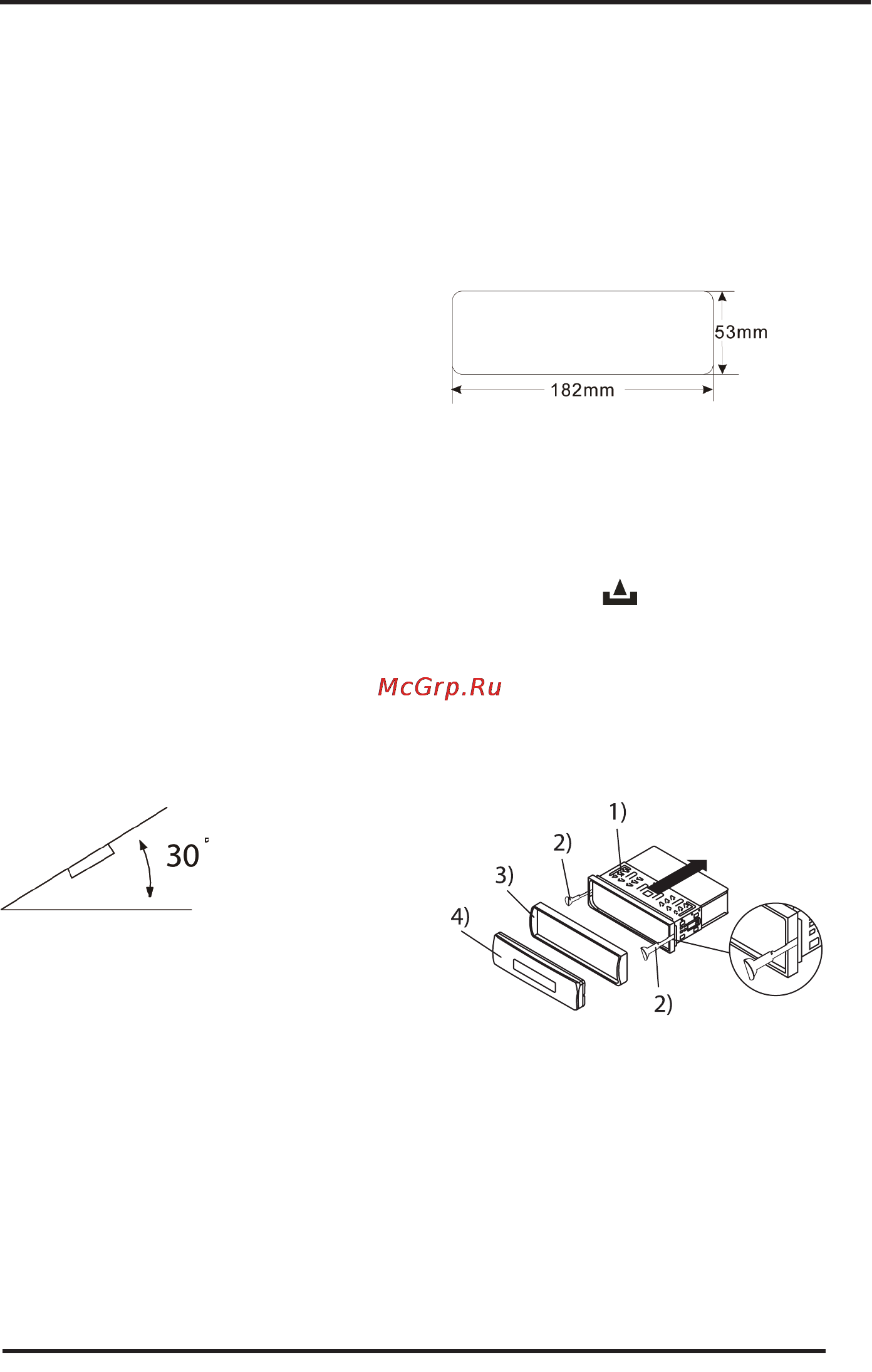

ФРОнтАЛьный мОнтАж (метОД 1)

Для правильной установки устройства отсек прибор-

ной панели должен соответствовать следующим

размерам:

Перед началом установки устройства проверьте пра-

вильность всех подсоединений.

1. Убедитесь, что зажигание выключено. Отсоедините

провод от «-» клеммы аккумулятора автомобиля.

2. Отсоедините провода и антенну (если она использо-

валась для пробного включения).

3. Нажмите кнопку на передней панели и извле-

ките съемную панель (см. раздел Установка и снятие

передней панели).

4. Снимите обрамление.

5. Вставьте до упора ключи, входящие в комплект по-

ставки ресивера, в пазы на боковых поверхностях

передней панели. Извлеките ресивер из монтажной

рамы.

1) Монтажная рама

2) Ключи

3) Обрамление

4) Передняя панель

6. Вставьте монтажную раму (без ресивера) в отсек при-

борной панели и отогните «язычки» при помощи

отвертки. Не все «язычки» подходят под размер

приборной панели автомобиля, выберите наиболее

подходящие.
