4

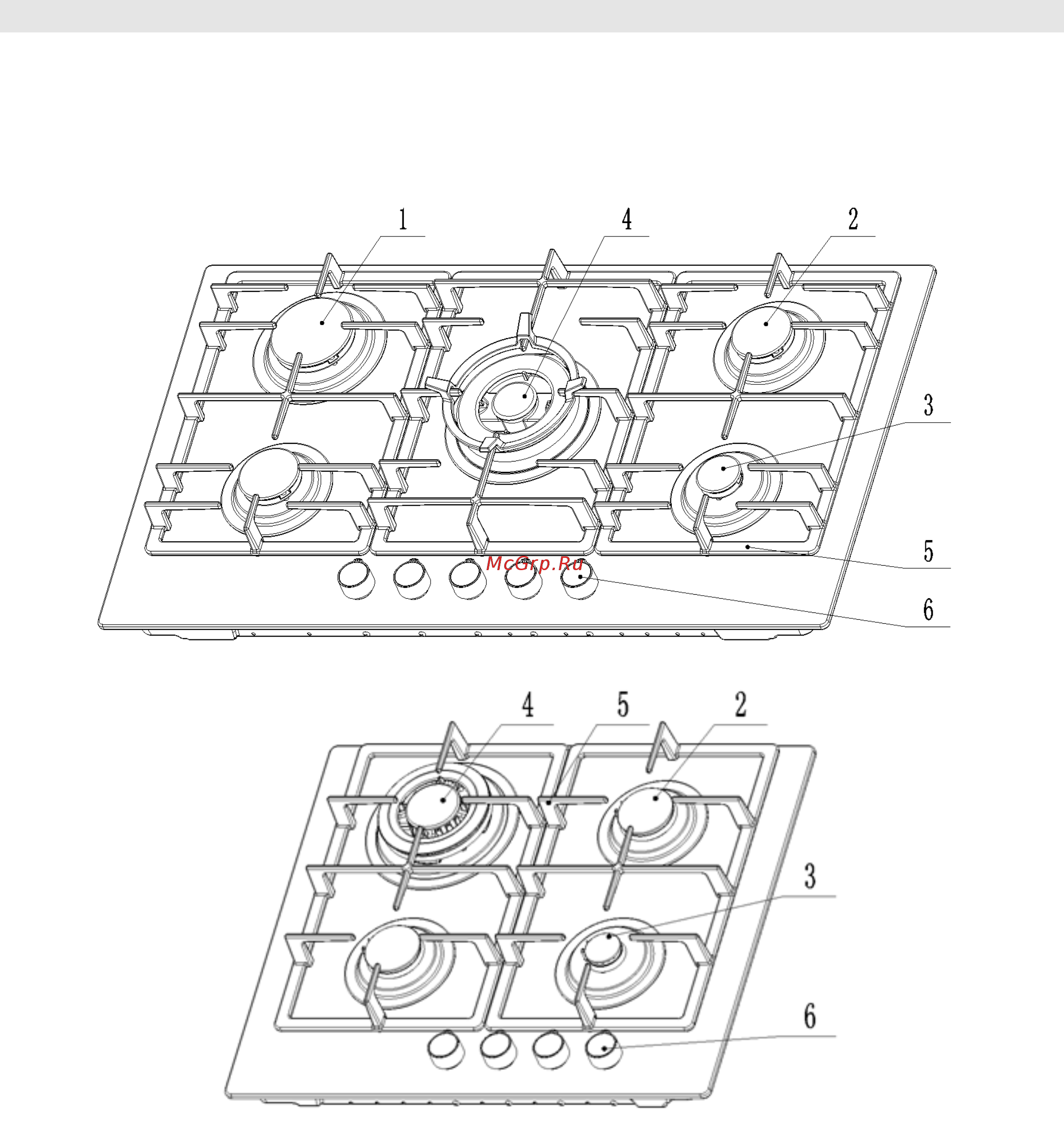

2. ОПИСАНИЕ ПРИБОРА
1. Мощная газовая конфорка (R) 3,00 кВт
2. Стандартная газовая конфорка (SR) 1,75 кВт
3. Экономичная газовая конфорка (Aux) 1,00 кВт
4. Мощная газовая конфорка с трехпламенной системой нагрева (UR-3c) 3,80 кВт
5. Решетка для посуды
6. Переключатель газовой конфорки
GS 90.0 G
GS 60.2 G
Внимание:
Решетки для посуды одинаковы по размеру; убедитесь, что они расположены правильно согласно диаметру
конфорок!
ПРЕДУПРЕЖДЕНИЯ:
Чтобы избежать утечки газа, любая искусственная расшатанность или ненадлежащая фиксация боковых шурупов с
внутренним шестигранником запрещена!
