9
Помните, что подключение газа на входе в прибор имеет наружную цилиндрическую резьбу 1/2 в соответствии с
нормами ISO 228-1.
Когда прибор подключается к магистральному газу, его подключение производится с помощью:
⇒ гибкого, бесшовного шланга из нержавеющей стали, длина которого не превышает 2 метров, и уплотнителя в
соответствии с действующими нормами и правилами. Примечание: Убедитесь, что шланг не соприкасается с подвижными
частями предмета мебели, в который встроена варочная панель, например, с выдвижными ящиками, не пережимается и
не перегибается.
⇒ жесткой стальной трубы в соответствии с действующими нормами и правилами, соединения которой должны быть
сделаны с помощью резьбовых фитингов в соответствии со стандартом ISO 7/1. Применение пакли с подходящим
силиконом или тефлоновой ленты в качестве герметика не допускается.
⇒ медной трубы в соответствии с действующими нормами и правилами, соединения которой должны быть выполнены с
использованием герметичных фитингов в соответствии с действующими нормами и правилами.
Когда прибор, оснащенный газовым редуктором в соответствии со стандартом EN 12864, подключается к газовому
баллону, его подключение производится с помощью:
⇒ гибкого, бесшовного шланга из нержавеющей стали, длина которого не превышает 2 метров, и уплотнителя в
соответствии с действующими нормами и правилами. Примечание: Убедитесь, что шланг не соприкасается с подвижными
частями предмета мебели, в который встроена варочная панель, например, с выдвижными ящиками, не пережимается и
не перегибается. Рекомендуется крепление специального адаптера для гибкий шланг, который можно легко найти в
магазине, чтобы облегчить подключение шланга газового редуктора к баллону.
Во всяком случае, шланг, соединяющий прибор с газоснабжением, должен иметь плавные изгибы, а резиновая прокладка,
устанавливаемая пользователем для предотвращения утечки газа между впускным патрубком газового прибора и
соединительным шлангом должна соответствовать стандарту EN 549 (обратитесь в авторизованную сервисную службу или в
магазин, где вы приобрели прибор).
ВНИМАНИЕ!
Проводите соединение, избегая любой вид воздействия на прибор.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подключение прибора к электрической сети должно проводиться с соблюдением всех местных нормативов и
действующих законов.
Перед подключением прибора проверьте:
• соответствуют ли параметры электрической сети (сила электрического тока в амперах) максимальной мощности прибора,
указанной на идентификационной табличке в нижней части корпуса прибора;
• заземлена ли розетка в соответствии с действующим законодательством. Производитель не несет ответственности за
последствия ненадлежащего подключения прибора.
Когда прибор подключается к электричеству при помощи розетки:

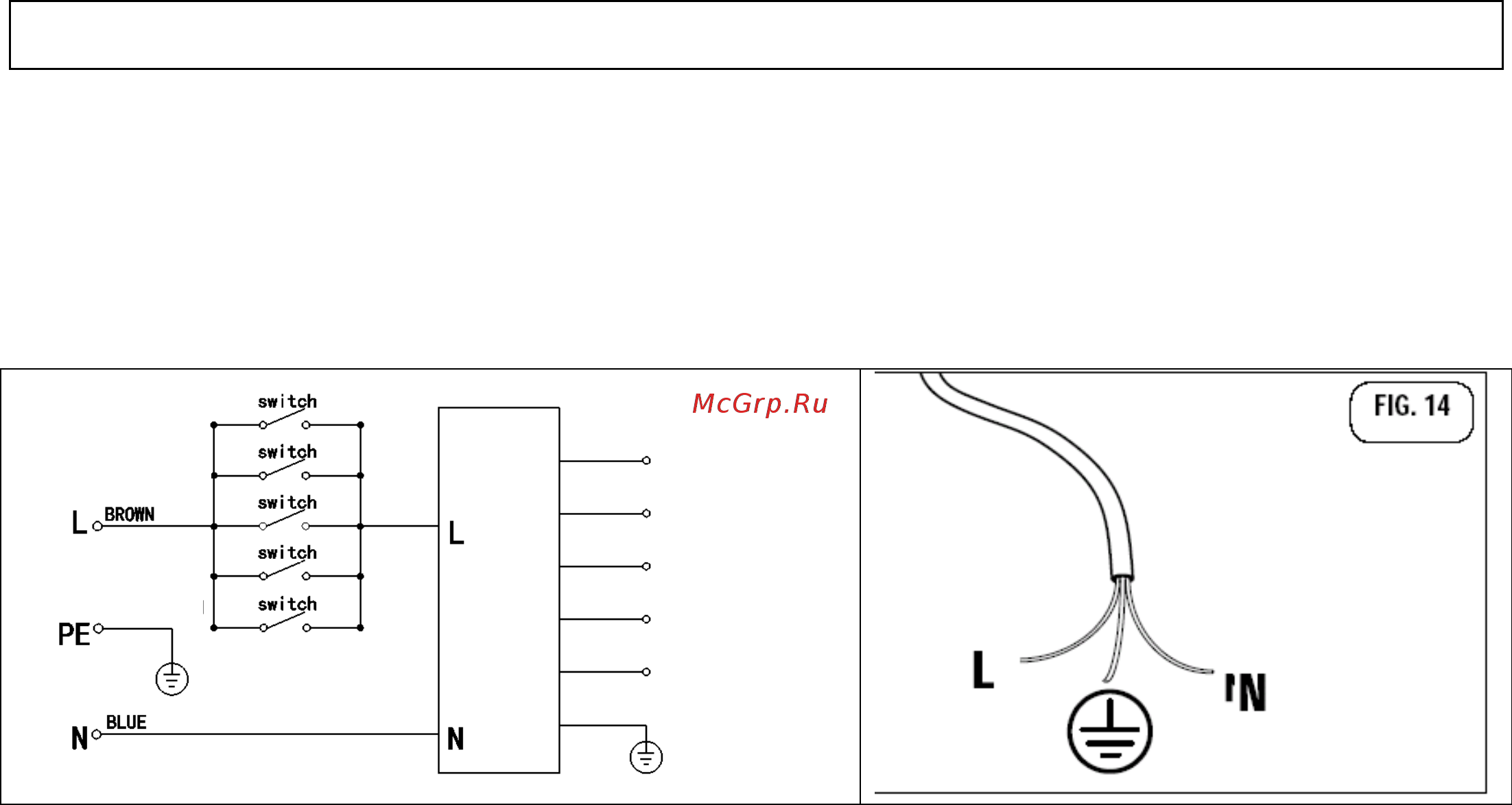

• Установите на сетевой кабель (С) стандартную вилку (если таковая не входит в комплект поставки прибора – Рис. 13),
подходящую для данного прибора (см. идентификационную табличку). Соедините провода в соответствии со схемой
ниже, помните, что провод заземления всегда должен быть длиннее проводов L и N (Рис. 14).
Буква L (фаза) = коричневый провод.
Буква N (нейтраль) = синий провод.
Символ (заземление) = желто-зеленый провод.
• Кабель должен быть расположен таким образом, чтобы ни одна его часть не соприкасалась с поверхностями,
достигающими температуру более 75°С.
• Никогда не используйте адаптеры или редукторы, так как они могут привести к опасному перегреву.
• Розетка должна быть доступна после подключения.
Когда прибор включается непосредственно в сеть электропитания:
• Предусмотрите мультиполярное размыкающее устройство между прибором и основной проводкой. Параметры данного
устройства должны соответствовать существующим нормам, минимальное расстояние между контактами 3 мм.
• Помните, что заземление не должно нарушаться размыкающим устройством.
• Для максимальной безопасности электрическое соединение можно также защитить при помощи сверхчувствительного
дифференциального размыкателя.
Запальный штифт
Запальный штифт
Запальный штифт
Запальный штифт
Запальный штифт
КОРОБКА ЗАЖИГАНИЯ
КОРИЧНЕВЫЙ
ЖЕЛТО-ЗЕЛЕНЫЙ
СИНИЙ
