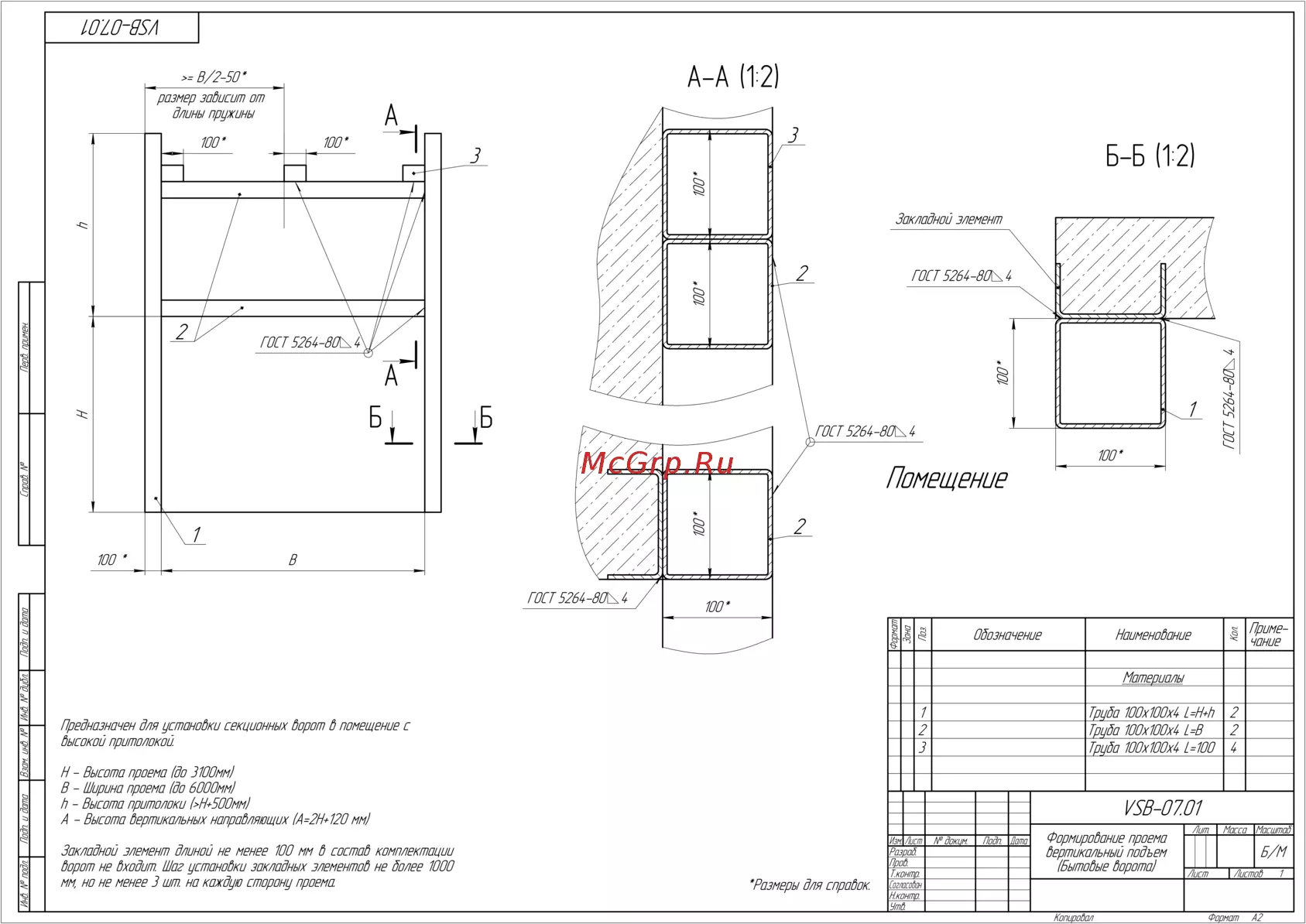

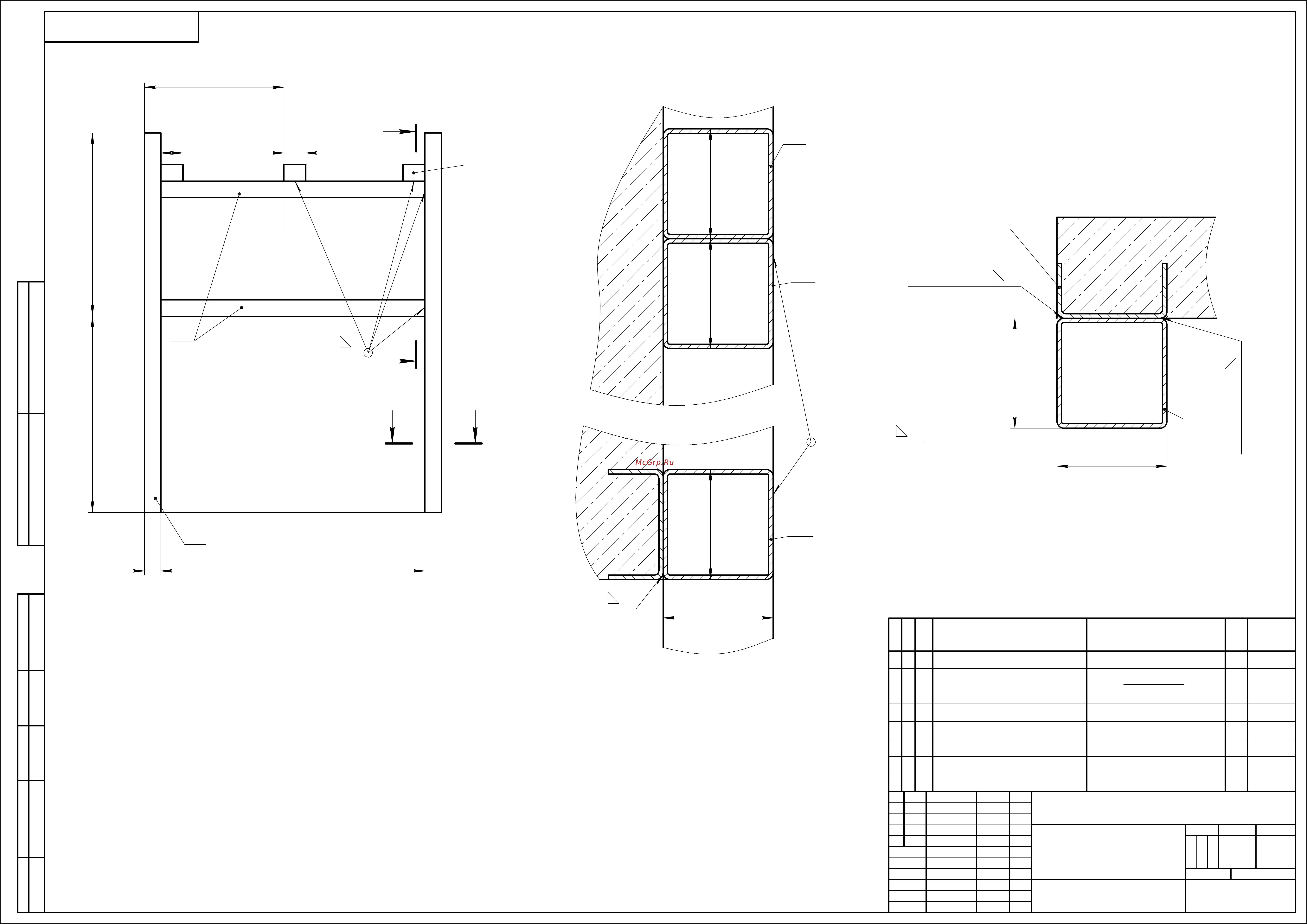

Формирование проема
вертикальный подъем
(Бытовые ворота)
VSB-07.01
Согласован
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.
VSB-07.01
Копировал Формат A2
Предназначен для установки секционных ворот в помещение с
высокой притолокой.
H - Высота проема (до 3100мм)
B - Ширина проема (до 6000мм)
h - Выcота притолоки (>H+500мм)
А - Высота вертикальных направляющих (A=2H+120 мм)
Закладной элемент длиной не менее 100 мм в состав комплектации
ворот не входит. Шаг установки закладных элементов не более 1000
мм, но не менее 3 шт. на каждую сторону проема.
Материалы
1 Труба 100х100х4 L=H+h 2
2 Труба 100х100х4 L=B 2
3 Труба 100х100х4 L=100 4
Формат
Зона
Поз.
Обозначение Наименование
Кол.
Приме-
чание
