DoorHan Сдвижные ворота Чертеж - Фрагменты онлайн

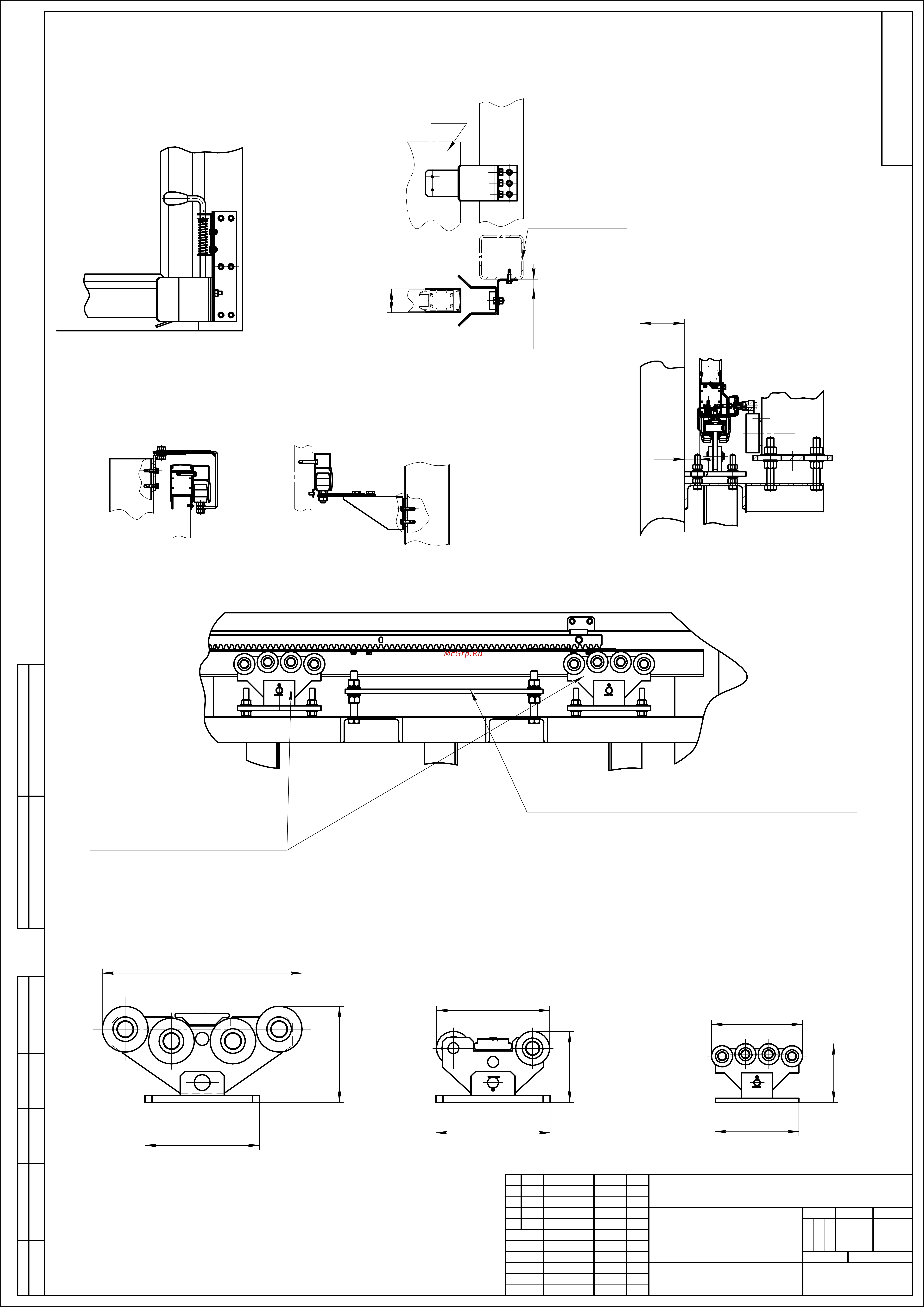

Схема крепления привода
35
100
20 ... 35
Навесной столб
проема
54*
Щит
Пластина крепления привода
Опоры роликовые
260
Опора роликовая для
балки 138х144х6
133,5
Опора роликовая
для балки 71х60х3,5
454
207
190
161,5
260
257
Опора роликовая
для балки 95х88х5
218,5
Ловитель нижний с
задвижкой
Направляющие устройства
Ловитель верхний
Схема крепления привода
35
100
20 ... 35
Навесной столб
проема
54*
Щит
Пластина крепления привода
Опоры роликовые
260
Опора роликовая для
балки 138х144х6
133,5
Опора роликовая
для балки 71х60х3,5
454
207
190
161,5
260
257
Опора роликовая
для балки 95х88х5
218,5
Ловитель нижний с
задвижкой
Направляющие устройства
Ловитель верхний
Масса Масштаб
Изм.
Лист
№ докум. Подп.
Дата
Лит.
Разраб.
Пров.
Т.контр. Лист Листов
Н.контр.
Утв.
1:5
1
DHS.FF.04
Фрагменты
Мильников
24.12.09
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.
DHS.FF.04
Копировал Формат A2
