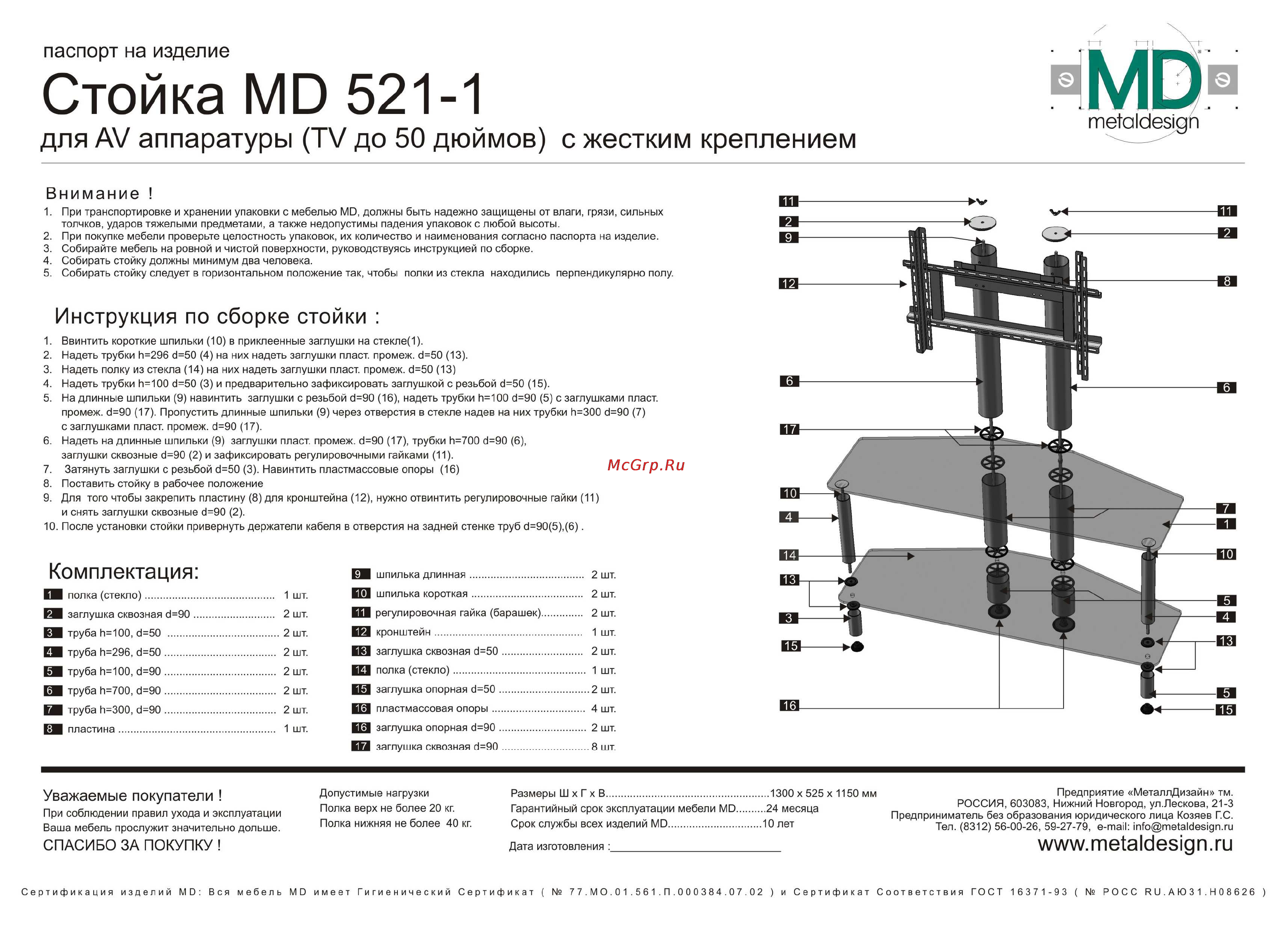

паспорт на изделие Стойка MD 521 1 для AV аппаратуры TV до 50 дюймов с жестким креплением metoldesh Внимание 1 При транспортировке и хранении упаковки с мебелью МО должны быть надежно защищены от влаги грязи сильных толчков ударов тяжелыми предметами а также недопустимы падения упаковок с любой высоты 2 При покупке мебели проверьте целостность упаковок их количество и наименования согласно паспорта на изделие 3 Собирайте мебель на ровной и чистой поверхности руководствуясь инструкцией по сборке 4 Собирать стойку должны минимум два человека 5 Собирать стойку следует в горизонтальном положение так чтобы полки из стекла находились перпендикулярно полу Инструкция по сборке стойки 1 Ввинтить короткие шпильки 10 в приклеенные заглушки на стекле 1 2 Надеть трубки И 296 6 50 4 на них надеть заглушки пласт промеж 6 50 13 3 Надеть полку из стекла 14 на них надеть заглушки пласт промеж 6 50 13 4 Надеть трубки Ь 100 6 50 3 и предварительно зафиксировать заглушкой с резьбой 6 50 15 5 На длинные шпильки 9 навинтить заглушки с резьбой 6 90 16 надеть трубки И 100 6 90 5 с заглушками пласт промеж 6 90 17 Пропустить длинные шпильки 9 через отверстия в стекле надев на них трубки И 300 6 90 7 с заглушками пласт промеж 6 90 17 6 Надеть на длинные шпильки 9 заглушки пласт промеж 6 90 17 трубки И 700 6 90 6 заглушки сквозные 6 90 2 и зафиксировать регулировочными гайками 11 7 Затянуть заглушки с резьбой 6 50 3 Навинтить пластмассовые опоры 16 8 Поставить стойку в рабочее положение 9 Для того чтобы закрепить пластину 8 для кронштейна 12 нужно отвинтить регулировочные гайки 11 и снять заглушки сквозные 6 90 2 10 После установки стойки привернуть держатели кабеля в отверстия на задней стенке труб 6 90 5 6 Комплектация ЕВ полка стекло 1шт 14 заглушка сквозная 6 90 2шт НИ труба И 100 6 50 2шт ЕМ труба И 296 6 50 2шт 14 труба И 100 6 90 2шт 14 труба И 700 6 90 2шт ИВ труба И 300 6 90 2шт ЕВ пластина 1шт ЕВ шпилька длинная 2шт ИМ шпилька короткая 2шт ИИ регулировочная гайка барашек 2 шт га кронштейн 1шт ИМ заглушка сквозная 6 50 2шт ш полка стекло 1шт ш заглушка опорная 6 50 2шт ИМ пластмассовая опоры 4шт ЕН заглушка опорная 6 90 2шт Ш заглушка сквозная 6 90 8шт Уважаемые покупатели При соблюдении правил ухода и эксплуатации Ваша мебель прослужит значительно дольше СПАСИБО ЗА ПОКУПКУ Допустимые нагрузки Полка верх не более 20 кг Полка нижняя не более 40 кг Предприятие МеталлДизайн тм Размеры LU х Г х В 1300 х 525 х 1150 мм РОССИЯ 603083 Нижний Новгород ул Лескова 21 3 Гарантийный срок эксплуатации мебели MD 24 месяца Предприниматель без образования юридического лица Козяев Г С Срок службы всех изделий MD 10 лет Тел 8312 56 00 26 59 27 79 e mail info metal6esign ru Дата изготовления ____________________________ Сертификация изделий МО Вся мебель МО имеет Гигиенический Сертификат 77 МО 01 561 П 000384 07 02 и Сертификат Соответствия ГОСТ 16371 93 РОСС Ри АЮ31 Н08626 www metal6esign ru
