Установка

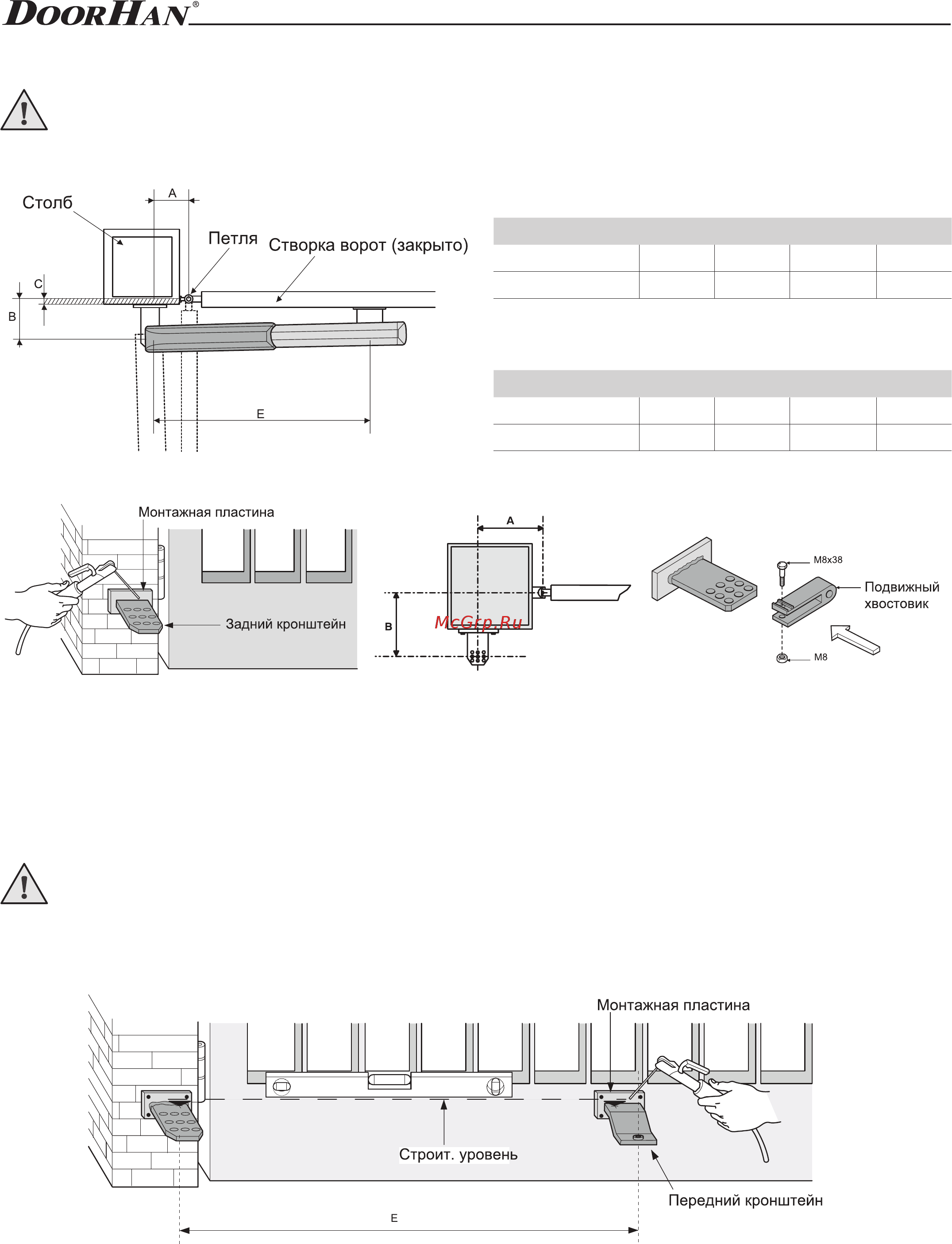

4.3. ОТКРЫВАНИЕ ВОРОТ ВНУТРЬ

ВНИМАНИЕ! Необходимо убедиться, что размер С не больше, чем указано в таблице. Если размер С больше, не-

обходимо доработать столб до указанных размеров.

Угол открытия, ° A, мм B, мм C

макс

, мм D, мм

90 130 130 60 720

120 130 110 50 720

Угол открытия, ° A, мм B, мм C

макс

мм D, мм

90 200 200 120 920

120 200 140 70 920

Swing-5000

Swing-3000

1) Закрепите задний кронштейн с соответствующей крепежной пластиной на столбе, как показано на рисунке

выше, соблюдая размеры A и B, а именно расстояние между осями центрального отверстия кронштейна и стержня

петли ворот. Задний кронштейн имеет несколько отверстий, которые облегчают установку привода, а также дают воз-

можность изменять угол открывания ворот. В зависимости от положения петель ворот можно удлинить или укоротить

задний кронш тейн.

ВНИМАНИЕ! С увеличением размера B уменьшается угол открывания ворот и угловая скорость движения створ-

ки, при этом возрастает линейное усилие привода. При увеличении размера А увеличивается угол открывания

ворот, угловая скорость створки, а также линейное усилие привода.

2) Установите стальной хвостовик и нанесите нейтральную смазку на все детали.

3) При закрытых воротах установите монтажную пластину на створку ворот. Убедитесь, что передний кронштейн

установлен горизонтально на одном уровне с задним и выдержан размер D.
