ОПИСАНИЕ ЭЛЕКТРОПРИВОДА RS 230/12M
RollHan – внутривальный осевой привод для рольворот.
Предназначен для неинтенсивного использования:
• интенсивность 20%
• непрерывное время работы: 4 минуты (до срабатывания термоза-
щиты и временного отключения привода).
Вращающий момент и параметры каждой модели указаны на этикетке
привода. Проверьте соответствие технических характеристик привода к
весу полотна. В комплект привода DoorHan входят два адаптера (для сое-
динения с валом) и набор крепежных элементов. Для управления приво-
дом необходимо использовать двухполярные выключатели или дополни-
тельные блоки управления.
Список возможных аксессуаров находится в каталоге DoorHan.
МОНТАЖ
Подготовка привода:
• насадить на привод внутренний (пластиковый) адаптер, совме-
стив шлицы кольца на приводе и шлицы на адаптере;
• в шпоночный паз вала привода установить шпонку;
• насадить внешний адаптер, совместив шлиц со шпонкой;
ВНИМАНИЕ: Не допускается забивание адаптера на вал привода.
• зафиксировать внешний адаптер обжимным кольцом;
КРЕПЛЕНИЕ К ВАЛУ:
• пометить 4 грани октогонального вала, в которые будут вкручены
крепежные болты.
• вставить привод внутрь вала таким образом, чтобы сдвоенные
рёбра жёсткости.
• на внешнем адаптере совпали с ранее отмеченной гранью вала
(см. рис.3);
• плотно совместив вал с приводом, закрутить крепежные болты
для внешнего адаптера (см. рис.3) и 2 самореза как показано на
рис.2 для внутреннего адаптера.
Привод
Крутящий
момент, Нм
Скорость
вращения,
об/мн
Диаметр
трубы, мм
Напряжения
питания, В
Мощность, Вт Длина, мм
Обороты
концевика
Непрерывное
время
работы, мин
Класс защиты
привода
RS230/12M 230 12 92 220 602 526 30 4 IP44
ТЕХНИЧЕСКАЯ ИНСТРУКЦИЯ
ЭЛЕКТРОПРИВОДА RS 230/12M

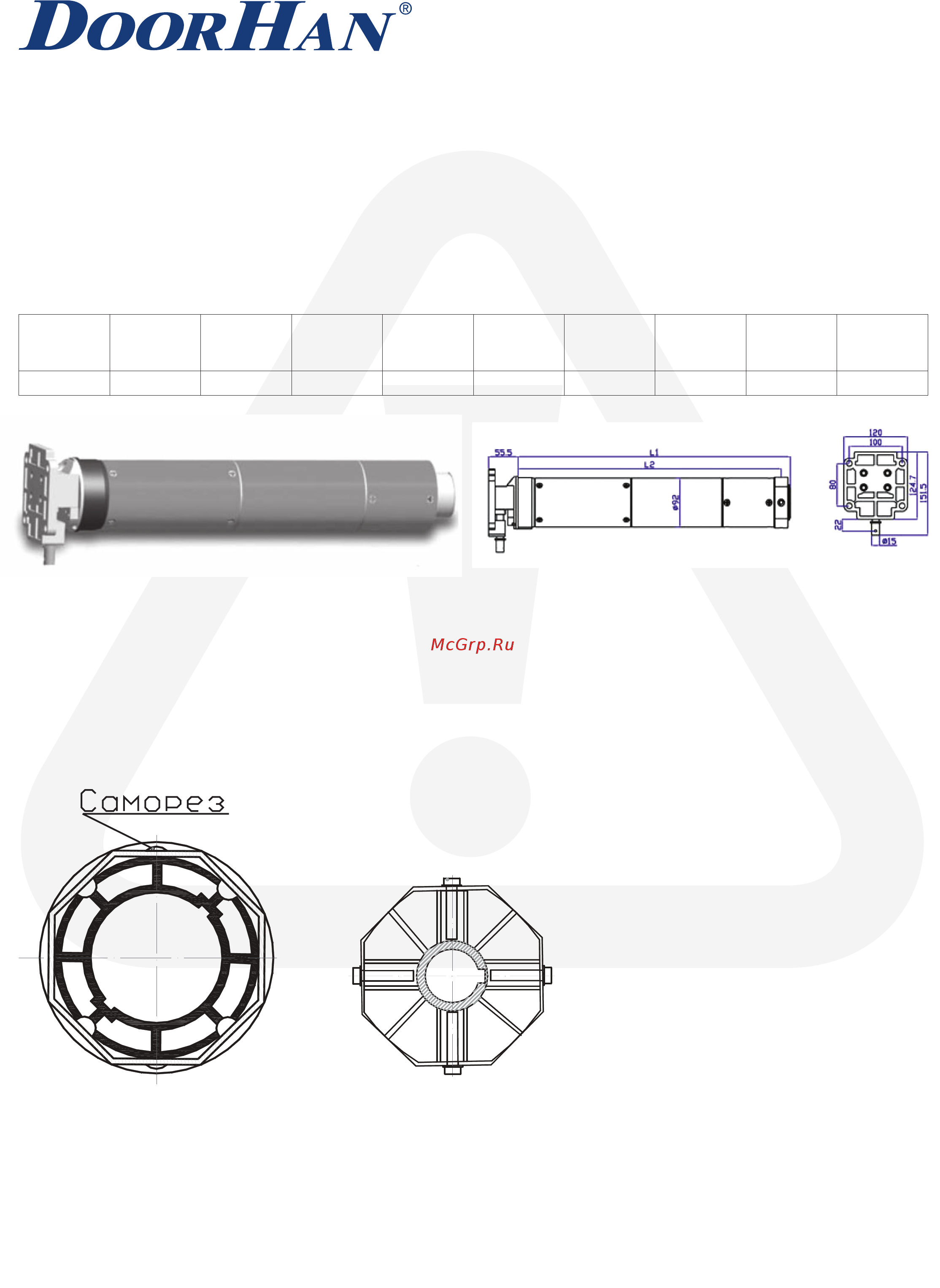

Рис. 1. Технические характеристики. Электропривод для вала RV102 (серия 92)
Рис.2. Крепление внутреннего адаптера Рис.3. Крепление внешнего адаптера
ВНИМАНИЕ:
Внутренний (пластиковый) адаптер крепится к валу
2 саморезами. Для предотвращения повреждения при-
вода при креплении внутреннего адаптера необходимо
использовать короткие саморезы.
За дополнительной информацией обращайтесь к менеджерам отдела по работе с дилерами
