DoorHan RS50/12L [2/2] Техническая инструкция электропривода rs 230 12m

ТЕХНИЧЕСКАЯ ИНСТРУКЦИЯ

ЭЛЕКТРОПРИВОДА RS 230/12M

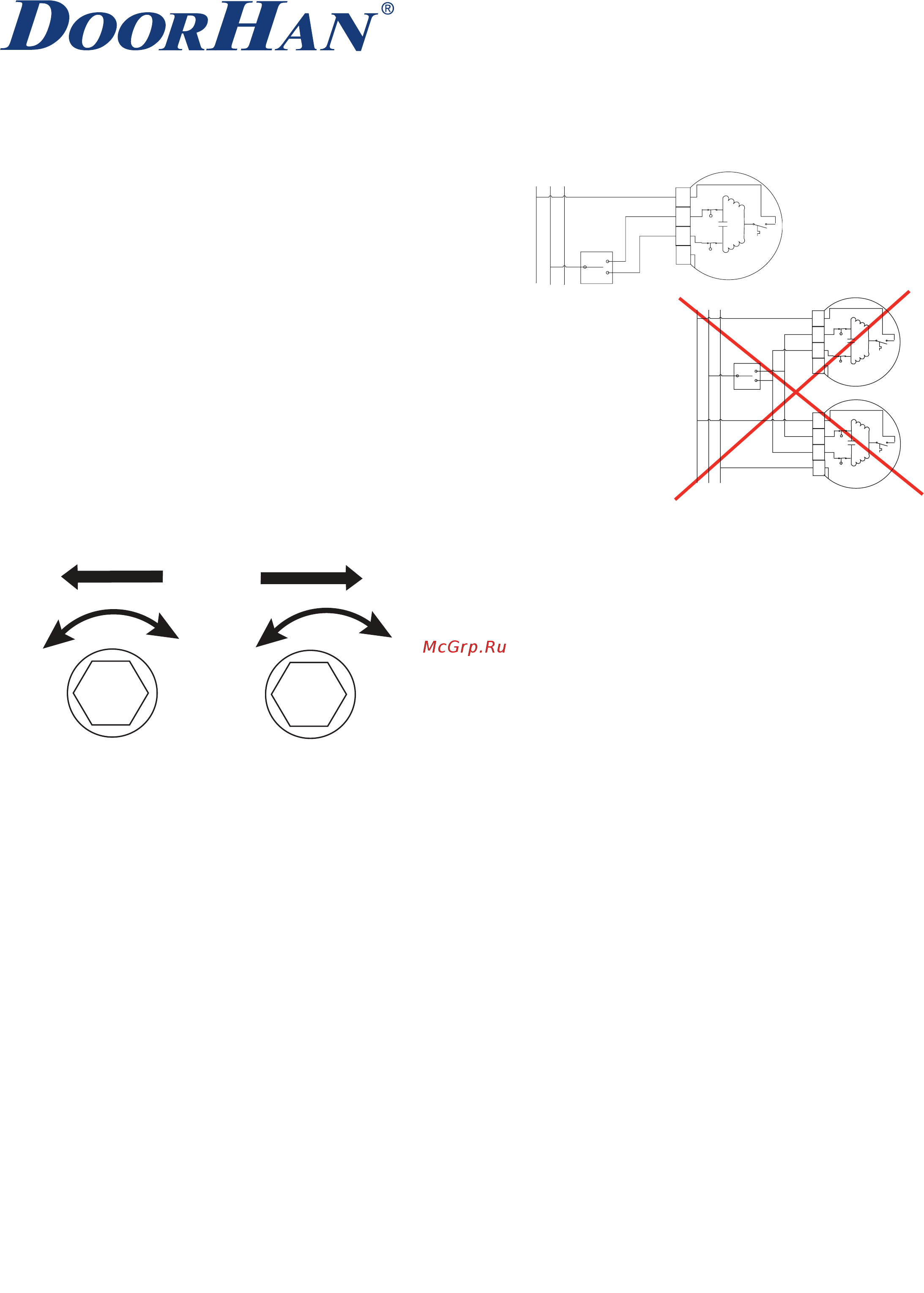

Рис. 6. Настройка концевых выключателей

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ (Рис. 5)

Описание:

• Привод RollHan поставляется с заводской установкой концевых выклю-

чателей, обеспечивающей два оборота выходного вала в обоих направ-

лениях.

• Поворачивая винты против часовой стрелки (откручивая), вы увеличи-

ваете обороты двигателя (увеличиваете пройденный путь полотна).

• Поворачивая винты по часовой стрелки (закручивая), вы уменьшаете

обороты двигателя (уменьшаете пройденный путь полотна).

ВНИМАНИЕ: Направление вращения привода указывают стрелки 1 и 2 на

блоке концевых выключателей электропривода (Рис.6).

Стрелки 1 и 2 указывают направление вращения, контролируемое каждым настроечным винтом. Стрелки A и B обозначают направление враще-

ния винта для увеличения (+) или уменьшения (-) числа оборотов выходного вала контролируемое концевым выключателем.

ВНИМАНИЕ: Указанная последовательность настройки концевых выключателей действительна для установки привода с левой и с правой сторон.

1. После установки привода DoorHan и перед подсоединением к валу полотна рольставни, запустите привод RollHan в направлении закрытия до

его остановки.

ВНИМАНИЕ: Проверьте правильность направления вращения.

2. Продолжая подачу питания, поверните нижний винт против часовой стрелки (+) таким образом, чтобы вал достиг удобной позиции для под-

соединения полотна рольставни.

3. После соединения вала с полотном рольставни вращая нижний винт по или против часовой стрелки, добейтесь правильной установки «закры-

того» положения.

4. Откройте рольставню до остановки двигателя, затем, не прекращая подачу энергии, поворачивая верхний винт против часовой стрелки (+)

установите рольставню в правильное «открытое» положение.

5. При корректировке настройки концевого выключателя «открытого» положения, в случае превышения, немного опустите рольставню, затем

поверните верхний винт по часовой стрелке (-). Затем повторите все действия, начиная с 4 пункта, до установки правильного «открытого» положения.

РУЧНОЕ УПРАВЛЕНИЕ

ВНИМАНИЕ: Ручное открывание применимо только при отключенном питании.

• Привод DoorHan(с ручным управлением) должен устанавливаться строго горизонтально, перпендикулярно крепежной пластине.

• Ручное управление предназначено только для случаев отключения электропитания (аварийных случаев).

• Ручное управление имеет ограниченный ресурс работы порядка 200 циклов открытия, закрытия.

• Для аварийного открывания используется «петля аварийного открывания» либо «кардан аварийного открывания».

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ (Рис. 4).

Проверьте наличие питающего напряжения 220В 50Гц.

ВНИМАНИЕ: Питающее напряжение должно подаваться через блок защиты от

перегрузок и короткого замыкания. Подключение привода RollHan должно быть

выполнено по схеме (Рис. 4), квалифицированным персоналом и с соблюдением

техники безопасности.

ВНИМАНИЕ: В случае повреждения питающего кабеля, только производитель,

его технический персонал или персонал с подобной квалификацией может заме-

нить его.

ПРЕДУПРЕЖДЕНИЕ: В случае вращения привода не в ту сторону (т.е. закрытии

рольставни от кнопки открытия) подключение черного и коричневого кабеля необ-

ходимо поменять местами.

ВНИМАНИЕ: Не подключайте более одного привода к одному выключателю.

ВНИМАНИЕ: При проведении технического осмотра или чистке полотна отклю-

чайте электроэнергию и не приводите рольставню в движение.

ВНИМАНИЕ: Выключатель, управляющий приводом должен устанавливаться

на виду, вдали от движущихся элементов рольставни.

ПРЕДУПРЕЖДЕНИЕ: не допускается параллельное подключение 2 и более при-

водов от одного общего выключателя (Рис. 5).

Выключатель

NLЗемля

Электропривод 1

Электропривод 2

Выключатель

ЗемляNL

Электропривод

Рис. 5. Недопустимое параллельное подключение.

Рис. 4. Подключение

выключателя.

За дополнительной информацией обращайтесь к менеджерам отдела по работе с дилерами

Тел.: +7 (495) 933-24-33 | www.doorhan.ru | e-mail: info@doorhan.ru
