Ajax Transmitter Инструкция по эксплуатации онлайн

Ajax Transmitter Инструкция по эксплуатации онлайн
Transmitter работает только с системой безопасности
Ajax и не совместим с Ajax ocBridge Plus и Ajax uartBridge.
Модуль подключается к хабу и настраивается через
мобильное приложение Ajax Security System.
Расположите Transmitter в зоне действия сети хаба и
следуйте процедуре подключения приложения.
В настройках Transmitter определите:
Состояние контакта внешнего датчика — нормально
замкнут / нормально разомкнут.
Тип внешнего датчика (режим, в котором работает
датчик) — бистабильный / импульсный.
Состояние тампера — нормально замкнут / нормально
разомкнут.
Тревога при срабатывании акселерометра — выключена
/ включена.
Выберите режим питания внешнего датчика:
Отключено, если хаб не на охране — модуль отключает
питание внешнего датчика при снятии его с охраны и не
обрабатывает сигналов с клеммы ALARM. При
постановке датчика на охрану подача питания
возобновляется, но первые 8 секунд игнорируются
тревоги датчика.
Всегда отключено — Transmitter не расходует энергию на
питание внешнего датчика. Сигналы с клеммы ALARM
обрабатываются и в импульсном, и в бистабильном
режимах.
Всегда включено — стоит использовать, если при
режиме питания внешнего датчика «Отключено, если хаб
не на охране» наблюдаются проблемы. Сигналы с
клеммы ALARM при поставленной на охрану системе
безопасности в импульсном режиме обрабатываются не
чаще раза в три минуты, в бистабильном
обрабатываются всегда.
Если включен режим работы модуля «24 часа», питание
на внешний датчик подается только в режимах «Всегда
включено» или «Отключено, если хаб не на охране»,
независимо от статуса системы безопасности.
Transmitter должен размещаться внутри корпуса
проводного датчика. Для модуля с монтажными
стойками требуется полость размером не менее:
100x39x29 мм. Если Transmitter невозможно установить
внутри корпуса датчика, используйте любой доступный
радиопрозрачный корпус.
При выборе места установки датчика с модулем
Transmitter учитывайте удаленность устройств от хаба и
наличие объектов, препятствующих прохождению
радиосигнала.
Прежде чем закрепить датчик шурупами, протестируйте
уровень сигнала Transmitter в приложении Ajax Security
1. Подключите Transmitter к датчику через контакты
NC/NO (нужно выбрать соответствующую настройку в
приложении) и COM.
Назначение клемм Transmittеr:

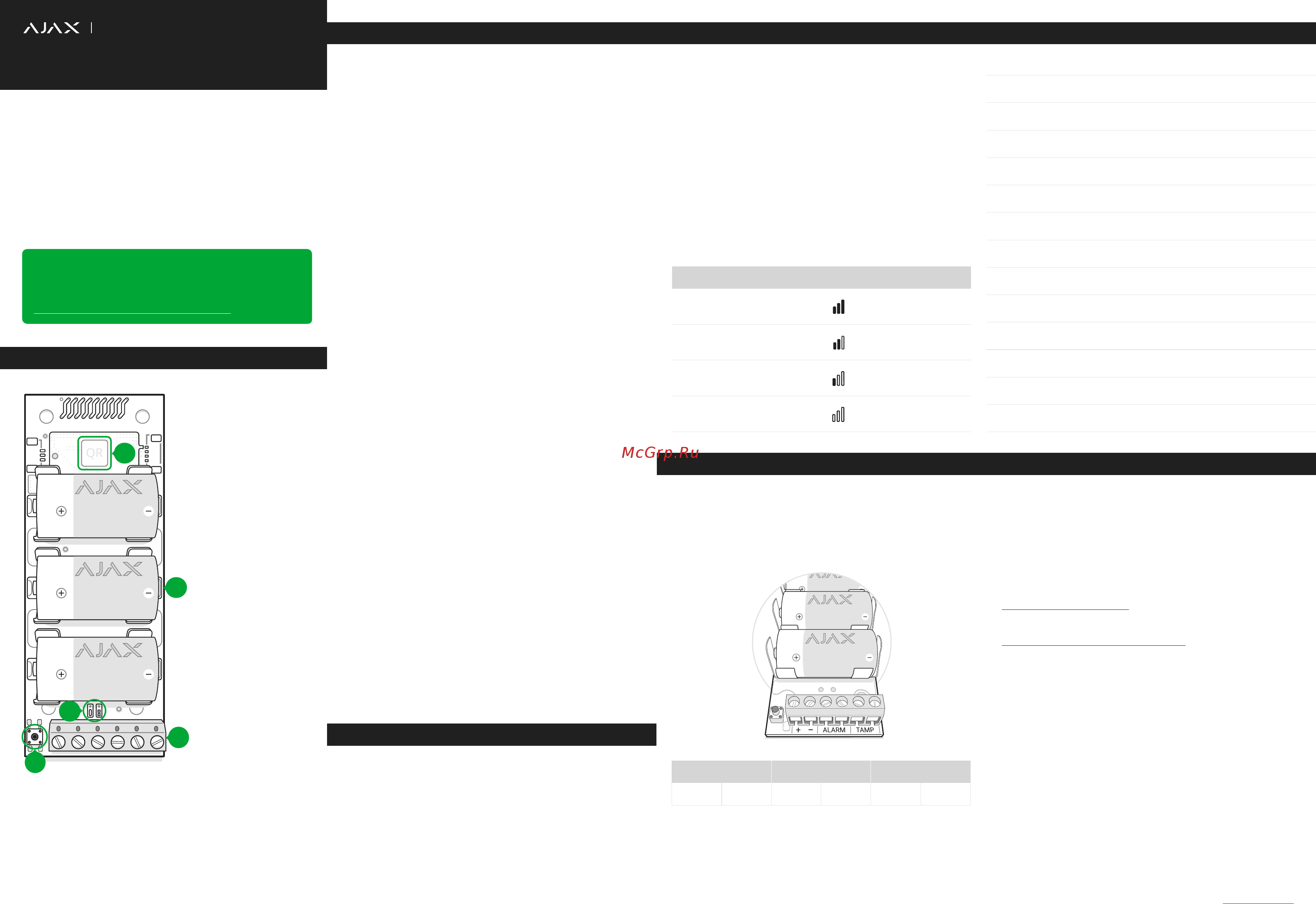

ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ
ПОДКЛЮЧЕНИЕ И НАСТРОЙКА МОДУЛЯ
ВЫБОР МЕСТА УСТАНОВКИ
Transmitter — модуль подключения датчиков
сторонних производителей к системе безопасности
Ajax. Передает тревоги и предупреждает про
срабатывание тампера внешнего датчика, снабжен
собственным акселерометром, защищающим от
демонтажа. Работает от батарей и может обеспечить
питание подключенному датчику. Дальность связи
модуля — до 1600 метров при отсутствии преград
(без корпуса).
ВАЖНО: Эта Краткая инструкция содержит общую
информацию о Transmitter. Прежде чем использовать
устройство, рекомендуем изучить Руководство
пользователя на сайте:
ajax.systems/ru/support/devices/transmitter
КОМПЛЕКТАЦИЯ
1. QR код.
2. Контакты батарей.
3. Световой индикатор.
4. Кнопка включения /
выключения.
5. Клеммы питания
датчика, сигналов
тревоги и тампера.
Краткая инструкция
RU
Transmitter
Модуль для интеграции сторонних датчиков
Мигает 2 раза в секунду
Отличный
уровень сигнала
Хороший
уровень сигнала
Плохой
уровень сигнала
Нет сигнала
Горит, прерываясь раз
в 1.5 секунды
Мигает 5 раз в секунду
Кратковременно загорается
раз в 1.5 секунды
Cтатус индикатора
Уровень сигнала
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подключение датчика
Клеммы ALARM
и TAMPER (NO/NC)
Режим обработки сигналов
тревоги датчика
Импульсный
или бистабильный
Питание
3 батареи CR123A, 3В
Возможность питания
подключенного датчика
Есть, 3.3В
Защита от демонтажа
Акселерометр
Радиосигнал
До 1600 м при отсутствии
преград (без корпуса)
Пинг связи с приемным
устройством
12–300 с
Диапазон рабочих
температур
От -25°С до +50°С
Рабочая влажность
До 80%
Вес
74 г
Габариты
100 x 39 x 22 мм
Диапазон частот
868.0–868.6 мГц или 868.7–869.2 мГц
в зависимости от региона продажи
Максимальная мощность
радиосигнала
До 20 мВт
Модуляция
FM
Гарантия на устройства Ajax Systems Inc. действует 2
года после покупки и не распространяется на
комплектную батарею. Если устройство работает
некорректно, рекомендуем сперва обратиться в службу
поддержки — в половине случаев технические вопросы
могут быть решены удалённо!
Полный текст гарантийных обязательств на сайте:
ajax.systems/ru/warranty
Пользовательские соглашение:
ajax.systems/ru/end-user-agreement
Техническая поддержка:
support@ajax.systems
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель:
ООО «Научно-производственное предприятие «Аякс»
04073, Украина, г.Киев, ул. Скляренко, 5
По заказу Ajax Systems Inc.
www.ajax.systems
1
2
3
4
5
+
Питание ALARM TAMPER
– NC/NO COM NC/NO COM
2. Зафиксируйте Transmitter в корпусе датчика. В
монтажный комплект входят пластиковые стойки,
рекомендуем устанавливать Transmitter на них.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ ДАТЧИКА
1. Transmitter.
2. Элементы питания CR123A – 3 шт.
3. Монтажный комплект.
4. Краткая инструкция.
