Спецификация (VM-95/5.5H)

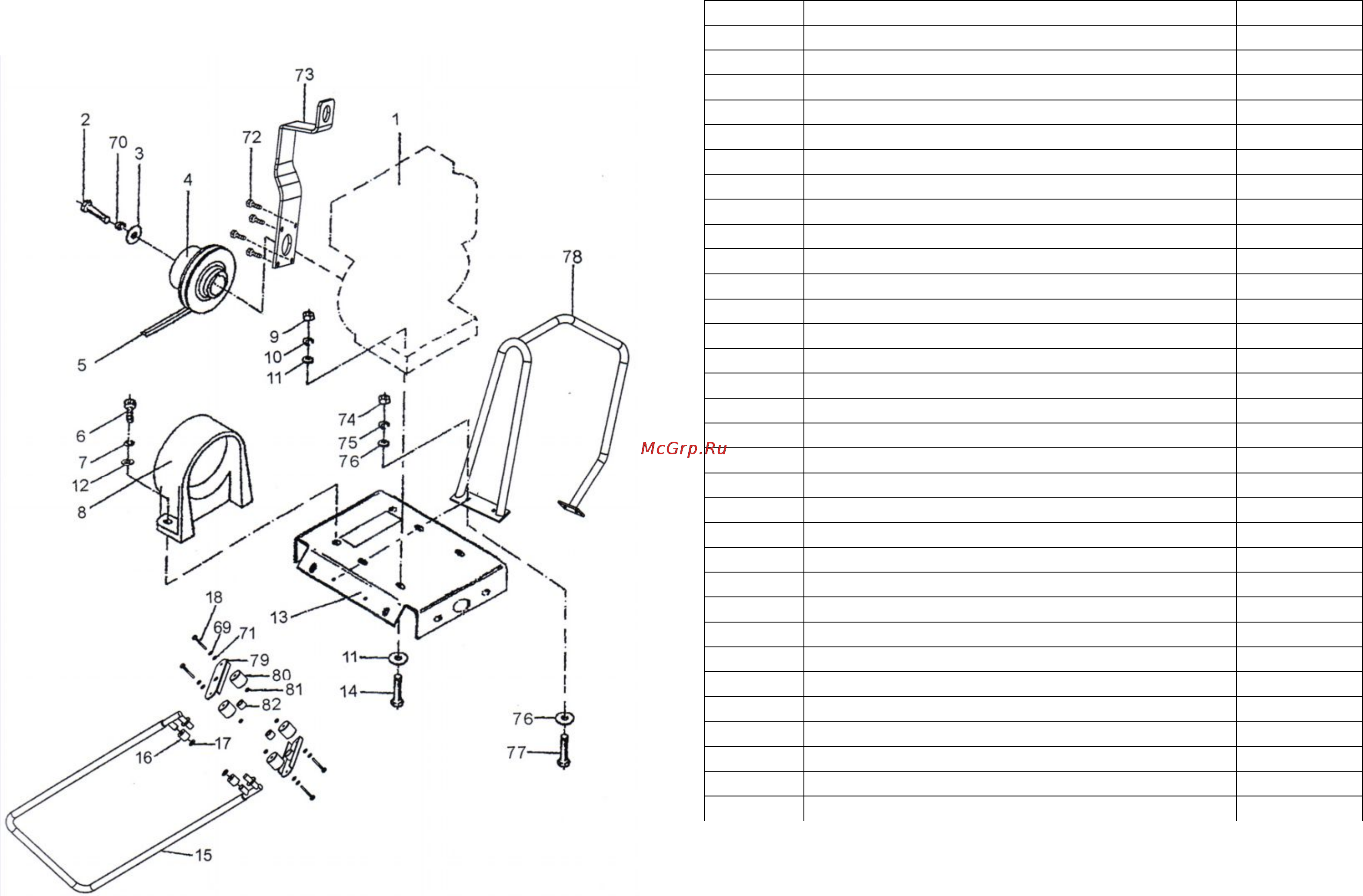

Рис.1

№ Описание Кол-во

1 Двигатель 1

2 Болт-GB70 1

3 Шайба-GB97.1 1

4 Фрикционная муфта 1

5 Клиновой ремень (13mm x 737mm) 1

6 БолтM6x20-GB70 2

7 Пружинная шайба 6-GB93 2

8 Защитный кожух ремня 1

9 Гайка M8-GB6170 4

10 Пружинная шайба 8-GB93 4

11 Шайба 8-GB97.1 8

12 Шайба 6-GB97.1 2

13 Основа для крепления двигателя 1

14 Болт M8x35-GB5785 4

15 Ручка в сборе 1

16 Втулка 2

17 Стопорное кольцо 12-GB894.1 2

18 Болт M10x50-GB5785 4

69 Пружинная шайба 10-GB93 4

70 Пружинная шайба 8-GB93 2

71 Шайба 10-GB97 4

72 Гайка M8 – GB170 4

73 Подъемный кронштейн 1

74 Гайка M8-GB6170 4

75 Пружинная шайба 8-GB93 4

76 Шайба 8-GB97.1 8

77 Болт M8x30 – GB70 4

78 Защитная рама 1

79 Планка 2

80 Резиновая втулка 4

81 Гайка M10-GB6170 4

82 Резиновая втулка 2
