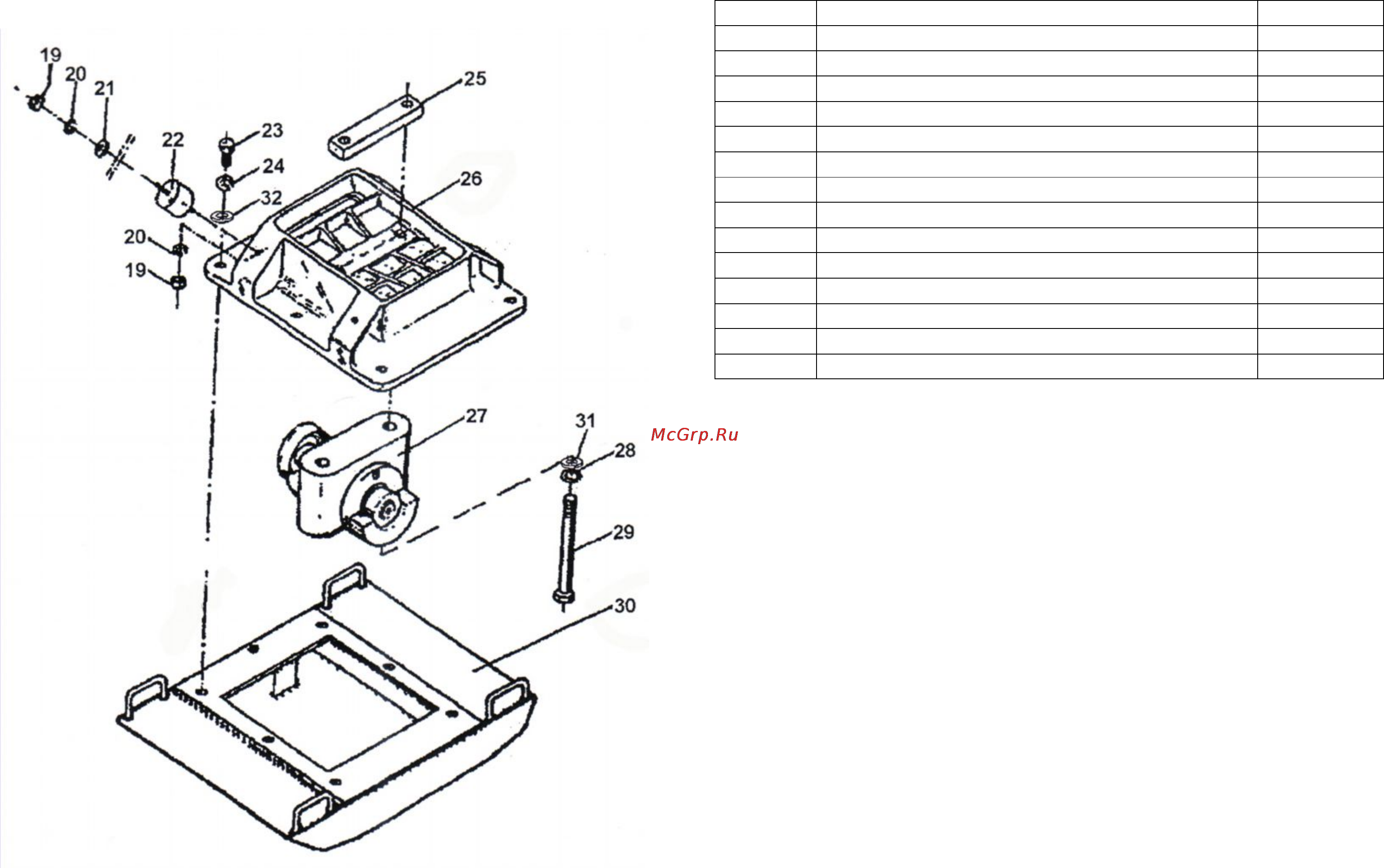

Рис.2
24
№ Описание Кол-во
19 Гайка M10-GB6170 8
20 Пружинная шайба 10-GB93 8
21 Шайба 10-GB97.1 4
22 Амортизатор 4
23 Болт M12x40-GB5782 8
24 Пружинная шайба 12-GB93 8
25 Планка 1
26 Крышка 1
27 Вибратор 1
28 Пружинная шайба 2
29 Болт M16x155 – GB5782 2
30 Опорная плита 1
31 Шайба 16-GB97.1 2
32 Шайба 12-GB97.1 8
25
Содержание
- Diam vm 60 5 h 1
- Diam vm 60 5 h diam vm 80 5 h diam vm 95 5 h 1
- Diam vm 80 5 h 1
- Diam vm 95 5 h 1
- Виброплита 1
- Руководство по эксплуатации 1
- Содержание 1
- Азначение 2
- Виброплита 1 шт 3 руководство по эксплуатации 1 экз 3 упаковка опция по требованию заказчика 1 шт 3 транспортировочные колеса vm 60 vm 80 комплект 3 бак для воды vm 60 vm 80 опция 3 коврик для плиты vm 60 vm 80 опция 2
- Виброплита предназначена для механической стабилизации подсыпки из песка и других сыпучих материалов уплотнения грунтов в которых наличие илистых фракций не превышает 10 а пылевидных 30 асфальтных и асфальтобетонных смесей 1 виброплита может использоваться при строительстве и ремонте дорог и тротуаров автомобильных стоянок площадей спортплощадок парковых аллей фундаментов инженерных сетей в т ч подземных и других строительных работах 1 виброплита соответствует исполнению ухл категории 1 для работы в атмосфере типа i и ii по гост 15150 относительной влажности воздуха не более 98 и температуре окружающего воздуха 10 3 2
- Виброплита состоит из следующих основных узлов 4 виброоснование сварная конструкция выполненная из листового и профильного проката к подошве виброоснования выполненного в виде широкой лыжи с загнутыми краями приварены проушины и ребра для крепления вибратора и виброамортизаторов 4 вибратор состоит из корпуса в котором на подшипниках смонтирован вал с эксцентриком закрытый по торцам крышками загерметизированные герметиком и манжетой со стороны выходного конца вала на выходном конце вала установлен шкив клиноременной передачи 4 плита подмоторная сварная конструкция выполненная из листового проката и является базовым узлом на котором крепятся привод система орошения vm 60 vm 80 рукоятка управления кожух ограждения ременной передачи 4 двигатель внутреннего сгорания одноцилиндровый бензиновый с воздушным охлаждением типа honda gx160 закреплен на плите подмоторной рамы вращение от выходного вала двигателя через шкив центробежной муфты передается на вибратор посредством клиноременной передачи 2
- Внимание 2
- Модель vm 60 5 h vm 80 5 h vm 95 5 h 2
- Омплектность поставки 2
- Сновные технические данные и характеристики 2
- Стройство и принцип работы 2
- Условия гарантии на опции не распространяются 2
- Гарантийные обязательства 8
- Вероятная причина неисправности методы устранения неисправности 9
- Заменить ремень отрегулировать его натяжение 9
- Засорен воздушный фильтр 4 очистить или заменить фильтр 9
- Засорился топливный фильтр 2 заменить фильтр 9
- Износились и пришли в негодность главные амортизаторы 9
- Износились фрикционная муфта 9
- Изношен и проскальзывает ремень 9
- Наименование неисправностей и внешнее их проявление 9
- Недостаточный уровень масла 3 долить масло в двигатель 1 двигатель не заводится 9
- Отпустились болты крепления двигателя 1 затянуть болты 9
- Отпустился крепеж вибратора или двигателя 9
- Отпущен и проскальзывает ремень клиноременной передачи 9
- Отрегулировать натяжение ремня 9
- Отсутствует топливо 1 залить бензин в бензобак 9
- Перечень возможных неисправностей и методы их устранения 9
- Положение по оценке гарантийности негарантийности 9
- После повышения оборотов двигателя до номинальных виброплита не приводится в движение 9
- Приложение 1 9
- Приложение 2 9
- Проверить и затянуть отпустившийся крепеж 9
- Произвести ремонт или замену центробежной муфты 9
- Произошло смятие шпонки приводного шкива вибратора 4 заменить шпонку 9
- Снять и заменить изношенные амортизаторы 3 повышенный уровень шума и вибрации двигателя 9
- Спецификация diam vm 60 5 h рис 10
- Спецификация vm 80 5 h рис 11
- Спецификация vm 95 5 h рис 12
- Рис 13
