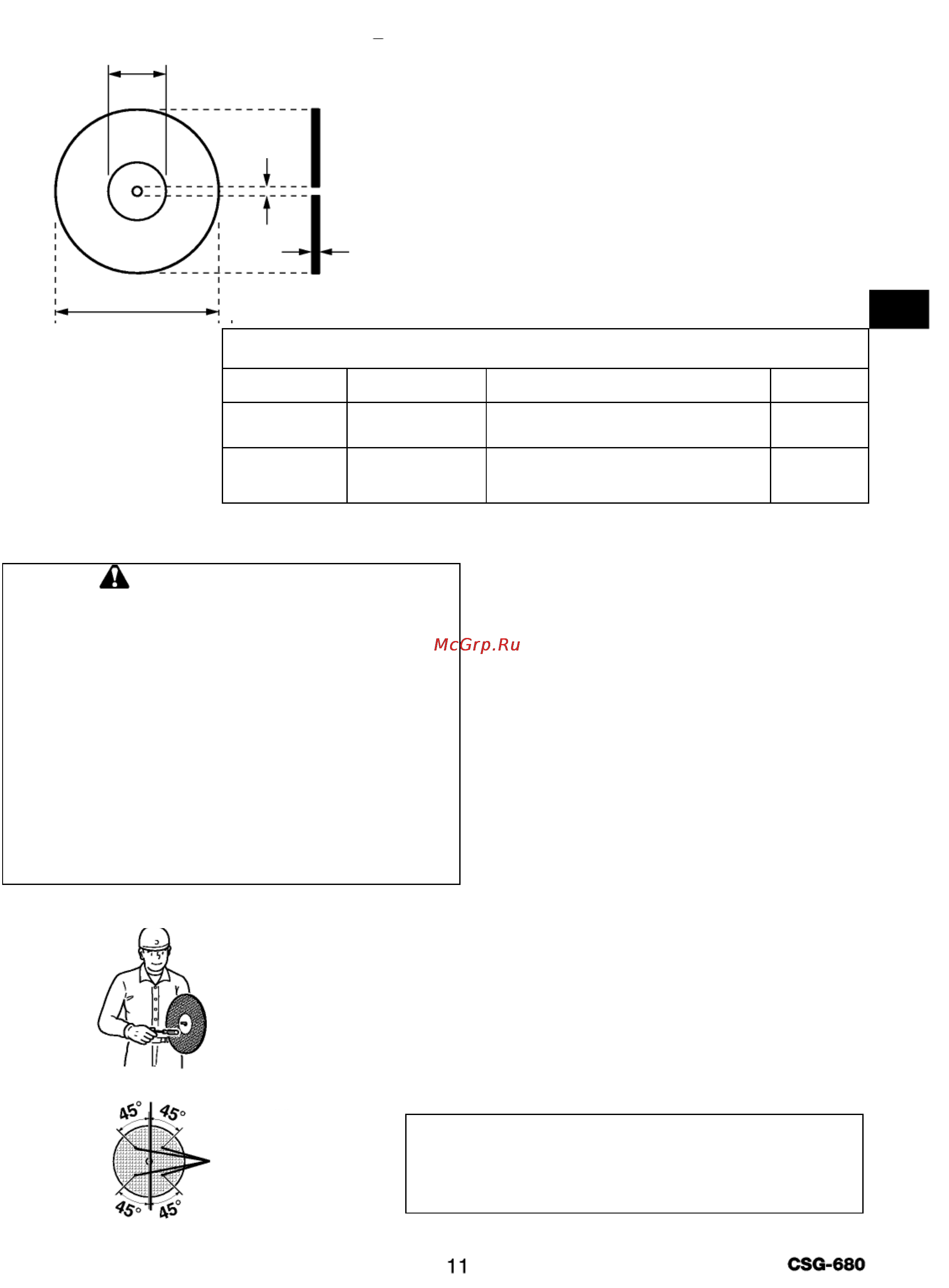

Подложки и монтажные фланцы
Подложки, прикреплённые к обеим сторонам армиро-
ванных дисков, — это амортизирующие подкладки, не-
обходимые для стабилизации давления монтажных
фланцев при износе, если между диском и фланцами
возникло проскальзывание. Диаметр подложек 108 мм.
Подложки не должны покрыться канавками или глубо-
кими царапинами, при установке диска на них не долж-
но быть инородных материалов.
Размеры диска
Диаметр диска
Диаметр крепёжного отверстия
Толщина
Абразивный
диск:
355 мм
20 мм
(22 мм с втулкой)
4 мм
Алмазный
диск:
355 мм
20 мм
(22 мм с втулкой)
3 мм
Применение при чрезвычайных си-
туациях
ПРЕДУПРЕЖДЕНИЕ
• Не шлифуйте отрезным диском и не нагружай-
те его стороны.
• Не устанавливайте диск, если подложки по-
вреждены. Затягивая болты крепления слиш-
ком сильно, вы нарушите амортизирующий
эффект. Не налегайте своим весом. Иначе
можно сбить резьбу на гайке. Правильный мо-
мент 20 Н•м (2 кг/сил).
• Внимательно осмотрите диск перед использо-
ванием. Не используйте диск, если он дефор-
мирован, влажный, треснут, со сколами на ре-
жущей поверхности или при нагреве изменяет-
ся цвет.
• Однажды упавший диск ненадёжен. Утилизи-
руйте диск, если вы его уронили.
Бензорез можно использовать при пожароту-
шении и в спасательных работах.
В наличии есть также пилы для прорезания
отверстий в крышах ECHO QUIK-VENT. Одна-
ко все эти инструменты могут вызывать искро-
образование и не должны использоваться при
взрывоопасной ситуации или в местах, где это
может привести к пожару.
Проверка дисков
Трещины или дефекты диска могут быть незаметны глазу. Чтобы про-
верить, годится ли диск для работы, непосредственно перед установ-
кой необходимо выполнить его проверку.
Вставьте палец в крепёжное отверстие, чтобы держать диск. С помо-
щью неметаллической ручки небольшого инструмента или кусочком
дерева слегка постучите по диску в местах, обозначенных на рисунке.
Не стучите по краю диска. Целые диски издают звенящий звук, диски с
трещинами (в т. ч. скрытыми) — глухой металлический лязг.
ВАЖНО!
Если проверяемый диск загрязнён или влажный
или если вы стучите по вертикальной центральной
линии, производимый звук будет приглушённым и
недостоверным.
Подложка 108 мм
20 мм
(22 мм)
См. табл.
355 мм
Центральная линия
«Слегка
постучите»
здесь
