Royal Clima MACS-I-C140P2 [8/20] Подмес свежего воздуха

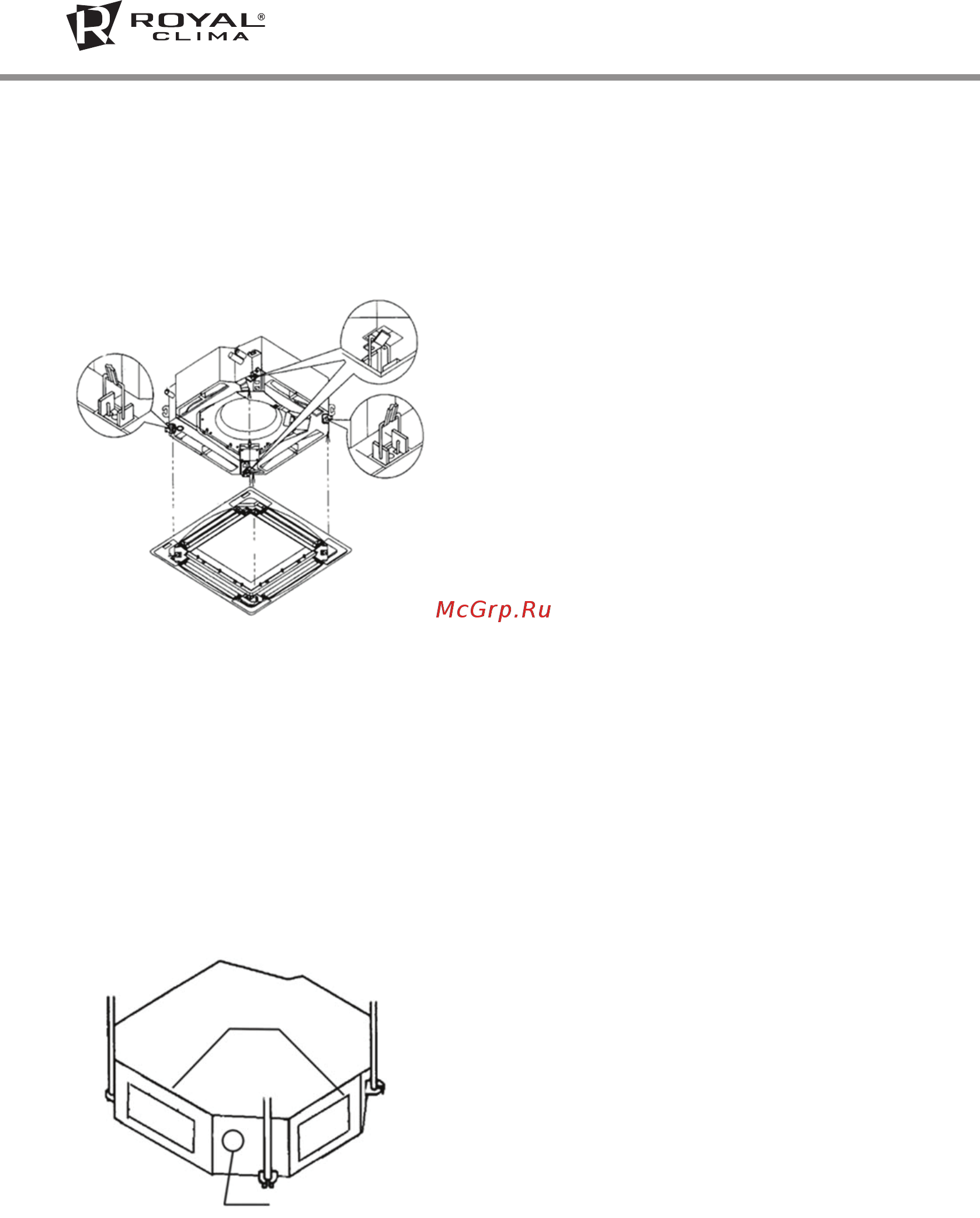

![Royal Clima MACS-I-C120P2 [8/20] Подмес свежего воздуха](/views2/1270658/page8/bg8.png)
8
Порт для подмеса свежего воздуха
Порт для
подсоединения
воздуховодов
Дренажное отверстие
Теплоизоляция
Дренажное трубопровод
Внутренний блок
Плотно приклеить
1-1,5 м
> 1:100
< 600 мм
< 300 мм
1–1,5 м
< 800 мм
200 мм
< 100 мм
УСТАНОВКА
МОНТАЖ ПАНЕЛИ
Пристегните четыре защелки на панели к соот-
ветствующим крючкам на корпусе и затяните
регулировочный болт.
ПОДСОЕДИНЕНИЕ
ВОЗДУХОВОДА ДЛЯ
ПРИТОКА СВЕЖЕГО
ВОЗДУХА
Для удовлетворения различных пользователь-
ских требований и условий, внутренний блок
с расходом воздуха более 850 м
3
/ч оснащены
портом для подмеса свежего воздуха и четырь-
мя портами для подсоединения воздуховодов.
Порт для подмеса свежего воздуха
Порт для
подсоединения
воздуховодов
Дренажное отверстие
Теплоизоляция
Дренажное трубопровод
Внутренний блок
Плотно приклеить
1-1,5 м
> 1:100
< 600 мм
< 300 мм
1–1,5 м
< 800 мм
200 мм
< 100 мм
Подмес свежего воздуха
На боковой стороне агрегата располагается
круглый порт для подмеса свежего возду-
ха. Потребитель может подсоединить к нему
воздуховод и вывести его на улицу, если ему
нужна эта функция.
Подсоединение воздуховода
Четыре прямоугольных порта располагаются
по четырем сторонам корпуса агрегата, причем
они могут быть заглушены. Удалите заглушку
из листового металла.
Замечания
— Разрешено подключать воздуховод толь-
ко при соблюдении необходимых условий
монтажа. Протяженность воздуховода не
должна быть более пяти метров;
— Пожалуйста, используйте теплоизолирован-
ный воздуховод, исключающий образова-
ние конденсата;
— Изолируйте воздуховод и место присоеди-
нения воздуховода к корпусу агрегата сло-
ем теплоизоляции.
МОНТАЖ ДРЕНАЖНОГО
ТРУБОПРОВОДА
Дренажный трубопровод должен быть тепло-
изолирован для предотвращения образования
конденсата.
