Royal Clima MACS-I-C140P2 [9/20] Установка
![Royal Clima MACS-I-C120P2 [9/20] Установка](/views2/1270658/page9/bg9.png)
9

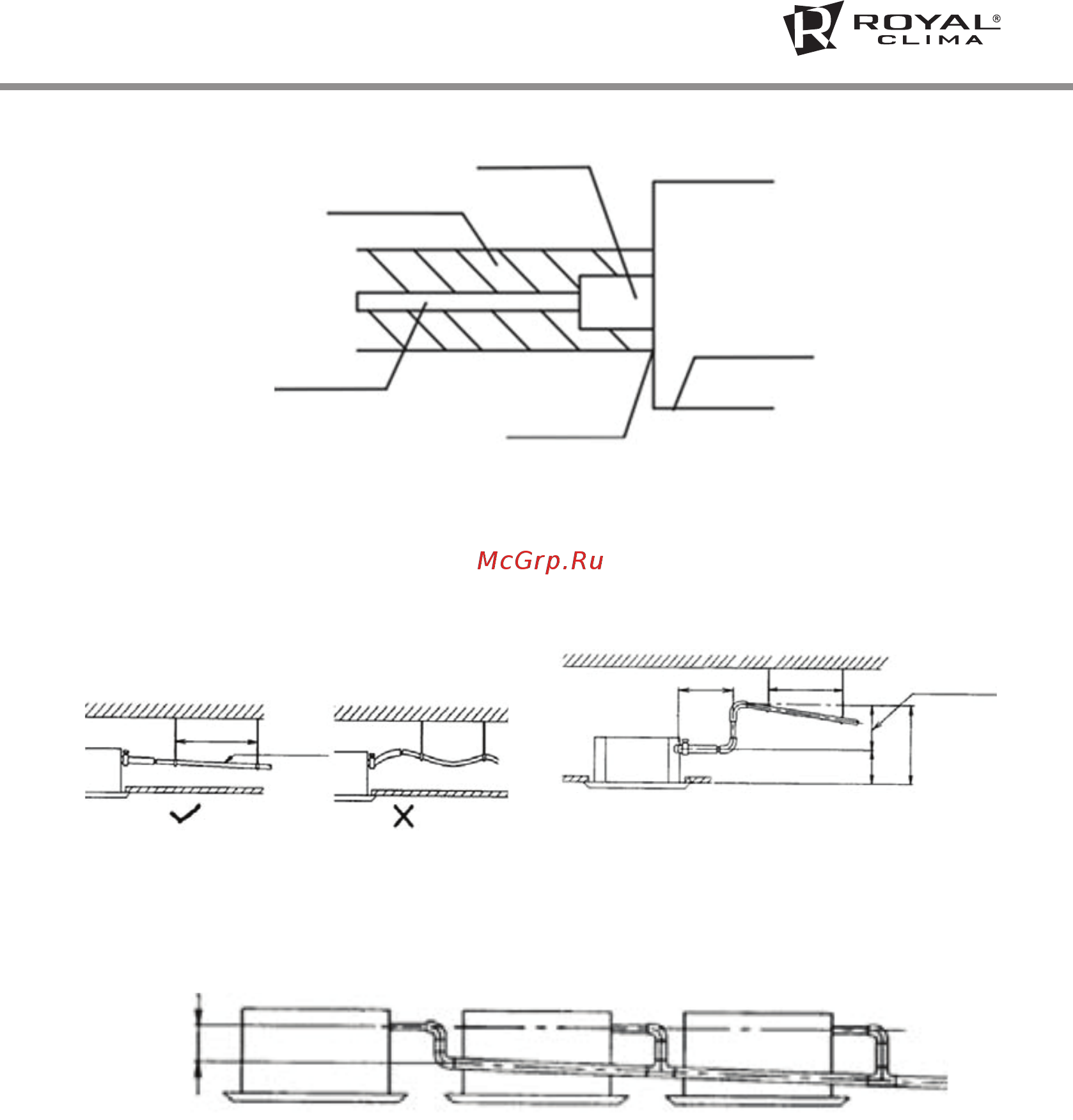

УСТАНОВКА
Порт для подмеса свежего воздуха
Порт для
подсоединения
воздуховодов
Дренажное отверстие
Теплоизоляция
Дренажное трубопровод
Внутренний блок
Плотно приклеить
1-1,5 м
> 1:100
< 600 мм
< 300 мм
1–1,5 м
< 800 мм
200 мм
< 100 мм
Теплоизоляция должна быть выполнена в виде
термоизолирующей резиновой или пластико-
вой трубки толщиной более 8 мм. Дренажная
труба должна иметь уклон в сторону выхода
1/50-1/100.
Порт для подмеса свежего воздуха
Порт для
подсоединения
воздуховодов
Дренажное отверстие
Теплоизоляция
Дренажное трубопровод
Внутренний блок
Плотно приклеить
1-1,5 м
> 1:100
< 600 мм
< 300 мм
1–1,5 м
< 800 мм
200 мм
< 100 мм
Несмотря на то, что дренажная помпа агре-
гата способна осуществить подъем на 1200
мм, по возможности располагайте дренажный
шланг в соответствии с рисунком ниже.
Порт для подмеса свежего воздуха
Порт для
подсоединения
воздуховодов
Дренажное отверстие
Теплоизоляция
Дренажное трубопровод
Внутренний блок
Плотно приклеить
1-1,5 м
> 1:100
< 600 мм
< 300 мм
1–1,5 м
< 800 мм
200 мм
< 100 мм
Когда происходит установка дренажного шланга для нескольких агрегатов, необходимо сде-
лать уклон трубок от уровня не менее 100 мм ниже дренажного отверстия каждого агрегата,
как показано на рисунке ниже.
После установки проведите проверку дренажа, чтобы определить, нормально
ли течет вода через трубопровод, и внимательно осмотрите соединение на предмет от-
сутствия утечки. Если агрегат устанавливается в новом здании, рекомендуется провес-
ти проверку до декорирования потолка. Проверьте дренаж, даже если агрегат используют
исключительно для обогрева.
Порт для подмеса свежего воздуха
Порт для
подсоединения
воздуховодов
Дренажное отверстие
Теплоизоляция
Дренажное трубопровод
Внутренний блок
Плотно приклеить
1-1,5 м
> 1:100
< 600 мм
< 300 мм
1–1,5 м
< 800 мм
200 мм
< 100 мм
