ROYAL Clima
32 ТЕХНИЧЕСКОЕ РУКОВОДСТВО
4 СОЕДИНЕНИЯ ВОДЯНЫХ КОНТУРОВ
4.1 СОЕДИНЕНИЕ ТЕПЛООБМЕННИКОВ НА ОХЛАЖДЕННОЙ ВОДЕ
Для агрегатов с теплообменниками на охлажденной воде необходимо подготовить контуры подачи и слива воды.
Подключения поступления и выхода показаны на подтверждении заказа или в следующих таблицах, для стандартных моде-
лей.
Стандартные модели
Размеры Ø (дюймы)
Вход Выход
AWU/AWD
10 1/2” Внутр.резьба 1/2” Внутр.резьба
20 – 30 1” Внутр.резьба 1” Внутр.резьба
50 - 80 1 1/4” Внутр.резьба 1 1/4” Внутр.резьба
110 1 1/2” Внутр.резьба 1 1/2” Внутр.резьба
160 2” Внутр.резьба 2” Внутр.резьба
220 2 1/2” Внутр.резьба 2 1/2” Внутр.резьба
TWU
70 1 1/2” Внутр.резьба 1 1/2” Внутр.резьба
150 2” Внутр.резьба 2” Внутр.резьба
230 - 300 2 1/2” Внутр.резьба 2 1/2” Внутр.резьба
BWF
40 1 1/4” Внутр.резьба 1 1/4” Внутр.резьба

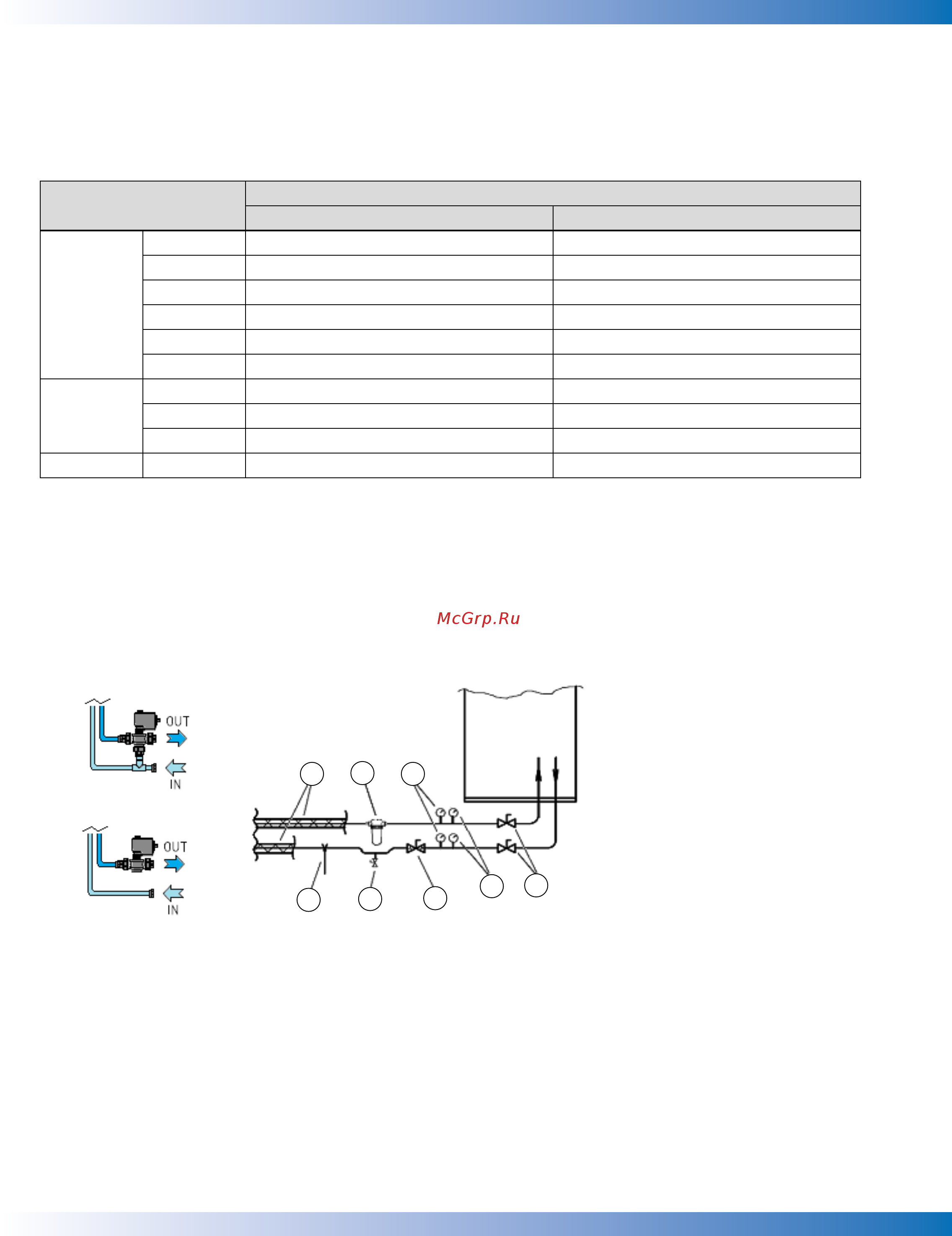

Положение соединений на входе и выходе воды указаны на рисунке ниже. Размеры соединительных элементов ука-
заны на этикетках, расположенных на панели оборудования вблизи этих элементов.
Максимальное давление подачи воды теплообменников должно быть 16 бар (1,6 MПa). Максимальный перепад дав-
ления воды на входе и выходе клапана - 2,5 бар (250 кПа). При большем перепаде давления пружина клапана не сможет
полностью перекрыть проток воды. При более высоких разницах давления необходимо установить редукционный клапан
перед клапаном.
Трёхходовый Клапан
A Изоляционный материал типа
Armaex
B Механический фильтр
C Термометр
D Запорные клапаны
E Манометр
F Балансировочный клапан
G Слив
H Опоры
Двухходовый клапан
Подключения к сети
водоснабжения
Линия питания сети водоснабжения
Для оптимального выполнения трубопроводов контура рекомендуется выполнить следующие указания:
• Использовать трубы, подходящие для давления в контуре (медь, сталь или пластмасса).
• Закрепите трубопроводы соответствующими хомутами.
• Изолируйте оба трубопровода специальным материалом типа Armaex.
• Установите запорные клапана для облегчения проведения ТО.
• Установите термометр и манометр на входе и выходе.
• Сливной штуцер должен быть сделан в самой низкой точке контура.
• Установите механический фильтр на 50 мкм на подающей линии.
• Установить балансировочный клапан на линию возврата.
• При необходимости добавляйте в воду антифриз.
A
F
H
C
B
G
D
E
