Pioneer 4K SC-1223-K [22/123] Подключение оборудования
![Pioneer SC-1223-K [22/123] Подключение оборудования](/views2/1093590/page22/bg16.png)
22
03
Подключение оборудования

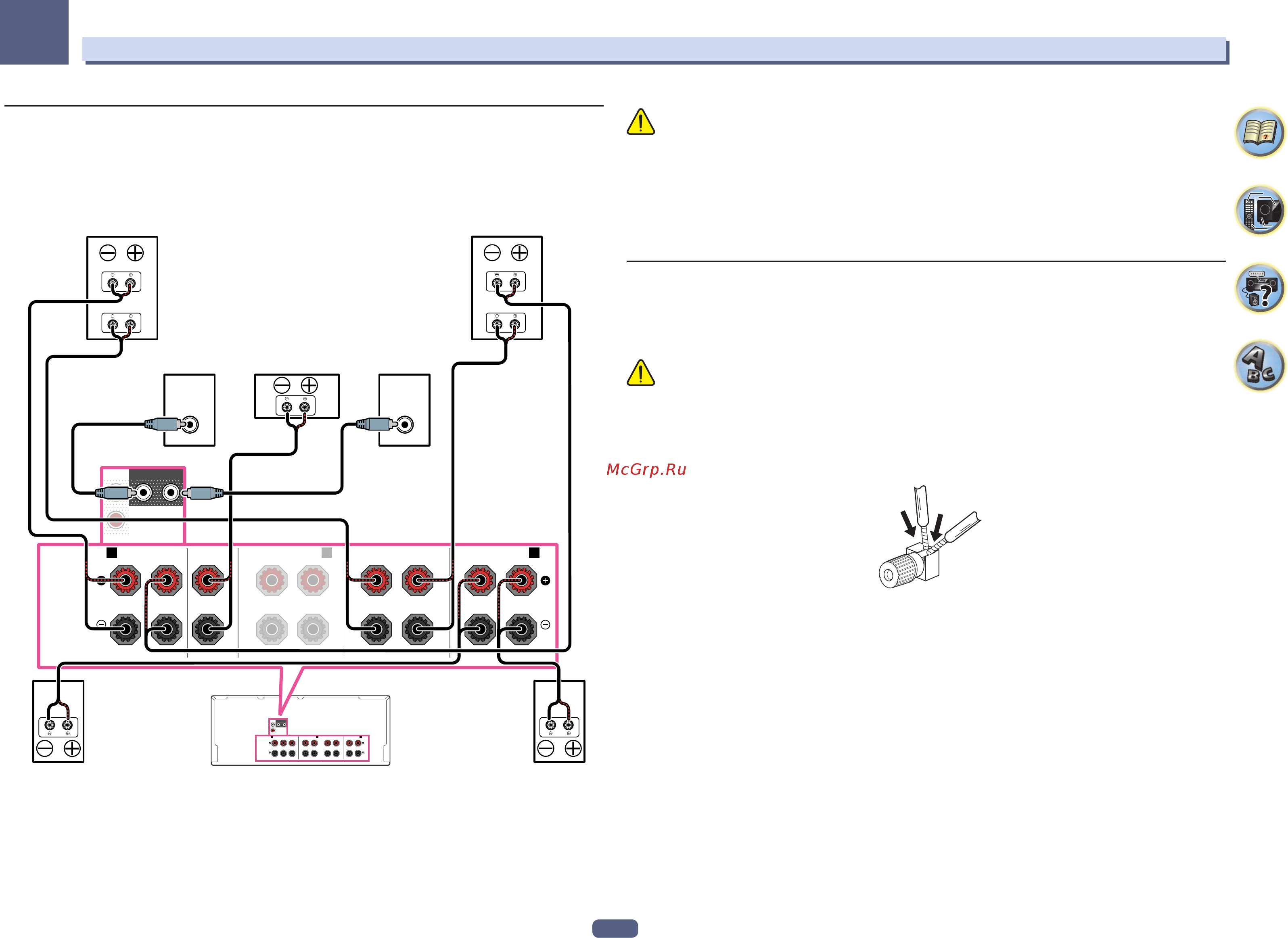

Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной
головки громкоговорителей к различным усилителям для лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдель-
ные терминалы для высоких и низких частот), и повышение качества звучания будет зависеть от типа
используемых громкоговорителей.
PRE OUT
SUBWOOFER
12
(Single)
FRONT
SPEAKERS
FRONTCENTER
A A
RL
SURROUND
RL
SURROUND BACK
RL
FRONT HEIGHT / FRONT WIDE /
B
RL
PRE OUT
SUBWOOFER
12
(Single)
FRONT
SPEAKERS
FRONTCENTER
A A
RL
SURROUND
RL
SURROUND BACK
RL
FRONT HEIGHT / FRONT WIDE /
B
RL
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Центральный
Низкочастотный
громкоговоритель 2
Передний правый Передний левый
Громкоговоритель, совместимый с
двухполосным усилением
Громкоговоритель, совместимый с
двухполосным усилением
Правый объемного звучания Левый объемного звучания
Низкочастотный
громкоговоритель 1
ПРЕДУПРЕЖДЕНИЕ
! Большинство громкоговорителей с терминалами High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При двухполосном усилении громкоговорителей данные пла-
стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол-
нительной информации см. руководство для громкоговорителя.
! Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение громкоговорителей
Громкоговорители также могут подключаться с помощью двухпроводного подключения, если они под-
держивают двухполосное усиление.
! При использовании данных подключений, настройка Speaker System не производит никакого
эффекта.
ПРЕДУПРЕЖДЕНИЕ
! Не подключайте различные громкоговорители к одному и тому же терминалу таким образом.
! Также, при выполнении двухпроводного подключения, учитывайте меры предосторожности для двух-
полосного усиления, показанные выше.
% Для двухпроводного подключения громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на ресивере.
