Подключение оборудования
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
! Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(стр. 93).
! Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см. HDMI Setup на стр. 61.
% Подключите отдельный ресивер к терминалу HDMI OUT 2 (HDZONE) на данном
ресивере.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 2
(HD ZONE)
SELECTABLE
OUT 2
(HD ZONE)
SELECTABLE
HDMI IN
Под-зона (HDZONE) Основная зона

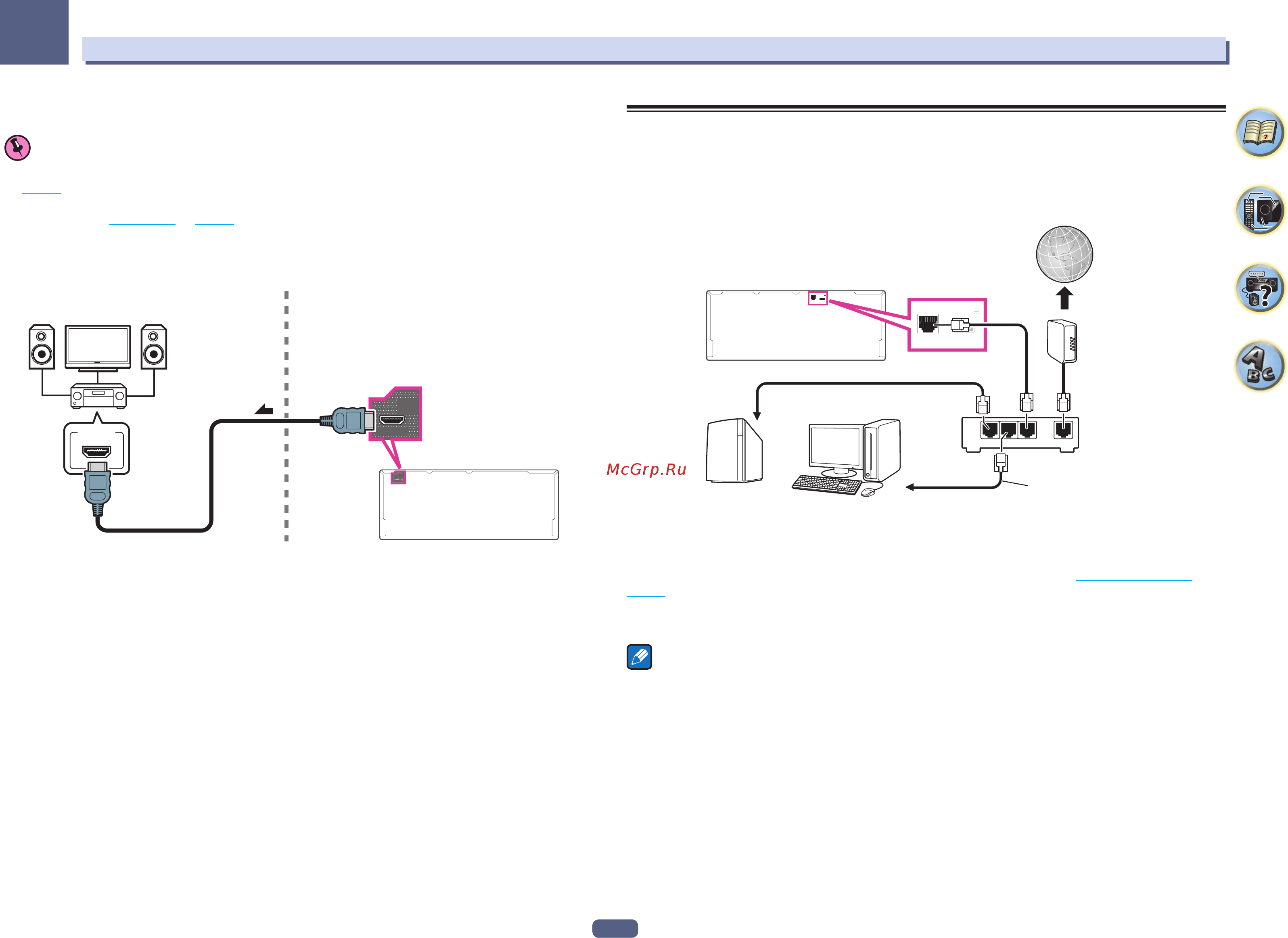

Подключение к сети через интерфейс LAN
Подключив данный ресивер к сети через терминал LAN, можно будет прослушивать Интернет-
радиостанции. Для прослушивания Интернет-радиостанций, требуется заранее заключить договор с ISP
(провайдером Интернет услуги).
Подключив ресивер таким способом, можно будет воспроизводить аудиофайлы, сохраненные на компо-
нентах в локальной сети, включая компьютер.
LAN
(
10/100
)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
)
LAN
(
10/100
)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
)
WAN
321
LAN
Интернет
Модем
Маршрути
затор
LAN кабель
(продается отдельно)
к порту LAN
к порту LAN
Компьютер
NAS
Подключите терминал LAN на данном ресивере к терминалу LAN на маршрутизаторе (с или без встро-
енной функции DHCP сервера) через прямой LAN кабель (CAT 5 или выше).
Включите функцию DHCP сервера маршрутизатора. В случае, если на маршрутизаторе отсутствует
функция DHCP сервера, необходимо настроить сеть вручную. Подробнее, см. Меню Network Setup на
стр. 90.
Технические характеристики терминала LAN
! Терминал LAN : гнездо Ethernet (10BASE-T/100BASE-TX)
Примечания
! Смотрите руководство по использованию имеющегося оборудования, так как подключенное оборудо-
вание и метод подключения могут отличаться в зависимости от среды Интернет.
! При использовании широкополосного подключения к Интернет, в случае необходимости свяжитесь с
провайдером Интернет услуг.
