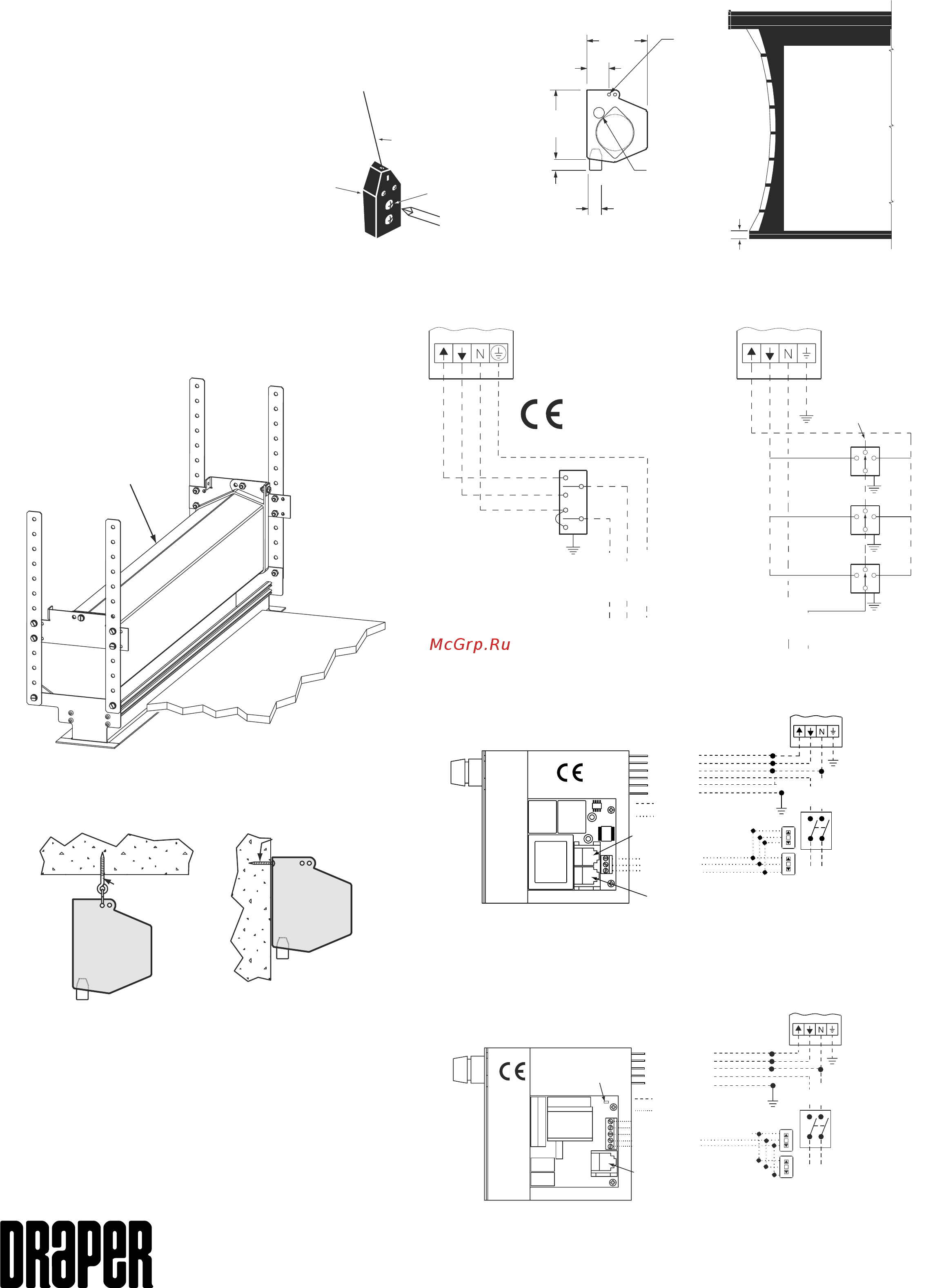

процедура регулироВКи натяжения поВерхности эКрана
Система натяжения поверхности экрана фирмы Draper отрегулирована
в заводских условиях и не требует дополнительной регулировки на
месте эксплуатации экрана. Однако, при появлении морщин, волн или
иных признаков необходимости регулировки шнуров натяжения экрана,
следует выполнить следующие действия.
1.
Определите, с какой стороны экрана нужно ослабить натяжение.
2. Обеспечьте доступ к утяжелителю (Dowel) этой стороны экрана.
Внимание! Не дотрагивайтесь до проекционной поверхности
экрана и не изгибайте ее.
3. С помощью отвертки с головкой Philips отожмите верхний
подпружиненный винт утяжелителя (Dowel) и, чтобы ослабить
натяжение, медленно поверните его по часовой стрелке.
Этот винт поворачивается шагами по 1/4 оборота.
За один раз следует делать регулировку только
на один шаг (1/4 оборота).
4. Е
сли проблема не решена, оставьте экран в
развернутом положении на 24 часа, чтобы материал
экрана растянулся в таком положении.
Если проблема не решена, повторите пункты 2 и 3 данной процедуры.
Шнур натяжения
Утяжелитель
(Dowel)
Регулировочный винт
133 мм
46 мм
150 мм
25 мм
24 мм
54 мм
Размеры корпуса
Монтажное
отверстие
Отверстие ø 22 мм для
электрической проводки
Монтаж экрана с креплением „впотай“
к потолку помещения
Корпус экрана
Premier или Targa
Задняя часть корпуса экрана
Потолочная плитка
Типовое управление
отвечает стандарту СЕ
Не фиксируемое управление
Клеммные соединения
в распределительной
коробке с левого края
экрана
Управляющий
переключатель
Электрические схемы на 220 В
Нейтраль
Фаза
Заземление
220 В
50 Гц
Клеммные соединения
в распределительной
коробке с левого края
экрана
Снимите крышку с
проводной гайкой и
лентой
Красный Синий
Красный Синий
Красный Синий
Черный
Черный
Черный
Нейтраль
Фаза
Пунктиром показана
проводка, выполняемая
электромонтажником.
Пунктиром показана
проводка, выполняемая
электромонтажником.
Другие виды монтажа экрана
Подвешивание
Настенное крепление
Необходимый крепеж
предоставляется
монтажником
Необходимый крепеж
предоставляется
монтажником
Низковольтное и беспроводное управление
Красный — к экрану (направленный)
Коричневый — к экрану (направленный)
Белый — общий к экрану, нейтраль сети 110-120 В переменного тока
Черный — к сети питания 110-120 В переменного тока
Желтый — к сети питания 110-120 В переменного тока
Зеленый — заземление
Порт Eye — окошко для приема сигналов РЧ-или ИКДУ или светодиодного
переключателя. Если требуется более одного, нужен приемный распределитель.
Красный
Коричневый
Белый
Черный
Желтый
Зеленый
Проводка, выполняемая
электромонтажником
Другой вариант низковольтной проводки
Порт Eye
3-кнопочный настенный
переключатель
Вниз-черный
Общий- Белый
Вверх-красный
220 В
50 Гц
Порт Aux для подсоединения дополнительных
модулей LVC-III (до 6 соединений от порта Aux
до порта Eye).
Клеммные
соединения в рас-
пределительной
коробке с левого
края экрана
Фаза
Разъединитель
всех других
полюсов
220 В
50 Гц
Управляющие переключатели,
24 В постоянного тока
МС1
См. отдельную
инструкцию по
последовательному
интерфейсу RS232,
чтобы использовать
его со схемой МС1.
Красный
Черный
Синий
Коричневый
Зеленый/Желтый
Проводка, выполняемая
электромонтажником
Другой вариант низковольтной проводки
Красный — к экрану (направленный)
Черный – к экрану (направленный)
Синий – общий
Коричневый – к сети питания 230 В переменного тока
Зеленый/Желтый – заземление
Порт Eye – отверстие для ИК-глазка. Для приемника радиочастот или светодиодного переключателя требуется приемный
распределитель и источник питания. Подключите приемник радиочастот или светодиодный переключатель и источник
питания к приемному распределителю, затем проведите кабель от приемного распределителя к порту Eye схемы МС1.
Порт Eye
Управляющие переключатели,
24 В постоянного тока
220 В
50 Гц
Разъединитель
всех других
полюсов
Данные RS232 – от системы управления.
Данные RS232 – к системе управления
Заземление и общий сигналов ручного переключателя
Ручное переключение– вниз
Ручное переключение– вверх
При возникновении затруднений при инсталляции
экрана Premier или работе с ним, обратитесь к дилеру
или на фирму Draper:
Draper, Inc. Spiceland, Indiana, U.S.A., 765/987-7999,
факс 765-987-1689 или
e-mail: draper@draperinc.com
