ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
Проекционный экран постоянного натяжения Clarion фирмы Draper
Список технических средств и комплектующих
деталей экрана Clarion
Подготовка рамы
1. Расчистите место и разместите сборку рамы лицевой стороной вниз.
Задвиньте пластмассовые уголки по углам теснения алюминиевой рамы,
как показано на рисунках 1 – 4.

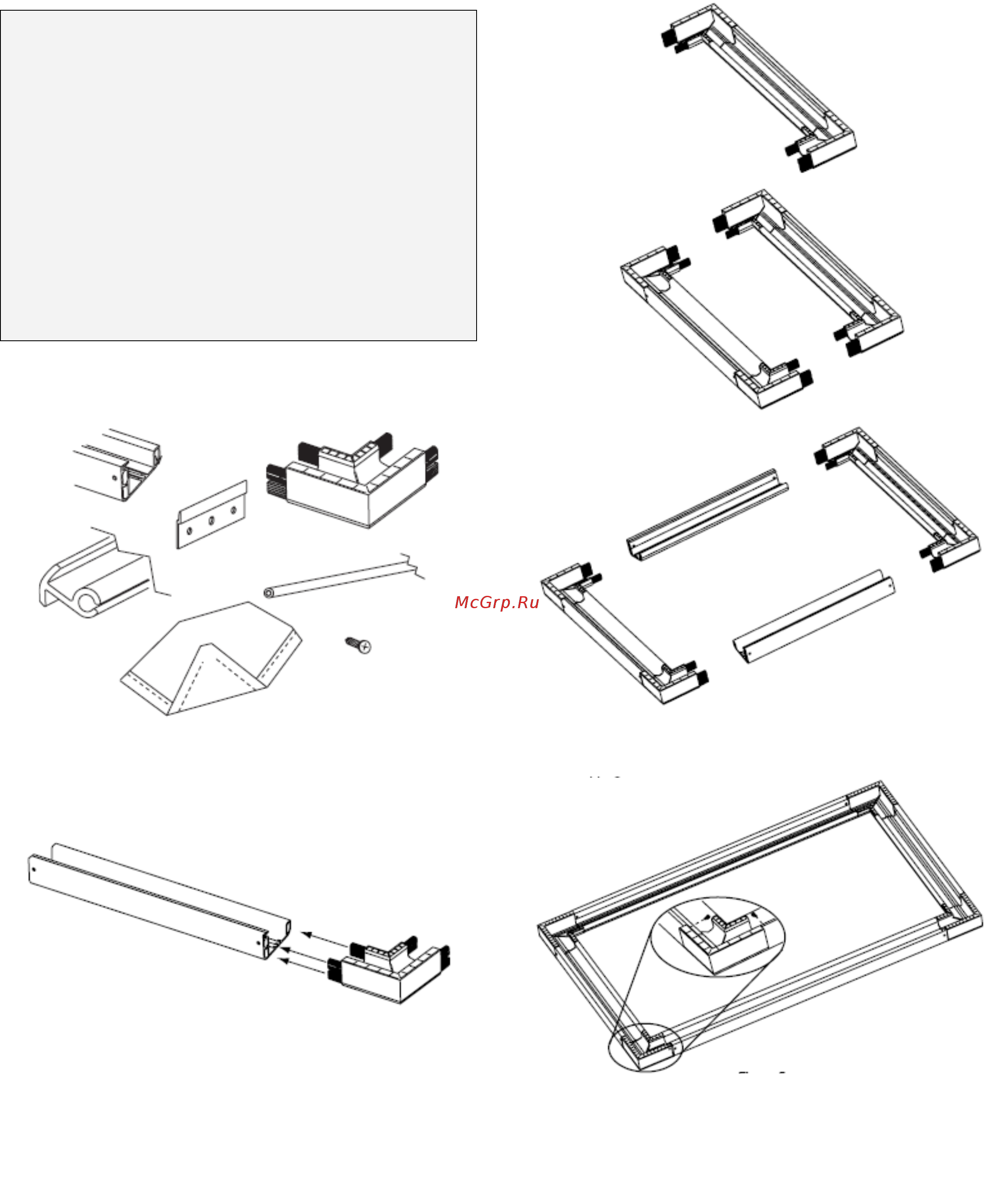

Рис. 1
Запатентовано Draper Inc., США. Патент № 6.785.047. Другие патенты находятся
на рассмотрении.
Рис. 2
Рис. 3
Рис. 4
2. Обеспечьте, чтобы все четыре (4) пластиковых уголка были плотно
установлены в теснении алюминиевой рамы (см. рис.5). Зафиксируйте их
восьмью (8) самонарезающими винтами.
Рис. 5
(Продолжение на стр. 2)
Если вы столкнетесь с какими-либо трудностями при установке или
обслуживании экрана Clarion, обратитесь к своему дилеру или в компанию
Draper Inc., Spiceland, Indiana, по тел. (765)987-7999 или по электронной почте
draper@draperinc.com.
Внимание!
1. Внимательно прочтите инструкцию перед началом работы.
2. Точно следуйте всем указаниям. При несоблюдении инструкции
гарантия теряет силу.
3. При поднятии сборки экрана держите его за оба угла, и не пытайтесь
поднимать, держа за один угол. Иначе, это может привести к
повреждению экрана, особенно, это касается больших экранов.
4. Обеспечьте свободный доступ к экрану, чтобы его можно было убрать
в случаях повреждения его полотна или необходимости проведения
какого-либо другого технического обслуживания.
5. Экран при установке нужно выровнять горизонтально (используя
ватерпас).
6. Не прикрепляйте ничего к раме экрана или к проекционной
поверхности экрана.
7. Проверьте наличие всех комплектующих деталей (см. список
комплектующих, приведенный ниже, и схему с пространственным
разделением на стр.2)
8. Для выполнения сборки экрана требуется отвертка, а для
осуществления фиксации на стене – дрель и отвертка.
ПРИМЕЧАНИЕ: Перед поставкой экран прошел полный контроль и
испытания в заводских условиях и квалифицирован как пригодный к
эксплуатации.
Теснения рамы - 4
Уголки рамы - 4
Держатели поверхности - 4
Z-образные
кронштейны – 2
Пластмассовые трубки - 4
Самонарезающие
винты – 8
Просмотровая поверхность – 1
Задняя сторона
Передняя
сторона
Содержание
- Внимание 1
- Инструкция по установке и эксплуатации 1
- Подготовка рамы 1
- Примечание 1
- Проекционный экран постоянного натяжения clarion фирмы draper 1
- Список технических средств и комплектующих деталей экрана clarion 1
- Clarion перспективный вид сзади с пространственным разделением 2
- Выравнивание поверхности на сборке рамы 2
- Подготовка поверхности 2
- Рама экрана clarion вид сбоку 2
- Установка экрана на стену 2
- Внимание 3
- Добавочное приспособление для больших экранов clarion фирмы draper 3
- Инструкция по установке и эксплуатации 3
- Рис 1 3
- Рис 2 3
- Рис 3 3
- Установка перекладины в раму 3
