2
Подготовка поверхности
1. Выньте сборку рамы, разверните просмотровую поверхность и разместите
ее на ровной чистой поверхности. (Поверните просмотровую поверхность
так, чтобы была видна загнутая сторона края.)
2. Вставьте пластмассовую трубку внутрь сквозного кармана, образованного
кромкой с четырех границ просмотровой поверхности (см. рис. 6).

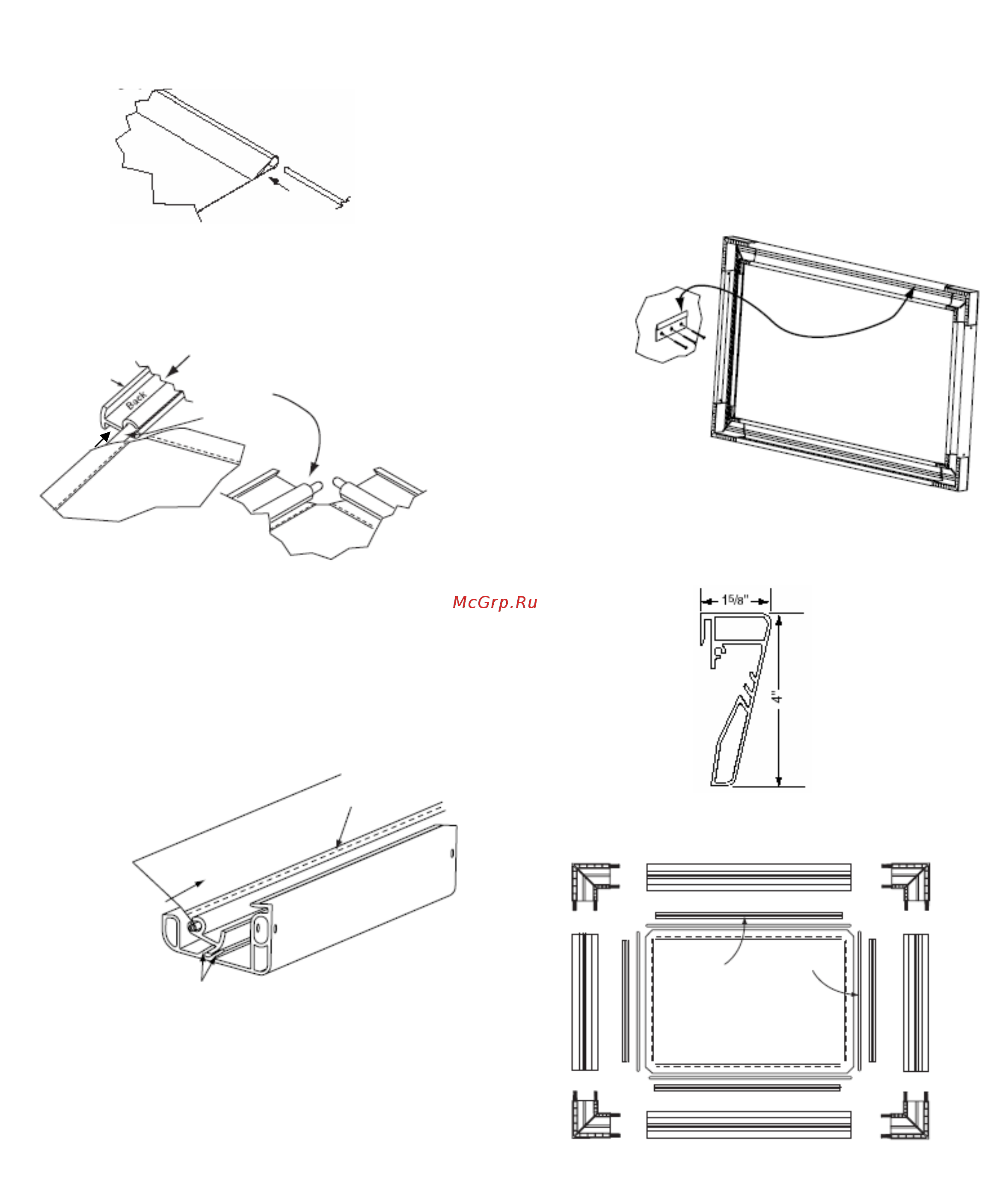

Рис. 6
3. Аккуратно продвиньте тесненный профиль поверхности натяжения
(видны скругленные края) вдоль подогнутого края и по поверхности на всех
4 границах полотна (см. рис. 7). Предупреждение: Не допускайте, чтобы
полотно зацепилось за край тесненного профиля, иначе оно может
порваться и образуется дырка.
Примечание: Для упрощения этого шага защипните конец кармана закрытым,
прежде чем перемещать его по профилю поверхности натяжения.
Рис. 7
4. Тесненный профиль поверхности натяжения должен выступать на равные
расстояния с обоих концов поверхности натяжения.
5. Проверьте, чтобы все тесненные профили были установлены с видимыми
скругленными краями и отцентрированы в поверхности материала.
Выравнивание поверхности на сборке рамы
1. Положите снова раму на чистую поверхность лицевой стороной вниз и
задрапируйте готовую конструкцию поверхности поверх готового профиля
рамы со скругленными краями видимого тесненного профиля поверхности
натяжения.
2. Установите какую-либо сторону поверхности в выемку #1 на
соответствующей стороне теснения рамы (см. рис. 8).
Крепление полотна в тесненном профиле
Рис. 8
3. Установите противоположную сторону поверхности в выемку #1 на
теснении рамы.
4. Повторите шаги 2 и 3 для оставшихся краев поверхности.
5. Обеспечьте, чтобы тесненные профили поверхности натяжения были
отцентрированы по длине слота натяжения по всем четырем краям
поверхности.
6. Если желательно дополнительное натяжение или если оно потребуется по
истечении длительного времени использования экрана, отрегулируйте
один край поверхности до отметки натяжения #2.
Примечание: Для увеличения натяжения нет необходимости регулировать
натяжение более одного края поверхности за один раз.
Установка экрана на стену
1. Определите высоту, на которой требуется установить экран.
Примечание: При установке на стену верхняя граница рамы экрана будет
располагаться на 1/2 дюйма выше центра отверстия монтажного
кронштейна.
2. Отметьте центры отверстий таким образом, чтобы Z-образные кронштейны
могли быть установлены параллельно и на равной высоте.
3. Установите Z-образные кронштейны так, чтобы обеспечить надежность
наиболее удаленным границам по всей длине теснения алюминиевой
рамы, допуская незначительные горизонтальные коррекции экрана
(технические средства для монтажа на стену Z-образных кронштейнов в
комплект не входят).
4. Приложите экран к стене чуть выше Z-образных кронштейнов (см. рис. 9).
Примечание: При поднятии сборки экрана держите его за оба угла, и не
пытайтесь поднимать, держа за один угол. Иначе, это может привести
к повреждению экрана, особенно, это касается больших экранов.
Z-образные кронштейны
комплектуются с экраном.
Установщик несет ответственность за
обеспечение надлежащих
технических средств
Стена
Тесненный профиль
поверхности натяжения
Задняя сторона
Задняя сторона
просмотровой поверхности
Пластмассовая
трубка
Задняя сторона
просмотровой
поверхности
Рис. 9
5. Опустите экран, чтобы образовать сцепление с Z-образными
кронштейнами. Если требуется, отцентрируйте экран на кронштейнах по
горизонтали.
Примечание: Убедитесь, что экран выровнен по горизонтали.
Рама экрана Clarion – вид сбоку*
Тесненный профиль
поверхности натяжения
Просмотровая поверхность
* Просмотровая поверхность отстоит от стены приблизительно на ¼
дюйма.
Clarion (перспективный вид сзади с пространственным
разделением)
Тесненный
профиль
поверхности
натяжения (4)
Пластмассовая
трубка
Просмотровая
поверхность
Примечание: Во избежание повреждения уголков рамы обеспечьте,
чтобы при подъеме или транспортировки экран поддерживался, по
крайней мере, за два угла.
