Benq MH741 [10/75] Внешний вид проектора
![Benq MH741 9H.JEA77.24E БЕЛЫЙ [10/75] Внешний вид проектора](/views2/1272227/page10/bga.png)
Введение10

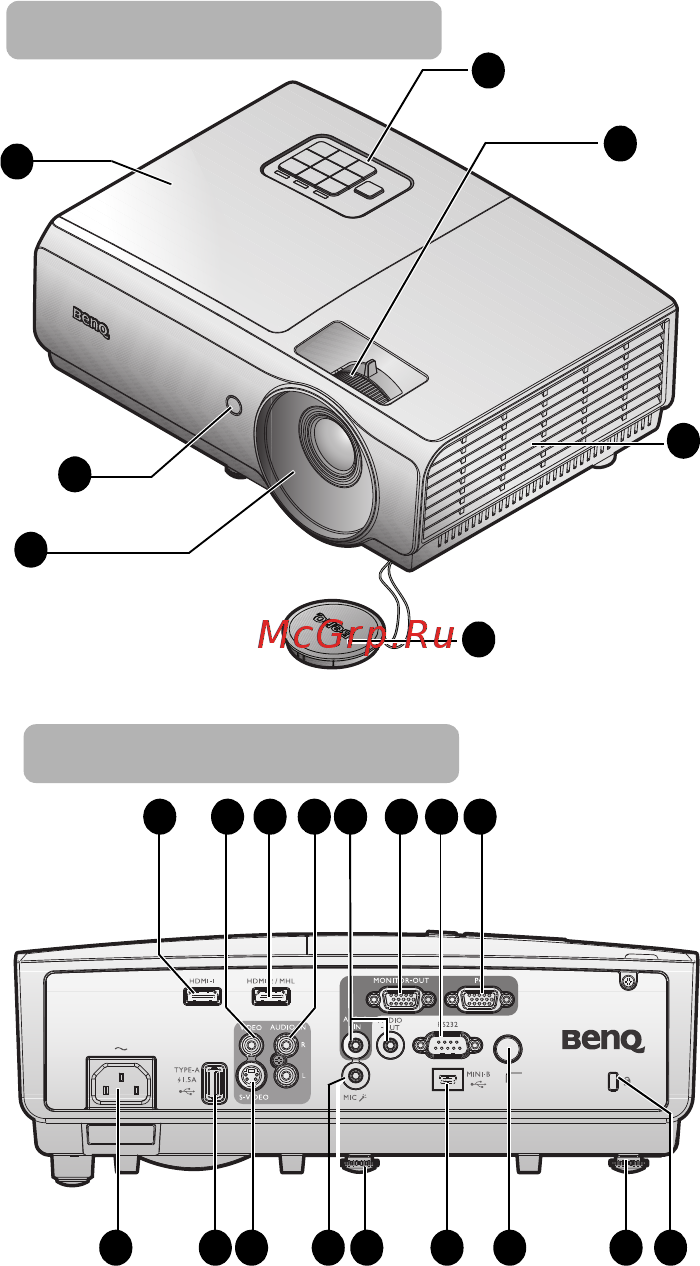

Внешний вид проектора
1. Крышка отсека лампы
2. Внешняя панель управления
(Подробнее см «Проектор» на
стр. 12.)
3. Кольцо фокусировки и
регулятор масштаба
4. Вентиляционные отверстия
(забор воздуха для
охлаждения)
5. Крышка объектива и ремешок
6. Проекционный объектив
7. Инфракрасный датчик ДУ на
передней панели
8. Входной разъем HDMI-1
9. Входной разъем VIDEO
10. Входной разъем HDMI-2/MHL
11. Гнездо аудиовхода (Л/П)
12. Гнездо
аудиовхода/
ау
диовыхода
13. Разъем MONITOR-OUT (Выход
на монитор)
14. Порт управления RS232
15. Разъем входа с компьютера
16. Разъем для замка Kensington
(защита от кражи)
17. Ножка заднего регулятора
наклона
18. Инфракрасный датчик ДУ на
задней панели
19. Порт USB Mini-B
20. Передняя регулировочная
ножка
21. Микрофонное гнездо
22. Входной разъем S-VIDEO
23. Порт USB Тип-A
24. Гнездо шнура питания
6
5
4
Вид спереди/сверху
2
7
3
1
Вид снизу/сбоку
13108
161922 2024 18 1723
9
21
1411 1512
