DJI Phantom 3 Standard [10/73] Светодиодные индикаторы
![DJI Phantom 3 Standard [10/73] Светодиодные индикаторы](/views2/1272579/page10/bga.png)
10
© 2015 г., компания Skymec. Все права защищены.
Летательный аппарат

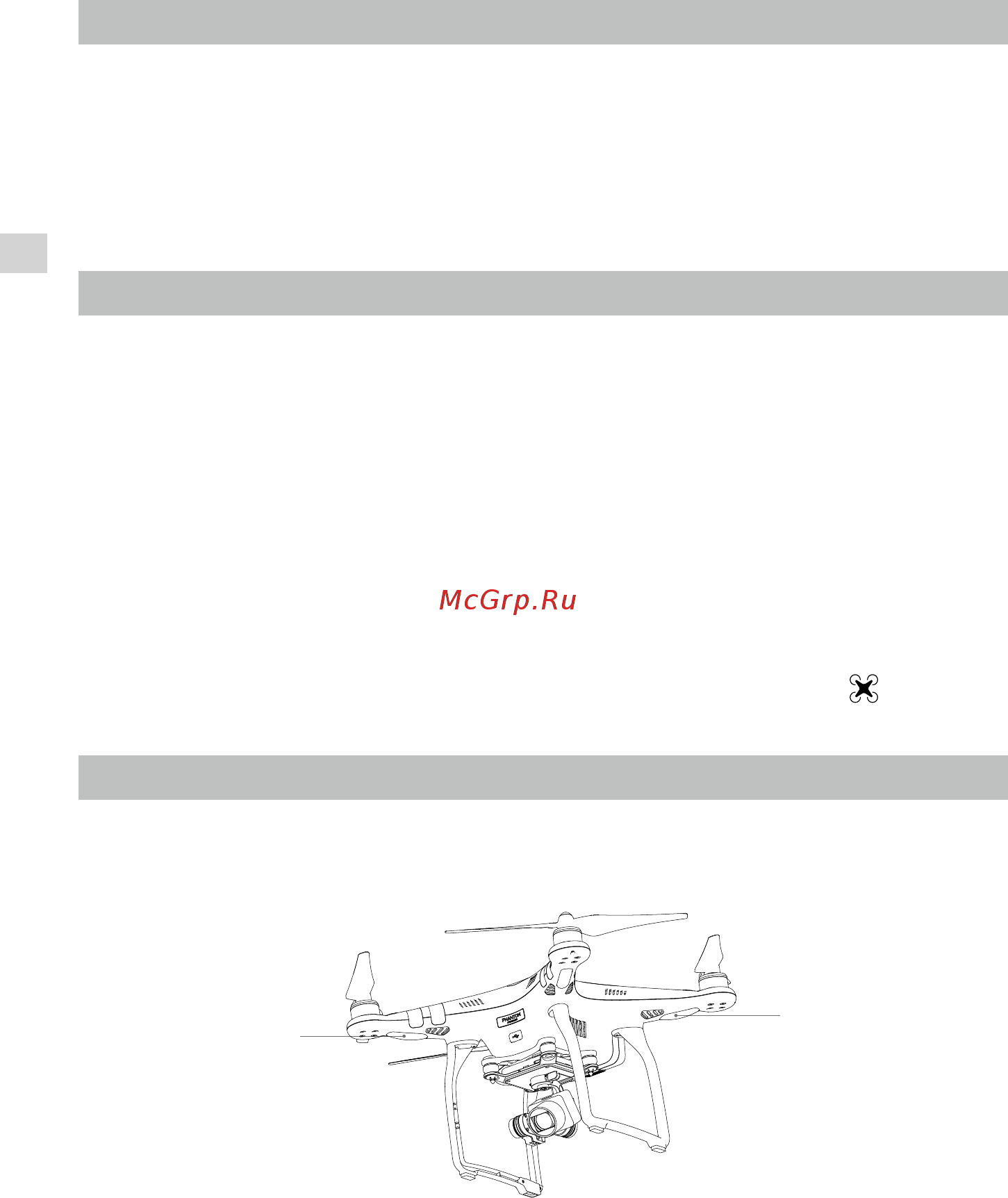

Светодиодные индикаторы
Phantom 3 Standard оснащен двумя передними светодиодными индикаторами, расположенными
под двумя передними двигателями, а также двумя индикаторами состояния ЛА, расположенными
под двумя задними двигателями.
Летательный аппарат
Система автоматического управления ЛА
Режимы полета
Передний светодиодный
индикатор
Светодиодный индикатор
состояния ЛА
Система автоматического управления обеспечивает стабильность, безопасность и управляе-
мость летательного аппарата Phantom 3 Standard. Предоставляемые режимы полета оптимизиру-
ют управление ЛА в различных условиях и для различных задач полета. Система автоматического
управления включает автоматический «возврат домой» (ВД) в случае потери сигнала пульта
дистанционного управления (аварийный «возврат домой») или в случае команды пилота (интеллек-
туальный «возврат домой»), что обеспечивает безопасное возвращение летательного аппарата.
При каждом полете в памяти летательного аппарата сохраняются полетные данные, которые
остаются доступными в любое время.
Аппарат работает в трех режимах полета. Ниже подробно описывается каждый из режимов:
Режим P («позиционирование»): Режим P лучше всего применять при наличии сильного сигнала
GPS. В зависимости от силы сигнала GPS летательным аппаратом автоматически будет выбран
один из двух подрежимов этого режима:
P-GPS: GPS работает; летательный аппарат использует GPS для позиционирования.
P-ATTI: GPS не работает. Летательный аппарат использует для поддержания высоты только
барометр.
Режим A («тангаж»): GPS для позиционирования не применяется. Летательный аппарат использу-
ет для поддержания высоты только свой барометр. Если теряется сигнал пульта дистанционного
управления, аппарат может автоматически вернуться «домой» (на отправную точку) – при условии
что были правильно записаны координаты точки «домой».
Режим F («функции»): В этом режиме включается функция интеллектуального управления ориен-
тацией (IOC). Подробную информацию о функции IOC см. в разделе IOC в приложении.
Переключатель режимов полета по умолчанию заблокирован в режиме Р. Чтобы включить другие
режимы полета, зайдите в приложение DJI GO > «Вид камеры» (Camera View) > > «Дополни-
тельные настройки» (Advanced Settings) > «Включить другие режимы полета» (Enable Multiple Flight
Modes).
Передние светодиодные индикаторы светятся постоянным красным светом, когда ЛА включен, и
показывают ориентацию ЛА, когда он в воздухе. Вы можете отключить передние светодиодные
индикаторы в приложении DJI GO, если это потребуется для улучшения качества съемки. Свето-
диодные индикаторы состояния ЛА показывают системное состояние системы автоматического
управления ЛА. В нижеприведенной таблице указана информация о сигналах светодиодных
индикаторов состояния ЛА.
