Подключения
03
10
Ru
Глава 3:
Подключения
ПРЕДУПРЕЖДЕНИЕ
• Обязательно выключите питание и отсоедините кабель
питания от розетки при выполнении подключений или
изменении соединений.
• Подключите кабель питания после выполнения всех
соединений между устройствами.

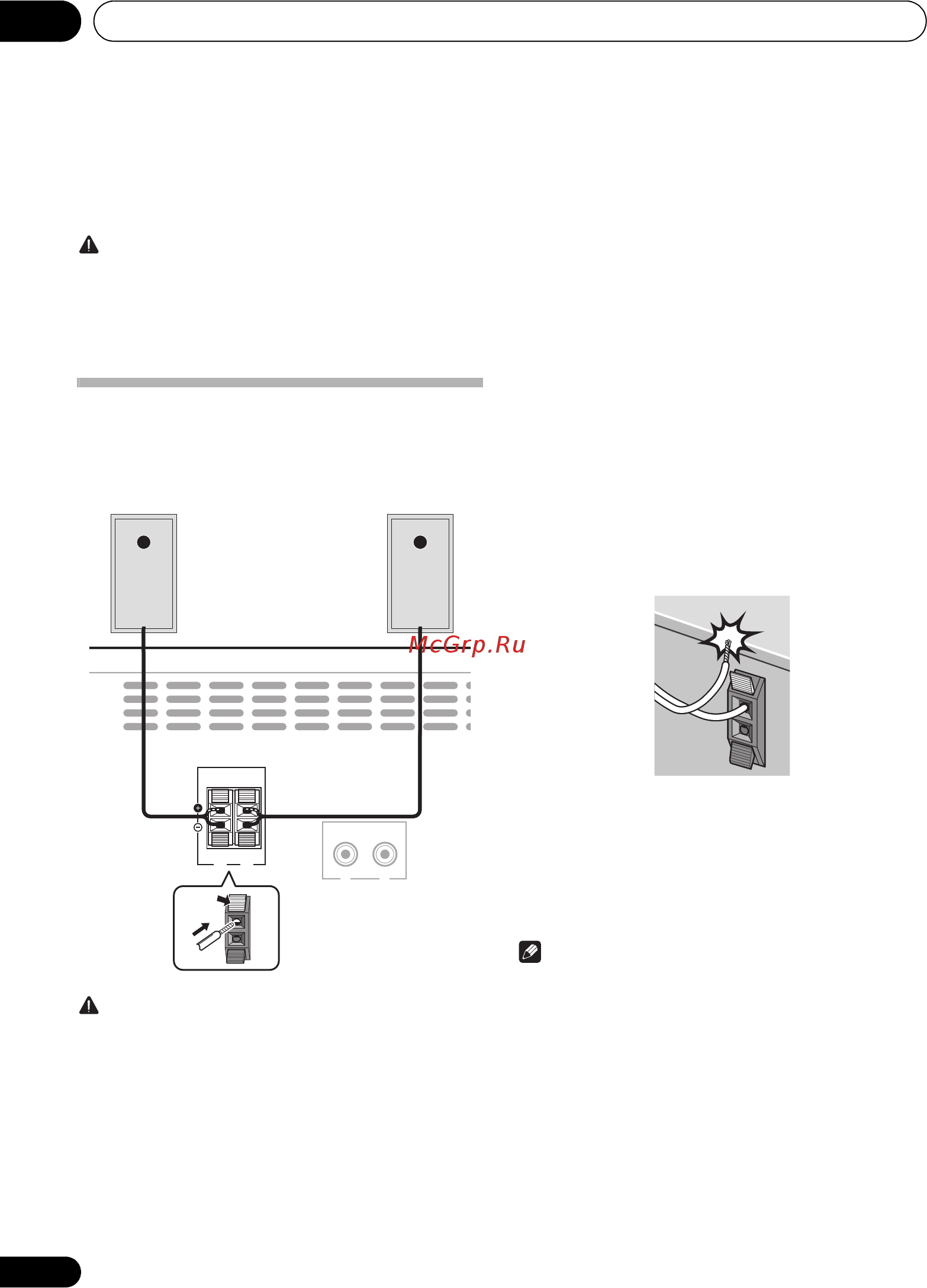

Подключение громкоговорителей
• Откройте защитные выступы и вставьте оголенный
провод.
• Соедините черный провод с клеммой (–), а красный
провод с клеммой (+).
ПРЕДУПРЕЖДЕНИЕ
• На контактах громкоговорителей имеется ОПАСНОЕ
ДЛЯ ЖИЗНИ напряжение. Во избежание опасности
поражения электрическим током при подключении или
отключении кабелей громкоговорителей отсоединяйте
кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
• Не подк
лючайте никаких динамиков, кроме тех, которые
входят в комплект поставки.
• Не подключайте входящие в комплект динамики к
каким-либо усилителям, кроме того, что входит в
комплект поставки. Подключение к любому другому
усилителю может стать причиной неисправности или
пожара.
• Не крепите громкоговоритель к стене или потолку. Он
может упасть и нанести травм
ы.
• Эти громкоговорители имеют магнитное экранирование.
Однако, в зависимости от места установки, на экране
могут возникать искажения цвета, если акустическая
система установлена очень близко к экрану телевизора.
В таком случае, выключите телевизор и затем включите
его через 15 - 30 минут. Если проблема сохраняется,
отодвиньте акустическую систему от телевизора.
• Убедитесь, что кабельные жилы г
ромкоговорителя не
оголены и не контактируют с другими кабельными
жилами. Это может вызвать неисправность изделия.
• Не допускайте контакта сердечника кабеля
громкоговорителя с корпусом ресивера.
- Если произойдет контакт оголенного кабеля
громкоговорителя с любой металлической частью
корпуса ресивера, это может повредить
громкоговоритель и стать причиной задымления и
возгорания.
Надежно вставьте кабели гром
коговорителей в зажимы
и убедитесь, что кабель не выпадает из зажима.
Примечание
• Между громкоговорителями L и R нет разницы.
SPEAKERS
LINE
IN
L
R
RL
Левый
Громкоговоритель
Правый
громкоговоритель
Задняя панель данного
устройства
