Подключения
03
11
Ru
English Français Deutsch
Nederlands
Italiano Español
Pyccкий

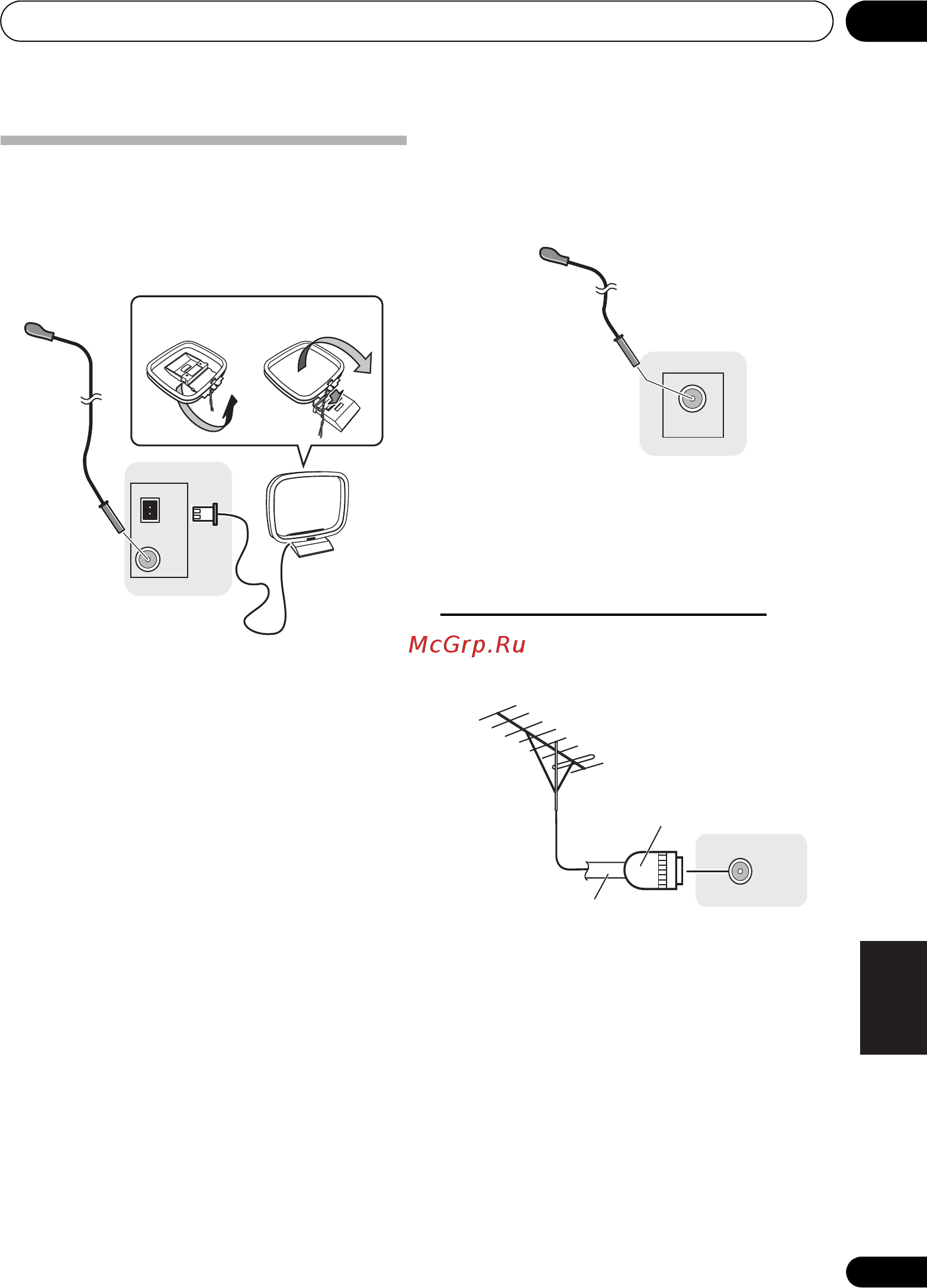

Подключение антенн
X-HM15/HM15BT
Подключите рамочную антенну АМ и проволочную антенну
FM, как показано ниже. Для улучшения приема и качества
звука подключите внешние антенны (см. раздел
Использование внешних антенн ниже).
1 Подсоедините провода антенны AM.
При подключении держитесь за разъемную часть кабеля.
2 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).
3 Установите антенну AM на плоскую
поверхность в направлении наилучшего
приема.
4 Подключите проволочную антенну FM к
разъему антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
X-HM15BTD
Подключите проволочную антенну DAB/FM, как показано
ниже. Для улучшения приема и качества звучания,
подключите внешнюю антенну (см. раздел Использование
внешних антенн ниже).
1 Подключите проволочную антенну DAB/
FM к антенному гнезду DAB/FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну DAB/FM и прикрепите ее к стене или дверной раме.
Не допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
AM
LOOP
ANTENNA
FM
UNBAL
75 Ω
2
1
3
4
рис. a
рис. б
ANTENNA
DAB/FM
ANTENNA
FM
UNBAL
75 Ω
Одноконтактный
разьем PAL
Коаксиальный кабель с
сопротивлением 75 Ом
