Руководство по эксплуатации Виброплита VS-134

8.2 Техническое обслуживание клиноременной передачи

• На виброплите VS-134 установлен 1 клиновой ремень AVX10 775 La.

• В качестве замены могут быть использованы ремни (Gates 6211 MC) или XPZ 762.

Правильная установка ремня обеспечивает оптимальную передачу мощности

от двигателя к вибратору. Ненатянутый ремень приводит к нагреву ремня, его

преждевременному износу и снижению производительности. Перетянутый

ремень приведет к повышенному износу подшипников шпинделя и двигателя.

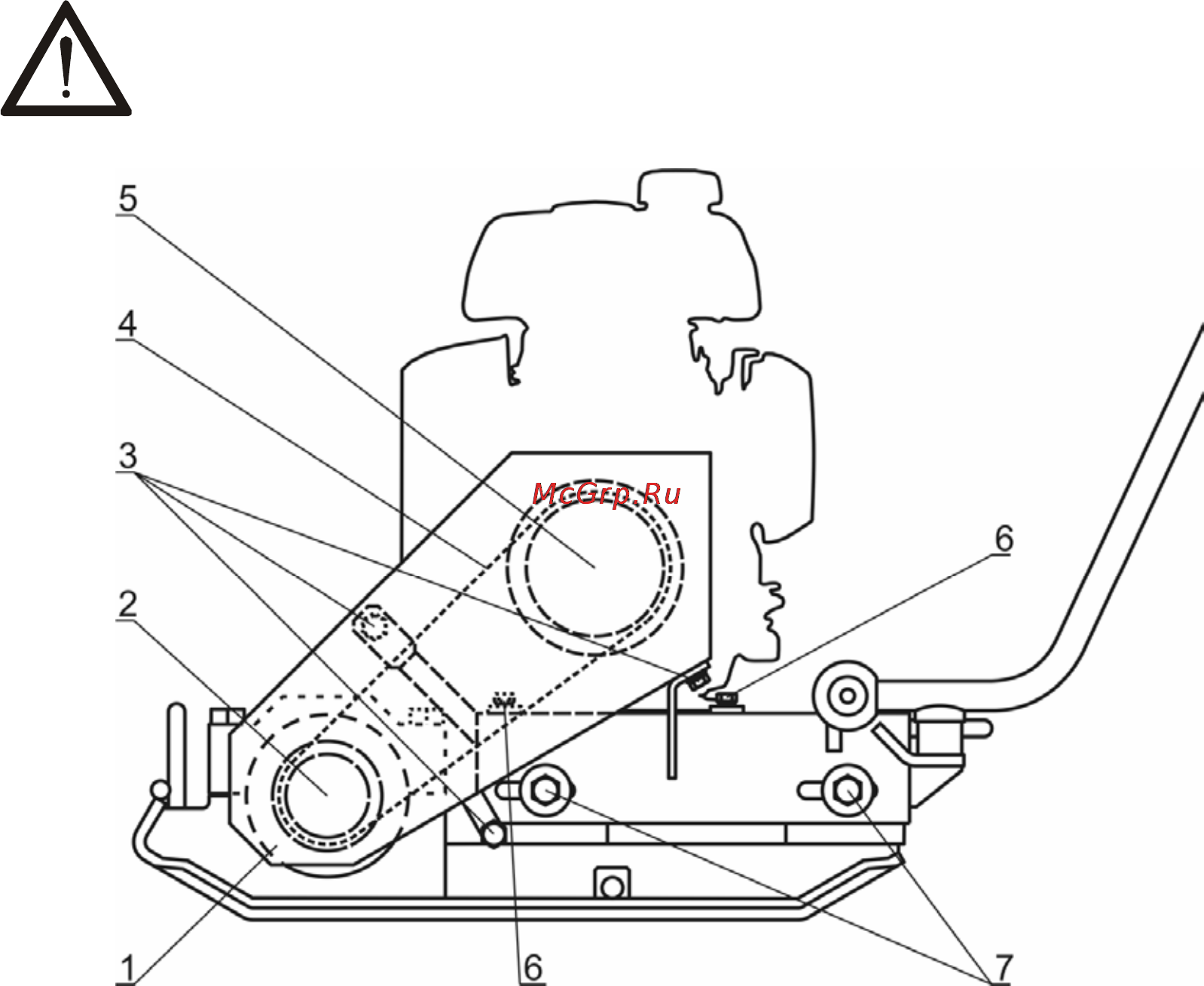

1. Вибратор

2. Шкив вибратора

3. Болты крепления кожуха (3 шт.)

4. Клиновой ремень

5. Центробежная муфта

6. Болты крепления двигателя (4шт.)

7. Болты крепления моторной рамы

Рис. 3

8.2.1 Проверка клиноременной передачи

Проверка производится в соответствии с рис. 3:

• Снимите кожух, отвернув три болта крепления кожуха поз. 3.

• Проверьте натяжение ремня, приложив усилие 40Н (4 кгс) в середине пролета между

шкивами. Прогиб ремня должен быть в пределах 10…14мм.

• В случае необходимости натяните ремень (см. раздел 8.2.3).

• Проверьте износ

ремня. В случае признаков отслоения корда замените ремень (см. раздел

8.2.2).

• Установите кожух клиноременной передачи, затяните болты поз. 3.

8.2.2 Замена ремня клиноременной передачи

Замена производится в соответствии с рис. 3:

• Снимите защитный кожух клиноременной передачи, отвернув три болта крепления

кожуха поз. 3.

• Ослабьте затяжку болтов крепления моторной рамы поз. 7 и отверните их на несколько

оборотов.

• Перемещая мотораму с закрепленным на ней двигателем вперед по ходу движения

виброплиты, ослабьте натяжение ремня.

• Замените ремень.

• Произведите натяжение ремня (см. раздел 8.2.3).

• Установите кожух, затяните болты поз.3.
