Глава 1
6

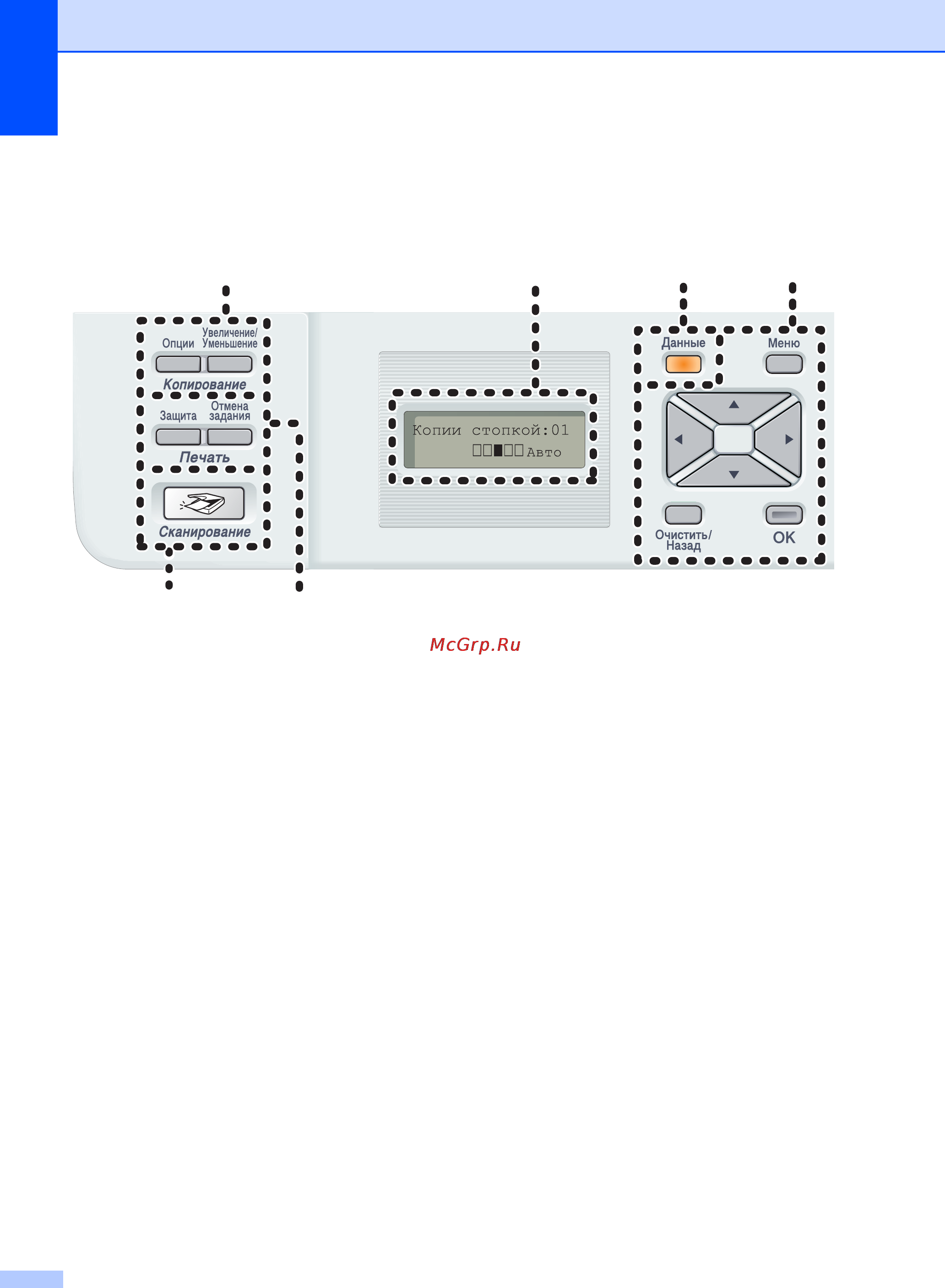

Обзор панели управления 1
Модели DCP-9040CN и DCP-9042CDN имеют одинаковые клавиши управления.
1 Копирование:
Опции
Временное изменение настроек
тиражирования.
Увеличение/Уменьшение
Уменьшение/увеличение копий.
2 ЖК-дисплей
На нем отображаются сообщения и
инструкции по настройке устройства и
работе с ним.
3 Индикатор
"Данные"
Индикатор мигает в зависимости от
состояния устройства.
4 Меню:
Меню
Доступ к меню для конфигурирования
настроек устройства.
Очистить/Назад
Удаление введенных данных или отмена
текущего значения параметра.
OK
Сохранение настроек устройства.
d или c
Переход к предыдущему или
последующему пункту меню (в режиме
настройки).
a или b
Прокрутка текущего уровня меню.
5 Печать:
Защита
В этом
режиме печать сохраненных в
памяти данных возможна только после
ввода 4-значного пароля. (Подробнее об
использовании клавиши "Защита" см.
Руководство по использованию
программного обеспечения на компакт-
диске.)
Отмена задания
Отмена запрограммированного задания
печати и удаление данных из памяти
устройства.
6 Сканирование
Переключение устройства в режим
“Сканирование”. (Подробнее о
сканировании см. Руководство по
использованию программного
обеспечения
на компакт-диске.)
34
56
12
100%
