Описание продукта
Phantom 4
Руководство пользователя

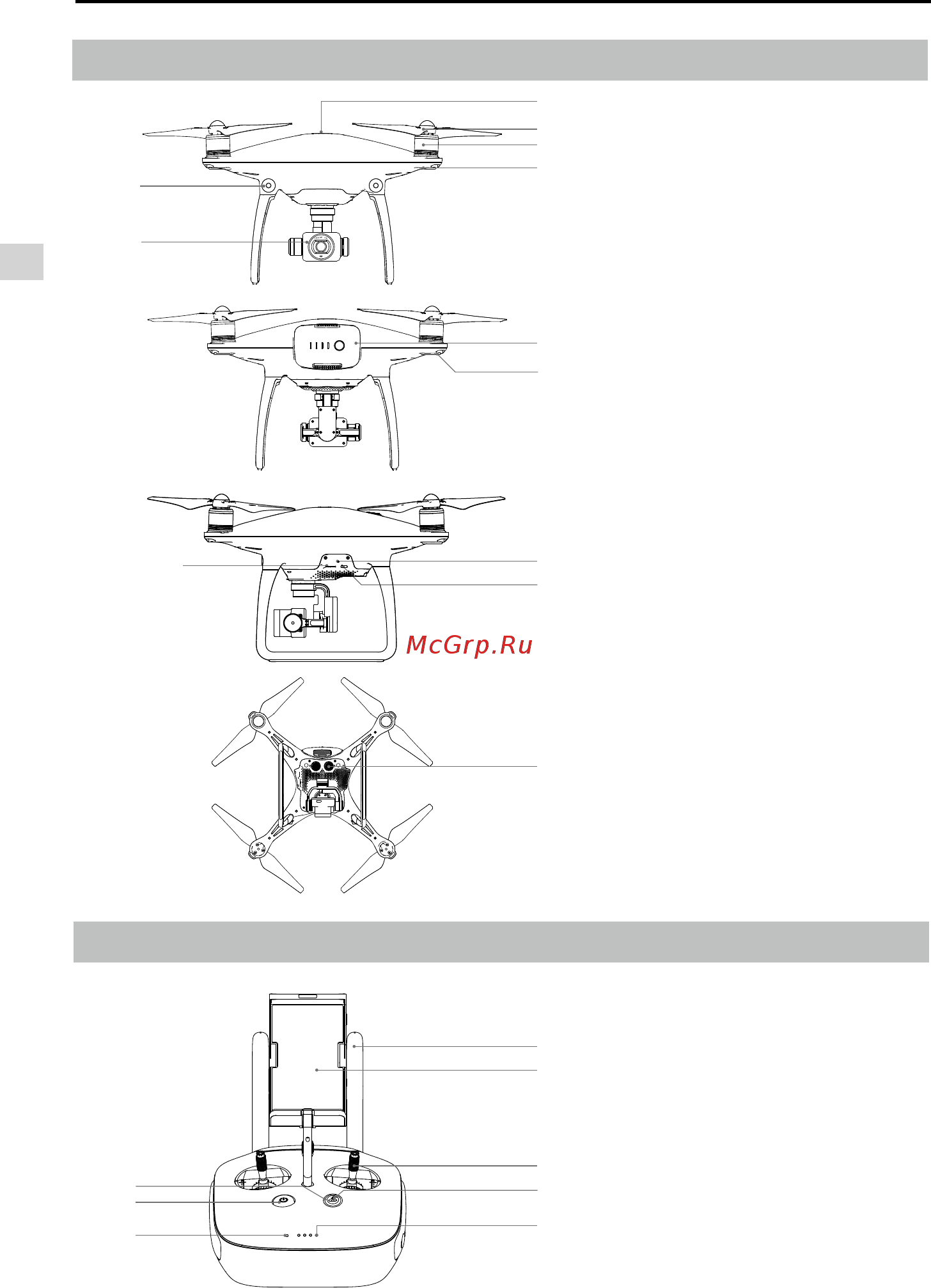

Схема коптера
Схема пульта ДУ
[1] Антенны
Управление коптером и приём
видеосигнала
[2] Держатель для мобильного
устройства Место для вашего
мобильного устройства.
[3] Ручка управления Управляет
ориентацией и движением коптера.
[4] Кнопка (RTH) возврат домой
Нажмите и удерживайте кнопку,
чтобы начать возврат (RTH).
[1]
[2]
[4]
[5]
[6]
[7]
[8]
[3]
[1] GPS
[2] Пропеллер
[3] Мотор
[4] Передний LED индикатор
[5] Подвес и Камера
[6] Система обнаружения
препятствий
[7] Intelligent Flight Battery
[8] Статус индикатор коптера
[9] Индикатор состояния Камеры /
Привязки и кнопка привязки.
[10] Порт Micro-USB
[11] Слот для MicroSD
[12] Сенсоры Vision Positioning
[1]
[2]
[3]
[4]
[7]
[8]
[9]
[12]
[10]
[11]
[5]
[6]
8
