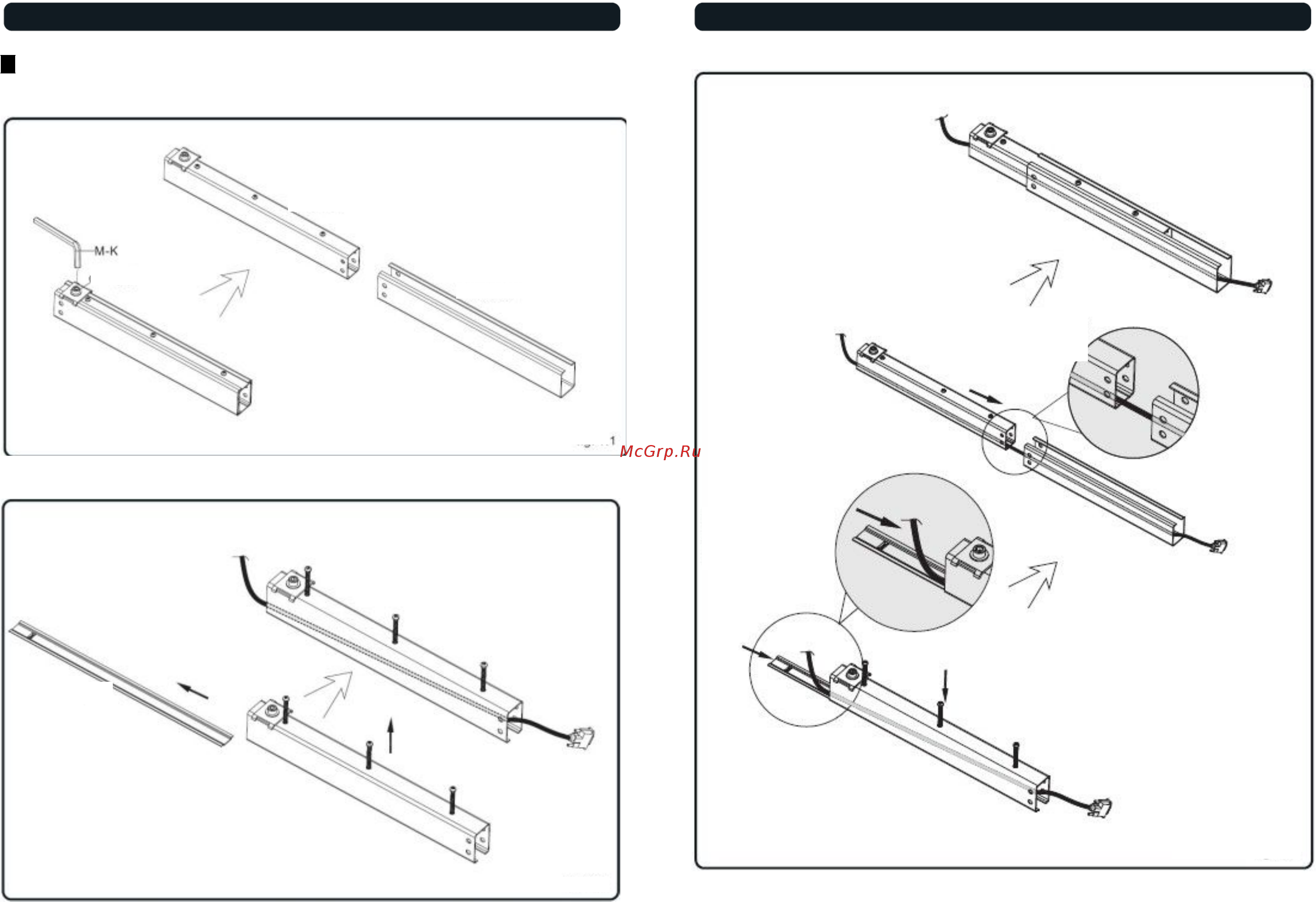

1 Монтаж кабелей

• Разобрать телескопическую штангу для монтажа

кабеля.

Ослабить винт зажимной пластины 5-мм шестигранным ключом (M-K) и вытащить внутренний

корпус

телескопической штанги как показано на рис.

1.1.

• Вставить нижнюю пластину во внутренний корпус и затянуть три винта, как показано на рис.

1.3.

• Установить внутренний корпус во внешний, как показано на рис.

1.3.

внутренний корпус

винт стяжной

пластины

внешний

корпус

Примечание:

Убедитесь

правильности

направления

монтажа

рис.

1.1

Ослабить три винта соответствующей отверткой и вынуть нижнюю пластину из внутреннего

кожуха.

• Провести кабель через проход, как показано на рис.

1.2.

Примечание: Убедитесь

правильности

направления

монтажа

нижней

пластины

нижняя

пластина

рис.

1.3

рис.

1.2
