Digis DSM-2L [4/6] Предупреждение

◄◄◄◄

►►►►

ПР

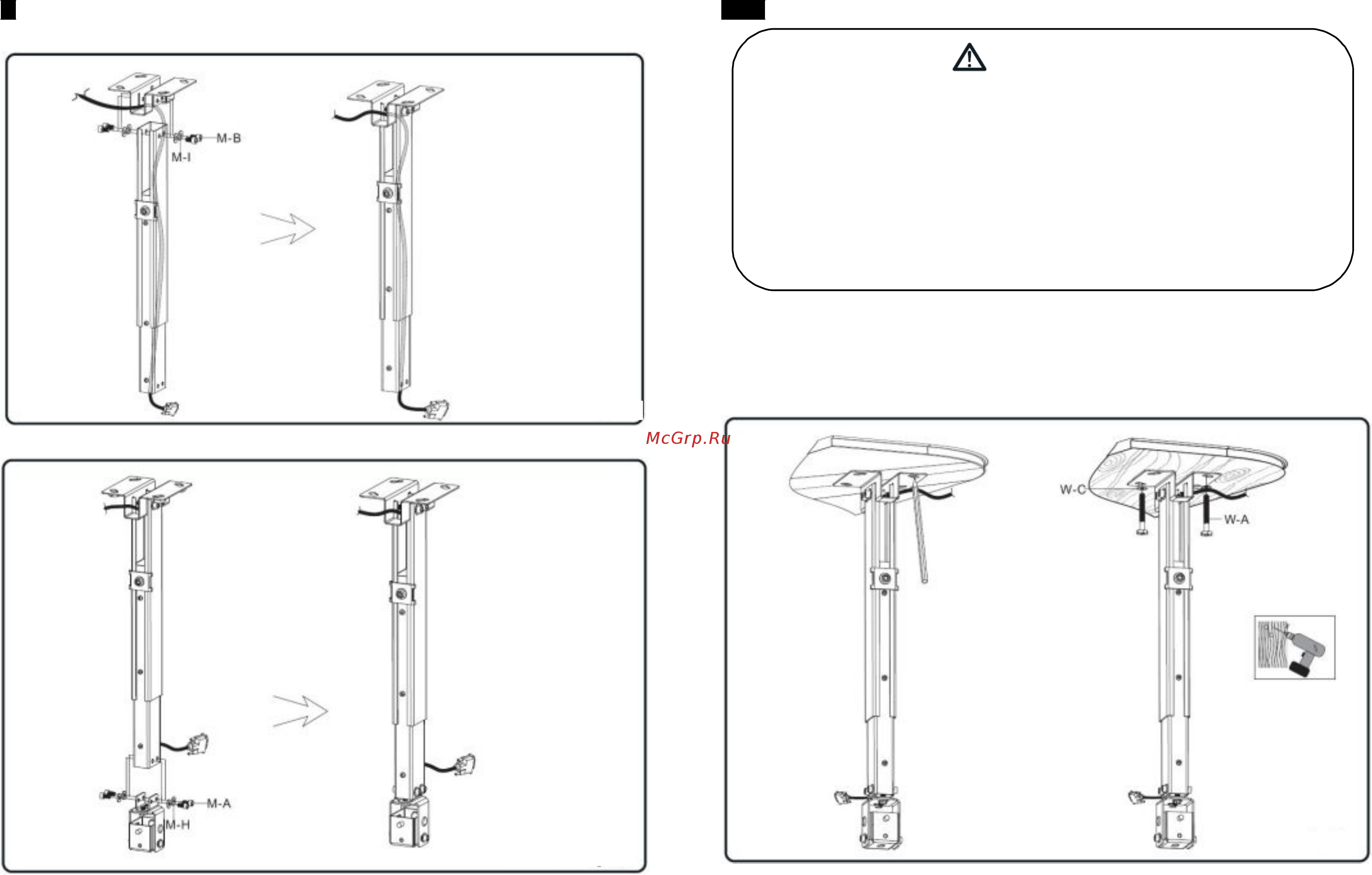

2 Установка узла потолочного крепления проектора

• Закрепить телескопическую штангу к потолочной пластине четырьмя винтами (M-B) с четырьмя шайбами

(M-I)

как показано на рис.

2.1.

рис.

2.1

3a МОНТАЖ НА ДЕРЕВЯННОЕ ПОТОЛОЧНОЕ ПЕРЕКРЫТИЕ:

ПРЕДУПРЕЖДЕНИЕ

• Убедитесь в том, что опорная поверхность надежно выдерживает совокупную нагрузку

оборудования и всех установленных компонентов и крепежа.

• Винты по дереву затягивать плотно, но без избыточного усилия. Чрезмерная затяжка

может повредить винты, значительно уменьшая их способность к фиксации.

• Убедитесь в том, что монтажные винты располагаются по центру арматуры.

Рекомендуется использовать граничный детектор арматуры.

• Входящий в комплект поставки крепеж предназначен для арматурного монтажа на

гипсокартонные или отштукатуренные перекрытия типовой толщины. При монтаже в

других условиях ответственные за монтаж лица должны обеспечить соответствующий

крепеж.

• Для определения местонахождения краев арматуры использовать специальный детектор .

Рекомендуется

использовать граничный детектор арматуры. Определив местонахождение краев арматуры,

провести

вертикальную линию вниз до ее

центра.

• Разместить потолочную пластину на потолке в качестве шаблона. Отметить центры двух монтажных

отверстий.

Убедиться в том, что монтажные отверстия расположены по центру

арматуры.

Высверлить два отверстия диаметром 1/8 дюйма (3 мм) глубиной 1,2 дюйма (30 мм). Убедиться в том,

что

потолочная пластина выставлена в уровень, закрепить ее с помощью двух болтов (W-A), как показано на рис.

3.1.

Вставить кронштейн шарнира во внутренний корпус и закрепить четырьмя винтами (M-A) с четырьмя шайбами

(M-

H), как показано в рис.

2.2.

рис.

2.2

рис.

3.1
